Bơm dầu truyền nhiệt RY80-50-200A là model thuộc dòng bơm tuần hoàn dầu nóng RY, nổi bật nhờ kết cấu ly tâm trục ngang, khả năng làm việc với môi chất nhiệt độ cao, hệ thống tản nhiệt tự nhiên và cụm rôto được bố trí ổn định.

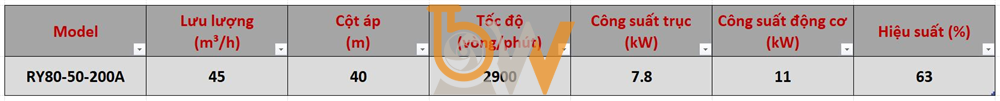

Model có lưu lượng 45 m³/h, cột áp 40 m, tốc độ quay 2.900 vòng/phút và công suất 11 kW.
Đặc điểm đầu tiên tạo nên Bơm dầu truyền nhiệt RY80-50-200A là thiết kế bơm ly tâm trục ngang, kết cấu đỡ một phía.
Cửa hút được bố trí theo hướng trục, giúp dầu đi trực tiếp vào tâm bánh công tác. Cửa xả bố trí hướng tâm theo phương thẳng đứng, phù hợp với quá trình dẫn dầu ra khỏi thân bơm.
Trong ký hiệu RY80-50-200A, số 200 thể hiện cỡ đường kính ngoài danh nghĩa của bánh công tác, còn ký hiệu A cho biết bánh công tác đã được tiện hoặc cắt giảm đường kính lần thứ nhất.
Cấu hình này tạo nên đặc tính làm việc riêng của model, phù hợp với lưu lượng 45 m³/h và cột áp 40 m.
Trục bơm liên kết trực tiếp với bánh công tác và nhận chuyển động từ động cơ qua khớp nối mềm.
Hai bộ vòng bi trong thân ổ trục có nhiệm vụ đỡ và định vị trục, giúp cụm rôto duy trì vị trí ổn định khi quay ở tốc độ 2.900 vòng/phút.
Bơm dầu truyền nhiệt RY80-50-200A sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.
Cụm làm kín được đặt tại vị trí trục đi qua nắp bơm, giúp hạn chế dầu truyền nhiệt rò rỉ ra ngoài và tạo vùng ngăn cách với cụm ổ trục phía sau.
Dòng RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ môi chất làm việc có thể lên tới 350°C.
Đây là một trong những đặc điểm quan trọng nhất tạo nên tính chuyên dụng của Bơm dầu truyền nhiệt RY80-50-200A trong hệ thống tuần hoàn dầu nóng.
Dòng bơm RY sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Thiết kế này giúp giảm đường ống và thiết bị phụ trợ, đồng thời làm cho cụm bơm gọn hơn và thuận tiện hơn khi bố trí trong hệ thống.

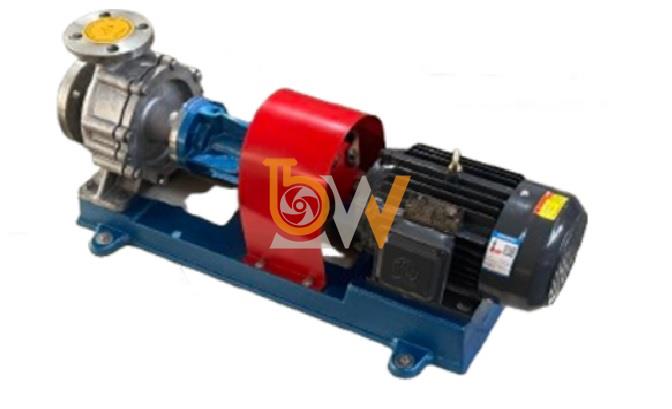

Bơm và động cơ được lắp trên cùng một bệ máy và liên kết bằng khớp nối mềm.
Cách bố trí này giúp việc căn chỉnh đồng tâm giữa hai trục thuận tiện hơn, đồng thời tạo thành cụm truyền động tương đối gọn và ổn định.
Tên model cũng thể hiện trực tiếp cấu hình cơ bản của bơm. Số 80 là đường kính danh nghĩa cửa hút 80 mm, còn số 50 là đường kính danh nghĩa cửa xả 50 mm.
Nhờ đó, ngay từ tên RY80-50-200A có thể nhận biết được những thông số kết cấu chính của cửa hút, cửa xả và bánh công tác.
Các đặc điểm chính tạo nên Bơm dầu truyền nhiệt RY80-50-200A gồm kết cấu ly tâm trục ngang, bánh công tác phiên bản A, cụm trục được đỡ bằng hai vòng bi, hệ thống làm kín chịu nhiệt và cơ chế tản nhiệt tự nhiên.
Kết hợp với thông số 45 m³/h, 40 m, 2.900 vòng/phút và 11 kW, những đặc điểm này tạo nên cấu hình đặc trưng của RY80-50-200A trong các hệ thống tuần hoàn dầu truyền nhiệt công nghiệp.
Bơm dầu truyền nhiệt RY80-50-200A ứng dụng cho dây chuyền bao bì chủ yếu đảm nhiệm nhiệm vụ tuần hoàn dầu tải nhiệt nóng đến các thiết bị cần gia nhiệt như máy ép nhiệt, trục gia nhiệt, hệ thống sấy và cụm cán ghép vật liệu.
Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ quay 2.900 vòng/phút và công suất 11 kW, RY80-50-200A phù hợp với các hệ thống dầu tải nhiệt có điểm làm việc tương ứng trong dây chuyền sản xuất bao bì.
Trong sản xuất bao bì, máy ép nhiệt cần duy trì nhiệt độ tương đối ổn định để thực hiện các công đoạn ép, định hình hoặc liên kết vật liệu.
RY80-50-200A đưa dầu nóng từ nguồn gia nhiệt đến các kênh nhiệt của máy ép. Sau khi truyền nhiệt, dầu quay về đường hồi để tiếp tục được gia nhiệt.
Quá trình tuần hoàn liên tục giúp hạn chế tình trạng nguồn nhiệt cấp cho thiết bị bị gián đoạn.
Các dây chuyền in hoặc phủ bề mặt bao bì thường cần công đoạn sấy sau xử lý.
RY80-50-200A có thể tuần hoàn dầu nóng đến bộ trao đổi nhiệt của hệ thống sấy. Nhiệt từ dầu được truyền sang cụm sấy, sau đó dầu tiếp tục quay về nguồn nhiệt.
Nhờ đó, hệ thống có thể duy trì nguồn nhiệt ổn định hơn trong thời gian dây chuyền hoạt động.
Một số máy cán, ép hoặc xử lý màng bao bì sử dụng trục gia nhiệt để duy trì nhiệt trên bề mặt làm việc.
Bơm RY80-50-200A giúp dầu tải nhiệt lưu chuyển liên tục qua các kênh bên trong trục hoặc cụm truyền nhiệt liên quan.
Dòng dầu ổn định giúp nhiệt lượng được phân bố đều hơn trên bề mặt thiết bị.
Trong dây chuyền sản xuất bao bì nhiều lớp, công đoạn cán và ghép có thể cần duy trì nhiệt tại một số vị trí để hỗ trợ quá trình xử lý vật liệu.
RY80-50-200A vận chuyển dầu nóng đến các bộ phận gia nhiệt, sau đó đưa dầu trở lại nguồn nhiệt.
Vòng tuần hoàn khép kín này giúp hệ thống sử dụng cùng một môi chất dầu tải nhiệt để liên tục vận chuyển nhiệt giữa nguồn gia nhiệt và thiết bị sản xuất.
Một số dây chuyền bao bì sử dụng bồn chứa hoặc đường ống có yêu cầu giữ nhiệt.
RY80-50-200A có thể tuần hoàn dầu nóng qua áo gia nhiệt của bồn hoặc các tuyến giữ nhiệt quanh đường ống. Điều này giúp hạn chế môi chất bên trong bị nguội và thay đổi trạng thái trong quá trình sản xuất.
Quá trình làm việc có thể mô tả ngắn gọn:
Nguồn gia nhiệt → RY80-50-200A → thiết bị sản xuất bao bì → đường hồi dầu → nguồn gia nhiệt.
Bơm không trực tiếp tạo ra nhiệt. Nhiệm vụ của nó là tạo dòng tuần hoàn để dầu tải nhiệt liên tục mang nhiệt từ nguồn đến vị trí sử dụng.
Cột áp 40 m giúp dầu vượt qua trở lực của đường ống, van và các thiết bị khi hệ thống được thiết kế phù hợp.
Việc sử dụng RY80-50-200A giúp duy trì dòng dầu nóng liên tục, từ đó hỗ trợ các thiết bị ép, cán và sấy nhận nhiệt ổn định hơn.
Đối với dây chuyền vận hành kéo dài, dòng dầu tuần hoàn đều còn giúp giảm nguy cơ nhiệt độ tại thiết bị thay đổi do quá trình truyền nhiệt bị gián đoạn.
Thiết kế chuyên dùng cho dầu tải nhiệt cũng giúp bơm phù hợp hơn với môi trường gia nhiệt công nghiệp so với các loại bơm không được thiết kế cho nhiệm vụ này.
Bơm dầu truyền nhiệt RY80-50-200A ứng dụng cho dây chuyền bao bì tập trung vào các nhiệm vụ tuần hoàn dầu nóng cho máy ép nhiệt, hệ thống sấy, trục gia nhiệt, thiết bị cán ghép và các bồn hoặc đường ống cần giữ nhiệt.
Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ 2.900 vòng/phút và công suất 11 kW, RY80-50-200A giúp duy trì dòng dầu tải nhiệt liên tục, hỗ trợ quá trình cấp và phân phối nhiệt ổn định trong dây chuyền sản xuất bao bì.
