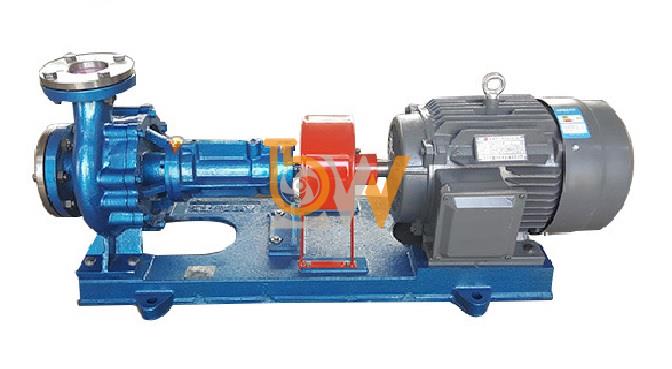

Bơm dầu truyền nhiệt RY65-40-200A vận hành luân chuyển dầu nóng theo nguyên lý ly tâm. Dầu truyền nhiệt được hút vào tâm cánh bơm, nhận năng lượng từ cánh quay rồi được đẩy ra cửa xả để tiếp tục lưu thông trong hệ thống gia nhiệt.
Khi bơm hoạt động, dầu truyền nhiệt từ đường hút đi vào thân bơm theo phương trục và tiến đến tâm cánh bơm.
Đây là điểm bắt đầu của quá trình tuần hoàn. Dầu sau khi hồi về từ thiết bị sử dụng nhiệt sẽ tiếp tục được đưa vào bơm để thực hiện một chu trình mới.
Động cơ 5.5 kW truyền chuyển động qua khớp nối đến trục bơm. Trục làm cánh bơm quay ở tốc độ 2900 vòng/phút.
Khi cánh bơm quay, dầu được đẩy từ tâm cánh ra phía ngoài nhờ lực ly tâm. Quá trình này làm tăng vận tốc và năng lượng của dòng dầu.
Sau khi rời cánh bơm, dầu đi vào phần dẫn dòng của thân bơm. Tại đây, một phần động năng được chuyển thành áp suất.
Với RY65-40-200A, bơm đạt điểm làm việc 25 m³/h và cột áp 35 m. Cột áp này giúp dầu vượt qua trở lực của đường ống, van, bộ lọc và các thiết bị trong vòng tuần hoàn.
Từ cửa xả, dầu nóng tiếp tục đi đến thiết bị cần gia nhiệt.
Dầu truyền nhiệt mang nhiệt lượng đến thiết bị, sau đó quay trở lại đường hồi. Khi về đến cửa hút của RY65-40-200A, dầu lại được cánh bơm tăng năng lượng và tiếp tục một vòng tuần hoàn mới.
Quá trình vận hành có thể hiểu ngắn gọn như sau:
Dầu hồi về bơm → đi vào tâm cánh → nhận năng lượng ly tâm → được tăng áp → đi đến thiết bị sử dụng nhiệt → quay trở lại bơm.
Chu trình này diễn ra liên tục trong suốt thời gian hệ thống làm việc.
RY65-40-200A có lưu lượng 25 m³/h tại điểm làm việc tương ứng.
Lưu lượng này giúp duy trì lượng dầu cần thiết lưu thông giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt. Khi hệ thống được thiết kế đúng với thông số của bơm, quá trình tuần hoàn dầu có thể diễn ra ổn định hơn.
Trong hệ thống dầu truyền nhiệt, dầu phải đi qua nhiều đoạn ống và thiết bị tạo ra tổn thất áp suất.
Cột áp 35 m giúp RY65-40-200A cung cấp đủ năng lượng để dầu tiếp tục lưu thông trong hệ thống có mức trở lực phù hợp.
Trước khi vận hành, bơm cần được nạp đầy môi chất và loại bỏ khí phù hợp.
Nếu trong bơm còn nhiều không khí, khả năng tạo dòng của cánh bơm sẽ bị ảnh hưởng. Vì vậy, việc bảo đảm bơm có dầu trước khi khởi động là điều kiện quan trọng để chu trình ly tâm hoạt động ổn định.
Bơm dầu truyền nhiệt RY65-40-200A vận hành luân chuyển dầu nóng bằng cách hút dầu vào tâm cánh, dùng lực ly tâm để tăng năng lượng, sau đó đẩy dầu ra cửa xả và đưa dầu trở lại vòng tuần hoàn.

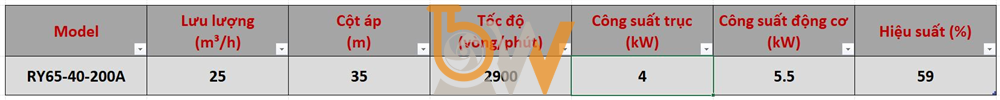

Với lưu lượng 25 m³/h, cột áp 35 m, tốc độ 2900 vòng/phút và động cơ 5.5 kW, RY65-40-200A phù hợp với hệ thống cần duy trì dòng dầu nóng liên tục ở điểm làm việc tương ứng.
Bơm dầu truyền nhiệt RY65-40-200A chịu được dải nhiệt độ lên đến 350 độ C nhờ thuộc dòng RY chuyên dùng để vận chuyển chất lỏng nhiệt độ cao, ít ăn mòn và không chứa hạt rắn. Đây là đặc điểm quan trọng giúp bơm phù hợp với các hệ thống tuần hoàn dầu nóng trong nhiều dây chuyền sản xuất công nghiệp.
Với thông số đã xác định gồm lưu lượng 25 m³/h, cột áp 35 m, tốc độ quay 2900 vòng/phút và công suất 5,5 kW, RY65-40-200A có thể duy trì dòng dầu truyền nhiệt ổn định tại điểm làm việc tương ứng.
Theo đặc tính của dòng RY, nhiệt độ môi chất có thể đạt tới 350°C trong điều kiện sử dụng phù hợp.
Điều này cho phép RY65-40-200A được sử dụng trong các hệ thống dầu truyền nhiệt có nhiệt độ cao, nơi bơm phải liên tục tiếp xúc với dầu nóng trong quá trình vận hành.
Khả năng chịu nhiệt này là một trong những điểm nổi bật của dòng bơm RY so với các loại bơm chỉ dùng cho chất lỏng ở nhiệt độ thấp.
RY65-40-200A sử dụng kết cấu gồm thân bơm, cánh bơm, trục, hai vòng bi, packing và phớt dầu chịu nhiệt.
Các bộ phận này phối hợp để duy trì chuyển động của rotor, hạn chế rò rỉ tại khu vực trục và hỗ trợ bơm làm việc ổn định khi môi chất có nhiệt độ cao.
Đặc biệt, cụm làm kín sử dụng packing kết hợp phớt dầu chịu nhiệt, phù hợp với điều kiện làm việc của dầu truyền nhiệt nóng.
Một đặc điểm quan trọng khác của RY65-40-200A là dòng RY sử dụng tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Nhiệt từ khu vực thân bơm được truyền ra các phần kết cấu bên ngoài rồi giải phóng vào môi trường xung quanh. Cách thiết kế này giúp hạn chế nhiệt tập trung quá mức tại cụm trục và ổ bi.
Nhờ đó, bơm có kết cấu gọn hơn nhưng vẫn phù hợp với nhiệm vụ tuần hoàn dầu nóng.
Trục RY65-40-200A được đỡ bởi hai vòng bi đặt trong thân ổ bi.
Khi bơm làm việc với dầu nóng, cụm ổ bi cần được bôi trơn đúng để giảm ma sát và hạn chế nhiệt phát sinh thêm trong quá trình quay.
Việc bố trí hai vòng bi giúp rotor giữ đúng vị trí khi hoạt động ở tốc độ 2900 vòng/phút, từ đó hỗ trợ bơm vận hành ổn định trong điều kiện nhiệt độ cao.
Khả năng chịu dầu nóng đến 350°C không có nghĩa là bơm có thể được đưa trực tiếp từ trạng thái nguội lên nhiệt độ cao.
Theo hướng dẫn vận hành dòng RY, khi chuyển dầu nóng cần tiến hành gia nhiệt bơm trước khi khởi động. Nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm cần được kiểm soát để tránh chênh lệch quá lớn.
Tốc độ gia nhiệt cũng cần được duy trì từ từ nhằm giúp các chi tiết kim loại giãn nở ổn định.
Khi thân bơm, trục và các chi tiết bên trong tăng nhiệt quá nhanh, sự giãn nở nhiệt có thể không đồng đều.
Gia nhiệt từ từ giúp các bộ phận đạt trạng thái nhiệt ổn định trước khi bơm vận hành ở nhiệt độ cao. Đây là điều kiện quan trọng để phát huy khả năng làm việc của bơm dầu truyền nhiệt RY65-40-200A ở nhiệt độ lên đến 350°C.
Dòng RY được thiết kế cho chất lỏng nhiệt độ cao nhưng môi chất cần có tính ăn mòn yếu và không chứa hạt rắn.
Nếu dầu có nhiều cặn hoặc tạp chất rắn, cánh bơm và các khe bên trong có thể bị ảnh hưởng. Vì vậy, hệ thống nên được làm sạch và sử dụng bộ lọc tại đường hút để hạn chế vật lạ đi vào bơm.
Điều này giúp RY65-40-200A duy trì khả năng làm việc ổn định khi vận chuyển dầu nóng.
Với lưu lượng 25 m³/h và cột áp 35 m, RY65-40-200A không chỉ chịu được môi chất nhiệt độ cao mà còn đảm nhiệm việc duy trì dòng dầu tuần hoàn tại điểm làm việc phù hợp.
Dầu nóng được bơm từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt, sau đó quay trở lại đường hồi và tiếp tục chu trình.
Chính khả năng kết hợp giữa chịu nhiệt và tuần hoàn liên tục giúp model này phù hợp với các hệ thống dầu truyền nhiệt công nghiệp.
Bơm dầu truyền nhiệt RY65-40-200A chịu được dải nhiệt độ lên đến 350 độ C nhờ kết cấu chuyên dụng của dòng RY dành cho chất lỏng nhiệt độ cao. Cụm làm kín bằng packing và phớt dầu chịu nhiệt, hai vòng bi đỡ trục cùng thiết kế tản nhiệt tự nhiên là những yếu tố hỗ trợ bơm làm việc trong môi trường dầu nóng.
Với lưu lượng 25 m³/h, cột áp 35 m, tốc độ quay 2900 vòng/phút và công suất 5,5 kW, RY65-40-200A phù hợp với các hệ thống tuần hoàn dầu truyền nhiệt có điểm làm việc tương ứng. Tuy nhiên, để vận hành an toàn ở nhiệt độ cao, bơm cần được gia nhiệt từ từ và sử dụng đúng loại môi chất theo yêu cầu của dòng RY.
