Ưu điểm lắp đặt nhanh chóng và đơn giản của Bơm dầu truyền nhiệt RY20-20-100
Bơm dầu truyền nhiệt RY20-20-100 có kết cấu trục ngang gọn, bơm và động cơ được bố trí đồng bộ trên cùng một bệ máy, giúp quá trình vận chuyển, định vị và cố định thiết bị thuận tiện hơn.

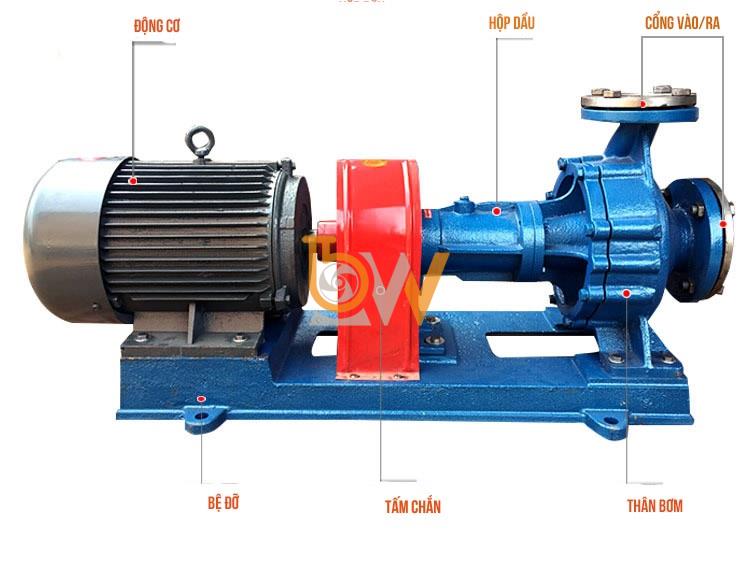

Cụm bơm và động cơ lắp chung bệ
Bơm được kết nối với động cơ 0,75 kW qua khớp nối mềm và đặt trên một bệ chung. Người lắp đặt không phải thiết kế riêng từng bệ đỡ, qua đó giảm thời gian căn vị trí và cố định thiết bị.
Kết nối đường ống thuận tiện
Cửa hút và cửa xả danh nghĩa 20 mm phù hợp với hệ thống tuần hoàn dầu quy mô nhỏ. Cửa hút hướng trục cho phép đường ống đi thẳng vào bơm, trong khi cửa xả hướng lên giúp kết nối thuận lợi với đường ống cấp dầu nóng.
Giảm thiết bị phụ trợ
RY20-20-100 sử dụng cơ chế tản nhiệt không khí tự nhiên nên không cần lắp thêm đường cấp nước, đường thoát nước hoặc cụm làm mát riêng. Điều này giúp giảm số lượng thiết bị và phụ kiện cần thi công.
Dễ căn chỉnh trục
Bơm và động cơ đã được bố trí trên cùng mặt bệ, tạo điều kiện thuận lợi cho việc căn đồng tâm hai trục. Khi lắp đặt, cần kiểm tra độ lệch tại khớp nối, duy trì khe hở đầu trục phù hợp và cố định bệ chắc chắn để hạn chế rung động.
Thuận tiện bố trí trong hệ thống nhỏ
Kết cấu gọn giúp bơm dễ đặt gần bồn dầu, bộ gia nhiệt hoặc thiết bị sử dụng nhiệt. Đường ống được rút ngắn, giảm số lượng co cút và đơn giản hóa mặt bằng lắp đặt.
Bơm dầu truyền nhiệt RY20-20-100 có ưu điểm lắp đặt đơn giản nhờ kết cấu chung bệ, cổng kết nối nhỏ, hướng hút – xả thuận tiện và không cần hệ thống nước làm mát. Thiết kế này giúp rút ngắn thời gian thi công và giảm chi phí lắp đặt cho hệ thống tuần hoàn dầu nóng quy mô nhỏ.
Bơm dầu truyền nhiệt RY20-20-100 duy trì áp suất ổn định cho dây chuyền sản xuất
Bơm dầu truyền nhiệt RY20-20-100 có nhiệm vụ duy trì áp suất cần thiết để dầu nóng lưu thông liên tục trong đường ống của dây chuyền sản xuất. Tại điểm làm việc tiêu chuẩn, bơm đạt lưu lượng khoảng 1 m³/h và cột áp khoảng 10 m, phù hợp với các mạch tuần hoàn dầu tải nhiệt quy mô nhỏ.
Tạo áp suất liên tục bằng bánh công tác
Động cơ làm bánh công tác quay với tốc độ khoảng 2.800 vòng/phút. Dầu tải nhiệt đi vào tâm bánh công tác, sau đó được các cánh dẫn gia tốc và đẩy ra phía ngoài bằng lực ly tâm.
Khi dầu đi vào khoang dẫn của thân bơm, một phần động năng được chuyển thành áp suất. Quá trình diễn ra liên tục giúp dòng dầu được đẩy đều vào đường ống của dây chuyền.
Khắc phục trở lực trong hệ thống
Áp suất do RY20-20-100 tạo ra giúp dầu vượt qua trở lực tại đường ống, van, co nối, áo gia nhiệt và bộ trao đổi nhiệt. Khi tổng trở lực hệ thống được giữ tương đối ổn định, điểm làm việc của bơm ít thay đổi và áp suất đầu ra cũng đều hơn.
Nhờ đó, dầu nóng có thể lưu thông liên tục đến thiết bị sử dụng nhiệt và quay trở lại bộ gia nhiệt.
Hỗ trợ duy trì nhiệt độ sản xuất
Áp suất ổn định giúp lưu lượng dầu không bị gián đoạn, từ đó bảo đảm lượng nhiệt cung cấp cho thiết bị sản xuất được duy trì tương đối đồng đều. Điều này đặc biệt quan trọng với nồi gia nhiệt, bồn khuấy, máy ép nhiệt và bộ trao đổi nhiệt cần kiểm soát nhiệt độ trong suốt quá trình vận hành.
Điều kiện để áp suất ít dao động
Khả năng duy trì áp suất của bơm đạt hiệu quả tốt khi:
Bơm hoạt động gần lưu lượng thiết kế 1 m³/h.
Đường ống không bị tắc nghẽn hoặc tích khí.
Van không đóng mở đột ngột.
Dầu tải nhiệt có độ nhớt phù hợp.
Trục, bánh công tác và khớp nối vận hành ổn định.
Bơm dầu truyền nhiệt RY20-20-100 duy trì áp suất cho dây chuyền sản xuất bằng cách liên tục chuyển năng lượng quay của bánh công tác thành áp năng của dòng dầu. Bơm phát huy hiệu quả tốt nhất trong hệ thống nhỏ có yêu cầu gần mức 1 m³/h và cột áp 10 m.

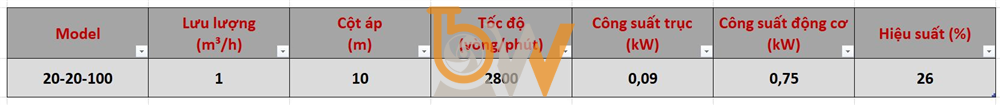

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

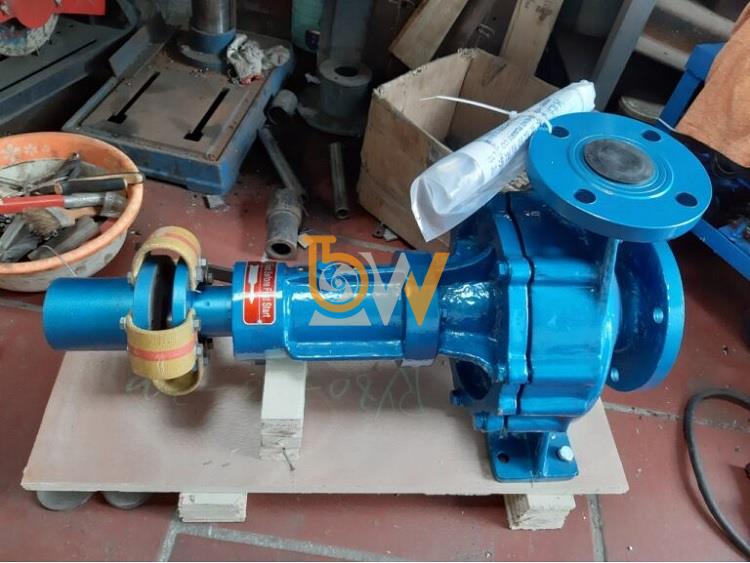

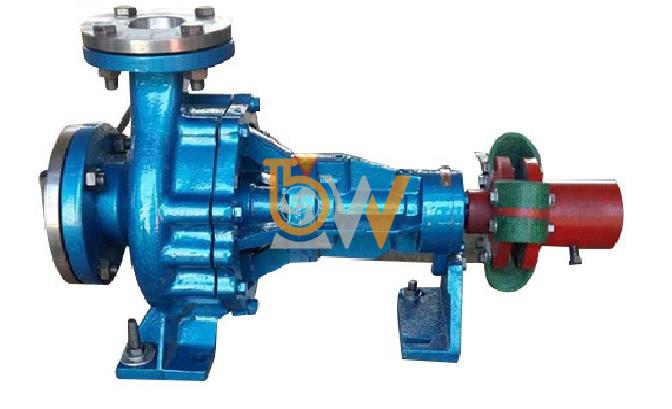

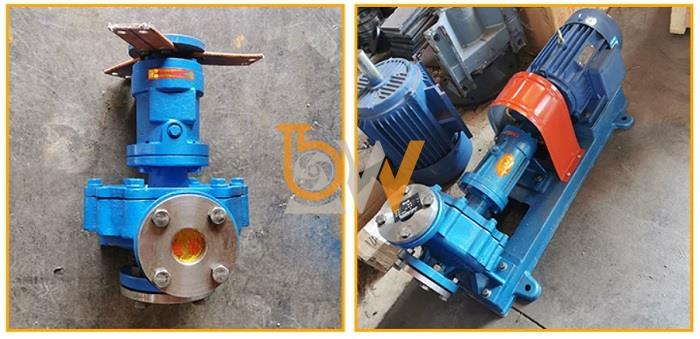

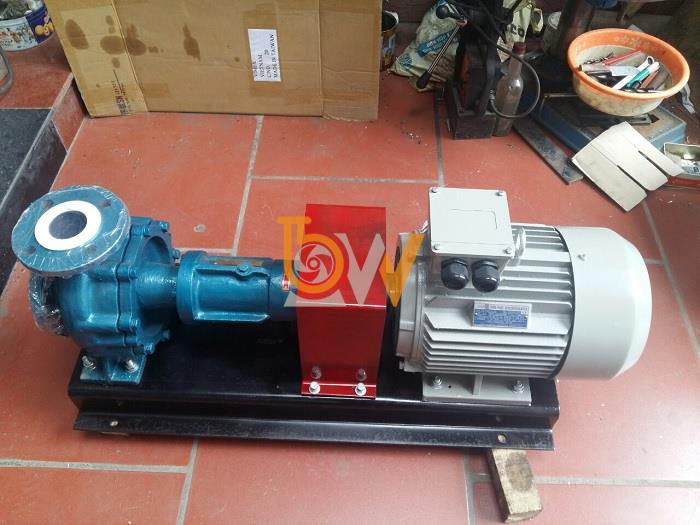

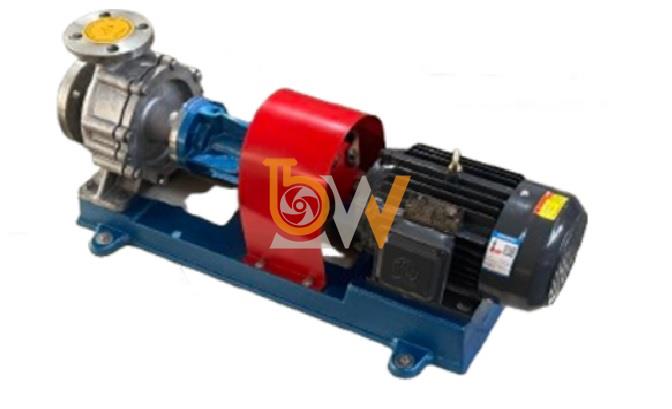

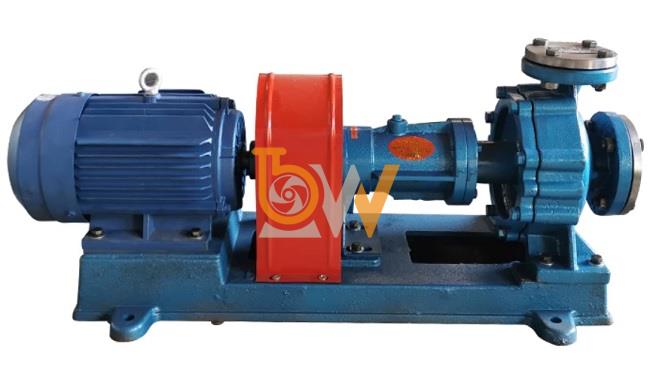

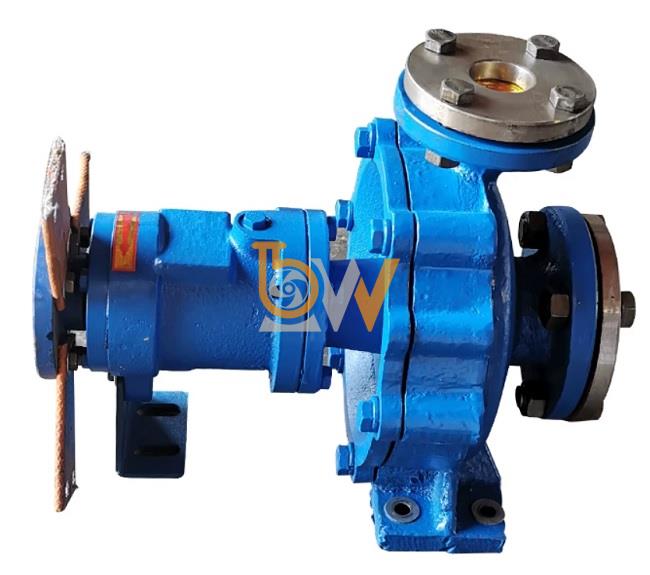

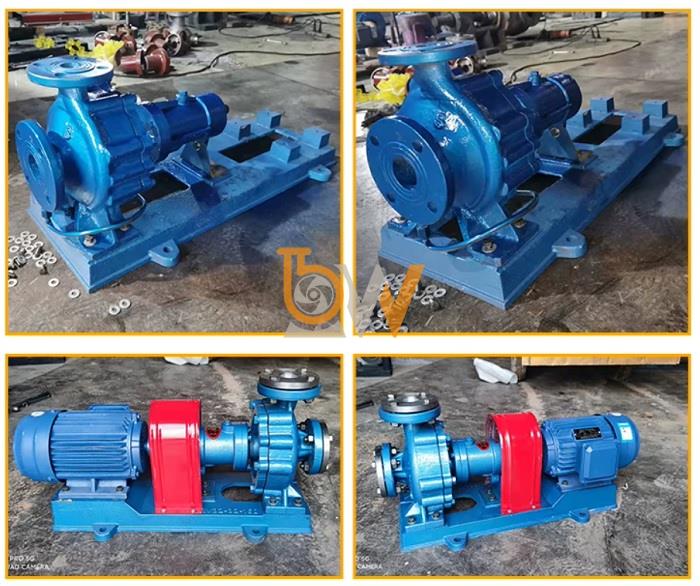

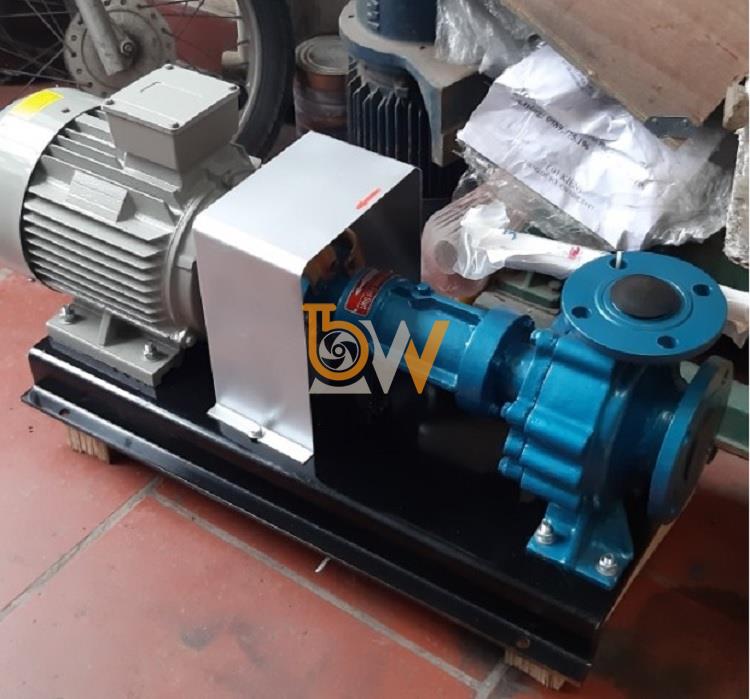

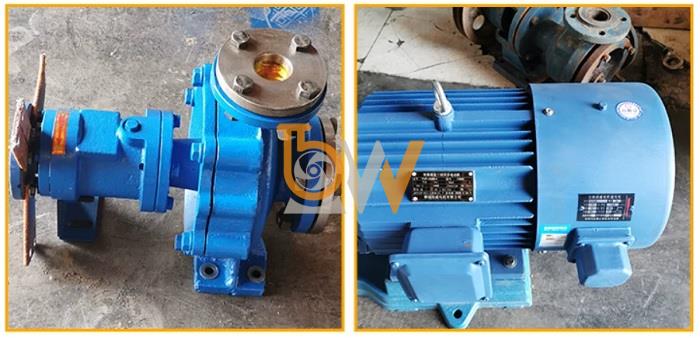

Hình ảnh thực tế bơm dầu truyền nhiệt RY
