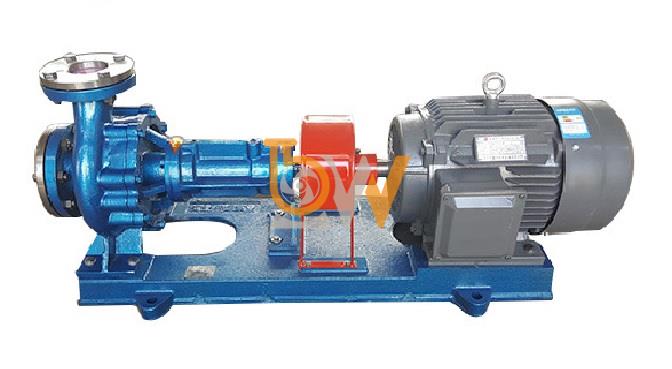

Nguyên lý làm việc dạng ly tâm của Bơm dầu truyền nhiệt RY65-40-200 dựa trên quá trình bánh công tác quay để truyền năng lượng cho dầu truyền nhiệt. Dầu được hút vào tâm bánh công tác, sau đó bị đẩy ra phía ngoài nhờ lực ly tâm và đi tới cửa xả của bơm.
Cửa hút của RY65-40-200 được bố trí theo phương dọc trục. Khi bơm vận hành, dầu từ đường hút đi trực tiếp vào khu vực tâm bánh công tác.
Tại đây, áp suất thấp được hình thành khi lượng dầu liên tục bị bánh công tác đưa ra phía ngoài. Sự chênh lệch áp suất giúp dầu mới tiếp tục đi vào bơm, tạo quá trình hút liên tục.
Bánh công tác được nối với trục bơm và nhận chuyển động quay từ động cơ thông qua khớp nối.
Khi bánh công tác quay, dầu nằm giữa các cánh bơm chuyển động theo. Dưới tác dụng của lực ly tâm, dầu dịch chuyển từ tâm bánh công tác ra vùng mép ngoài.
Đây là giai đoạn cốt lõi trong nguyên lý làm việc dạng ly tâm của Bơm dầu truyền nhiệt RY65-40-200.
Trong quá trình di chuyển từ tâm ra ngoài, dầu truyền nhiệt nhận năng lượng cơ học từ bánh công tác.
Năng lượng này làm vận tốc của dòng dầu tăng lên. Sau khi rời bánh công tác, dầu đi vào buồng bơm, nơi một phần động năng được chuyển thành áp năng để tạo áp suất cần thiết cho dòng dầu đi qua hệ thống.
Sau khi được tăng năng lượng, dầu được dẫn từ buồng bơm tới cửa xả bố trí theo phương thẳng đứng.
Từ cửa xả, dầu tiếp tục đi vào đường ống và được vận chuyển tới các thiết bị sử dụng nhiệt trong hệ thống. Sau khi truyền nhiệt, dầu quay trở lại đường hút và tiếp tục một chu trình tuần hoàn mới.
Quá trình có thể mô tả ngắn gọn như sau:
Cửa hút → tâm bánh công tác → lực ly tâm đẩy dầu ra ngoài → buồng bơm → cửa xả → hệ thống tuần hoàn.
Chu trình này diễn ra liên tục trong suốt thời gian bơm hoạt động.
Động cơ tạo mô-men quay và truyền qua khớp nối tới trục bơm. Trục tiếp tục dẫn động bánh công tác.
Vì vậy, độ đồng tâm giữa trục động cơ và trục bơm có ảnh hưởng trực tiếp đến sự ổn định của quá trình ly tâm. Nếu hai trục bị lệch, bơm có thể phát sinh rung động, tăng tải lên ổ bi và làm bánh công tác quay không ổn định.
Để RY65-40-200 vận hành đúng nguyên lý ly tâm, bơm cần được điền đầy môi chất trước khi khởi động và hạn chế không khí tồn tại trong đường ống.
Đường hút phải thông thoáng để dầu liên tục đi vào tâm bánh công tác. Khi cần điều chỉnh lưu lượng, tài liệu dòng RY yêu cầu thực hiện ở phía cửa đẩy, không sử dụng van hút để điều tiết.
Nguyên lý làm việc dạng ly tâm của Bơm dầu truyền nhiệt RY65-40-200 là quá trình bánh công tác quay, tạo lực ly tâm để đưa dầu từ vùng tâm ra phía ngoài. Dầu đồng thời nhận năng lượng từ bánh công tác, được tăng áp trong buồng bơm rồi đi ra cửa xả.
Quá trình hút – tăng năng lượng – đẩy dầu diễn ra liên tục, giúp RY65-40-200 duy trì dòng tuần hoàn dầu truyền nhiệt trong các hệ thống gia nhiệt công nghiệp.
Chức năng của khớp nối mềm ba chấu trên Bơm dầu truyền nhiệt RY65-40-200 tập trung vào việc truyền mô-men từ động cơ sang trục bơm, đồng thời tạo liên kết linh hoạt giữa hai cụm quay. Theo cấu tạo của dòng RY, bơm và động cơ được lắp trên cùng bệ và kết nối thông qua khớp nối ba chấu.
Khi động cơ hoạt động, chuyển động quay được truyền qua khớp nối mềm ba chấu đến trục bơm. Trục tiếp tục kéo bánh công tác quay để tạo dòng dầu truyền nhiệt.
Chuỗi truyền động diễn ra theo hướng:
Động cơ → khớp nối mềm ba chấu → trục bơm → bánh công tác.
Khớp nối vì vậy là bộ phận trung gian trực tiếp giúp RY65-40-200 nhận cơ năng từ động cơ.
Khớp nối mềm ba chấu không tạo liên kết hoàn toàn cứng giữa trục động cơ và trục bơm.
Đặc tính mềm giúp hệ truyền động thích nghi tốt hơn với những sai lệch rất nhỏ còn lại sau quá trình căn chỉnh.
Trong quá trình lắp đặt, hai trục vẫn phải được căn chỉnh đồng tâm chính xác. Khớp nối chỉ hỗ trợ giảm tác động của các sai lệch nhỏ, không thể thay thế việc căn chỉnh đúng kỹ thuật.
Nếu độ lệch quá lớn, bơm có thể phát sinh rung và làm tăng tải lên ổ bi.
Một chức năng quan trọng khác của khớp nối mềm ba chấu trên Bơm dầu truyền nhiệt RY65-40-200 là hạn chế một phần rung động truyền trực tiếp giữa động cơ và bơm.
Phần liên kết mềm tạo vùng đệm trong hệ truyền động, giúp giảm tác động của các dao động nhỏ khi mô-men được truyền từ động cơ sang trục bơm.
Điều này hỗ trợ cụm trục làm việc ổn định hơn.
Trục bơm được đỡ bởi hệ thống ổ bi. Khi rung động hoặc lực va đập truyền trực tiếp quá lớn, ổ bi có thể chịu thêm tải không mong muốn.
Khớp nối mềm giúp giảm bớt một phần tác động này, qua đó hỗ trợ bảo vệ trục và ổ bi trong quá trình vận hành.
Khớp nối ba chấu cũng tạo thuận lợi khi cần tách động cơ khỏi bơm.
Theo trình tự tháo của dòng RY, kỹ thuật viên có thể tháo bulông cố định động cơ, tách động cơ khỏi bệ và xử lý khu vực khớp nối trước khi tiếp tục tháo các bộ phận khác.
Điều này giúp động cơ và bơm có thể được kiểm tra, bảo dưỡng riêng biệt.
Nếu RY65-40-200 xuất hiện rung hoặc tiếng ồn bất thường, khu vực khớp nối và độ đồng tâm giữa hai trục cần được kiểm tra sớm.
Khớp nối lắp lệch, trục mất đồng tâm hoặc liên kết không ổn định đều có thể ảnh hưởng đến quá trình truyền động và làm bơm rung nhiều hơn.
Chức năng của khớp nối mềm ba chấu trên Bơm dầu truyền nhiệt RY65-40-200 gồm ba nhiệm vụ chính: truyền mô-men từ động cơ sang trục bơm, tạo liên kết linh hoạt giữa hai trục và hỗ trợ giảm tác động của rung động hoặc sai lệch nhỏ.
Ngoài ra, khớp nối còn giúp việc tháo động cơ và bảo dưỡng thuận tiện hơn. Để bộ phận này hoạt động ổn định, cần đảm bảo hai trục được căn chỉnh chính xác và kiểm tra tình trạng khớp nối định kỳ trong quá trình sử dụng.
