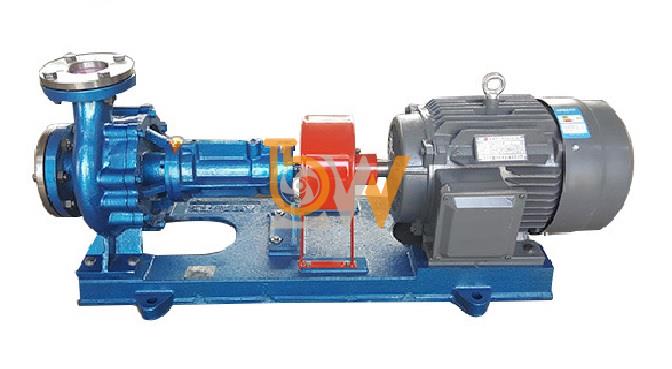

Bơm dầu truyền nhiệt RY65-40-250 có kết cấu bên trong theo dạng bơm ly tâm chuyên dùng cho dầu nóng. Các bộ phận chính gồm thân bơm, bánh công tác, trục bơm, ổ bi, thân ổ trục, ống dẫn dầu, nắp chặn ổ trục, giá đỡ, phớt dầu và bộ chèn làm kín.
Cách bố trí này tập trung vào ba nhiệm vụ chính: tạo dòng dầu, giữ cụm rôto ổn định và kiểm soát rò rỉ tại khu vực trục.
Thân bơm là phần tạo khoang làm việc cho dầu truyền nhiệt và bao quanh bánh công tác. Cửa hút bố trí theo hướng trục, còn cửa xả theo hướng tâm và phương thẳng đứng.
Nắp bơm nằm phía sau bánh công tác, liên kết phần thủy lực với cụm ổ trục. Đây cũng là khu vực bố trí buồng làm kín quanh trục.
Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dầu.
Với model RY65-40-250, số 250 thể hiện đường kính ngoài danh nghĩa của bánh công tác là 250 mm. Bánh công tác được lắp trên trục và cố định bằng đai ốc hãm.
Khi trục quay ở khoảng 2.900 vòng/phút, bánh công tác đưa dầu từ vùng tâm ra phía ngoài theo nguyên lý ly tâm.
Trục bơm là chi tiết trung tâm của cụm rôto.
Một đầu trục mang bánh công tác, đầu còn lại kết nối với động cơ thông qua khớp nối mềm. Trục có nhiệm vụ nhận mô-men từ động cơ và truyền trực tiếp tới bánh công tác.
Độ ổn định của trục ảnh hưởng trực tiếp đến rung động, tình trạng ổ bi và khả năng làm kín của bơm.
Bên trong thân ổ trục có hai bộ vòng bi dùng để đỡ và định vị trục.
Hai ổ bi giúp trục duy trì đúng vị trí khi quay ở tốc độ cao, đồng thời hạn chế dao động của bánh công tác bên trong thân bơm.
Đây là cụm chi tiết rất quan trọng đối với độ ổn định cơ học của RY65-40-250.
Thân ổ trục bao quanh hai vòng bi và tạo kết cấu đỡ cho trục.
Bộ phận này nằm phía sau nắp bơm và liên kết với giá đỡ. Trong thân ổ trục còn bố trí các chi tiết phục vụ bôi trơn và bảo vệ vòng bi.
Trong sơ đồ cấu tạo dòng RY có bố trí ống dẫn dầu tại khu vực thân ổ trục.
Ống dẫn dầu tham gia vào hệ thống bôi trơn, hỗ trợ đưa dầu tới khu vực cần thiết để giảm ma sát và hạn chế phát nhiệt tại vòng bi.
Bộ chèn làm kín packing nằm trong buồng làm kín trên nắp bơm và bao quanh trục.
Nhiệm vụ chính của packing là hạn chế dầu truyền nhiệt thoát ra ngoài theo khe hở giữa trục quay và phần cố định.
Đây là một trong những chi tiết quan trọng nhất trong cấu tạo bên trong của Bơm dầu truyền nhiệt RY65-40-250, bởi khu vực trục xuyên qua nắp bơm là vị trí dễ phát sinh rò rỉ.
Dòng RY còn sử dụng phớt dầu cao su chịu nhiệt tại khu vực ổ trục.
Phớt dầu giúp giữ dầu bôi trơn bên trong và hạn chế tạp chất đi vào khu vực vòng bi.
Packing và phớt dầu tạo thành hai vùng làm kín có chức năng khác nhau nhưng hỗ trợ lẫn nhau trong quá trình vận hành.
Nắp chặn ổ trục được lắp ở đầu thân ổ trục.
Bộ phận này giúp giữ các chi tiết bên trong đúng vị trí. Khi tháo bảo dưỡng, nắp chặn được tháo để tiếp cận vòng bi, phớt dầu và trục.
Giá đỡ liên kết cụm thân bơm với phần ổ trục và bệ máy.
Cùng với thân ổ trục và chân đỡ, chi tiết này tạo nên kết cấu đỡ một phía đặc trưng của dòng RY, giúp cụm rôto được giữ chắc trong quá trình vận hành.
Khi bơm hoạt động, động cơ truyền mô-men qua khớp nối tới trục. Trục làm bánh công tác quay, còn hai ổ bi giữ trục ổn định.
Dầu đi vào cửa hút DN65, tới tâm bánh công tác, được tăng năng lượng rồi đi qua thân bơm để thoát ra cửa xả DN40.
Trong cùng quá trình đó, packing hạn chế dầu nóng rò theo trục, phớt dầu bảo vệ vùng ổ bi và hệ thống bôi trơn giúp cụm ổ trục làm việc ổn định.
Chi tiết cấu tạo bên trong của dòng Bơm dầu truyền nhiệt RY65-40-250 tập trung vào các bộ phận chính gồm thân bơm, nắp bơm, bánh công tác 250 mm, trục, hai vòng bi, thân ổ trục, ống dẫn dầu, packing, phớt dầu, nắp chặn và giá đỡ.
Các chi tiết này phối hợp chặt chẽ để tạo dòng dầu, giữ ổn định cụm rôto và kiểm soát rò rỉ. Đây là nền tảng cấu tạo giúp RY65-40-250 đáp ứng nhiệm vụ tuần hoàn dầu nóng trong hệ thống gia nhiệt công nghiệp.

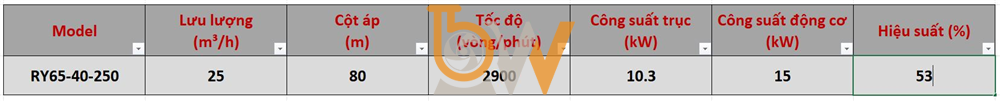

Trong các dây chuyền dán gỗ có sử dụng dầu tải nhiệt để gia nhiệt gián tiếp, Bơm dầu truyền nhiệt RY65-40-250 giữ vai trò duy trì dòng dầu nóng tuần hoàn liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt. Với lưu lượng 25 m³/h, cột áp 80 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 15 kW, bơm phù hợp với các hệ thống có yêu cầu tương ứng về lưu lượng và trở lực.
Trong hệ thống gia nhiệt sử dụng dầu tải nhiệt, nhiệt lượng cần được vận chuyển đều từ nguồn nhiệt đến thiết bị công nghệ.
Bơm dầu truyền nhiệt RY65-40-250 đảm nhiệm nhiệm vụ đưa dầu nóng đi qua đường ống đến khu vực cần gia nhiệt, sau đó đưa dầu quay trở lại nguồn nhiệt để tiếp tục chu trình.
Dòng tuần hoàn liên tục giúp hạn chế tình trạng cấp nhiệt bị gián đoạn trong quá trình sản xuất.
Đối với dây chuyền dán gỗ có sử dụng thiết bị gia nhiệt gián tiếp, sự ổn định của nhiệt độ có ảnh hưởng lớn đến tính liên tục của quá trình vận hành.
RY65-40-250 giúp duy trì lưu lượng dầu nóng qua thiết bị trao đổi nhiệt. Khi lưu lượng ổn định, khả năng cung cấp nhiệt cũng được duy trì đều hơn, hạn chế những biến động nhiệt không cần thiết.
Tại điểm làm việc tương ứng, Bơm dầu truyền nhiệt RY65-40-250 có lưu lượng 25 m³/h.
Khi thông số này phù hợp với thiết kế của dây chuyền, lượng dầu tải nhiệt có thể được tuần hoàn liên tục giữa nguồn nhiệt và thiết bị sử dụng nhiệt.
Điều này đặc biệt quan trọng với những hệ thống cần duy trì quá trình gia nhiệt trong nhiều giờ liên tục.
Trong nhà máy chế biến gỗ, hệ thống dầu tải nhiệt có thể gồm nhiều đoạn đường ống, van, co nối và thiết bị trao đổi nhiệt.
Các thành phần này tạo ra trở lực đối với dòng dầu. Với cột áp 80 m, RY65-40-250 có khả năng đáp ứng những hệ thống có tổng trở lực tương đối lớn khi điểm làm việc thực tế phù hợp.
Nhờ đó, dầu nóng có thể tiếp tục lưu thông đến các thiết bị nằm xa nguồn gia nhiệt.
Dây chuyền sản xuất gỗ thường yêu cầu hệ thống nhiệt hoạt động ổn định trong thời gian dài.
Dòng RY sử dụng cụm ổ trục với hai bộ vòng bi để đỡ và định vị rôto, đồng thời truyền động qua khớp nối mềm. Khi được căn chỉnh và bôi trơn đúng kỹ thuật, Bơm dầu truyền nhiệt RY65-40-250 có điều kiện duy trì trạng thái vận hành ổn định.
Một đặc điểm đáng chú ý của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho phương án làm mát bằng nước truyền thống.
Thiết kế này giúp cụm bơm gọn hơn, giảm đường ống và thiết bị phụ trợ. Trong các dây chuyền chế biến gỗ có nhiều máy móc bố trí tập trung, đây là lợi thế giúp đơn giản hóa khu vực lắp đặt và bảo dưỡng.
Nếu bơm tuần hoàn gặp sự cố hoặc lưu lượng dầu giảm mạnh, quá trình cấp nhiệt cho thiết bị cũng bị ảnh hưởng.
Vì vậy, Bơm dầu truyền nhiệt RY65-40-250 trong các dây chuyền dán gỗ có vai trò quan trọng trong việc giữ cho vòng tuần hoàn dầu hoạt động liên tục, qua đó hỗ trợ dây chuyền duy trì điều kiện gia nhiệt ổn định.
Bơm cần được mồi đầy dầu trước khi khởi động, loại bỏ không khí trong hệ thống và gia nhiệt sơ bộ từ từ khi vận chuyển dầu nóng.
Van hút phải mở hoàn toàn, lưu lượng nên được điều chỉnh từ phía van xả và không nên để bơm vận hành kéo dài ở lưu lượng quá thấp.
Trong quá trình hoạt động cũng cần theo dõi áp suất cửa xả, độ rung, nhiệt độ ổ bi và tình trạng rò rỉ để bảo đảm vòng tuần hoàn luôn ổn định.
Tầm quan trọng của Bơm dầu truyền nhiệt RY65-40-250 trong các dây chuyền dán gỗ nằm chủ yếu ở khả năng duy trì dòng dầu nóng liên tục, hỗ trợ cấp nhiệt ổn định cho các thiết bị sử dụng hệ thống gia nhiệt gián tiếp.
Với thông số 25 m³/h, cột áp 80 m, tốc độ 2.900 vòng/phút và công suất 15 kW, RY65-40-250 phù hợp với những dây chuyền có yêu cầu tương ứng về lưu lượng và trở lực.
Khi được lựa chọn đúng điểm làm việc và vận hành đúng kỹ thuật, Bơm dầu truyền nhiệt RY65-40-250 góp phần duy trì hệ thống gia nhiệt ổn định, giảm gián đoạn và hỗ trợ tính liên tục của dây chuyền dán gỗ.
