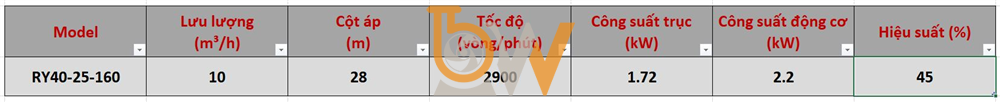

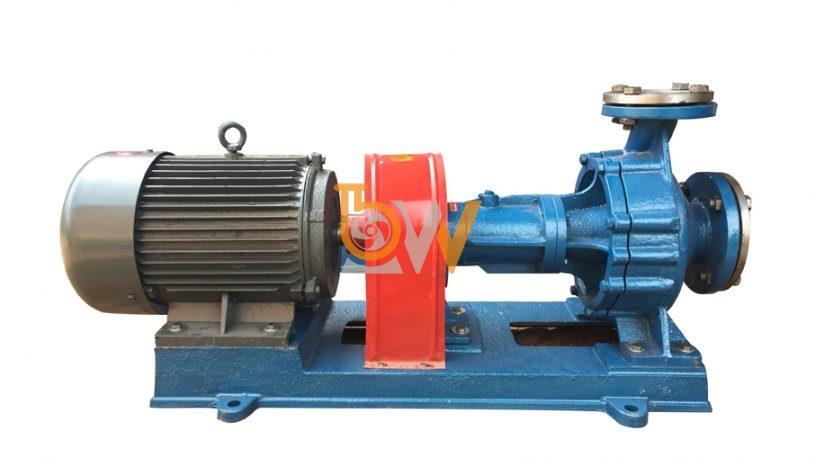

Bơm dầu tải nhiệt RY40-25-160 tốc độ quay 2.900 vòng/phút, lưu lượng 10 m3/h, cột áp 28 m, động cơ 2.2 kW

Chi tiết cấu tạo cụm thân bơm dầu truyền nhiệt RY40-25-160

Cụm thân bơm dầu truyền nhiệt RY40-25-160 là khu vực trực tiếp chứa và dẫn dòng dầu nóng trong quá trình bơm hoạt động. Cụm này tập trung chủ yếu vào thân bơm, nắp bơm, cửa hút DN40, cửa xả DN25 và khoang bố trí bánh công tác danh nghĩa 160 mm. Đây là phần tạo nên đường dẫn thủy lực chính từ cửa hút đến cửa đẩy của bơm.

Với điểm làm việc khoảng 10 m³/h tại cột áp 28 m, cụm thân bơm được bố trí để dầu đi vào theo phương trục, nhận năng lượng tại bánh công tác rồi được thu lại và dẫn ra theo hướng kính.

1. Thân bơm là bộ phận chính của cụm thủy lực

Thân bơm tạo thành phần vỏ bao quanh bánh công tác và trực tiếp tiếp xúc với dầu truyền nhiệt.

Bên trong thân bơm là khoang dẫn dòng, nơi tiếp nhận dầu sau khi môi chất rời khỏi mép ngoài bánh công tác.

Thân bơm thực hiện ba nhiệm vụ chính liên tiếp:

Tiếp nhận dầu từ cửa hút → bao chứa vùng bánh công tác → thu và dẫn dầu về cửa xả

Do trực tiếp tiếp xúc với môi chất nóng, thân bơm cũng là một trong những chi tiết chịu tác động nhiệt lớn nhất của RY40-25-160.

2. Cửa hút DN40 bố trí theo phương trục

RY40-25-160 có cửa hút danh nghĩa DN40.

Cửa hút nằm ở phía trước thân bơm và hướng về tâm bánh công tác. Nhờ cách bố trí này, dầu từ đường hút có thể đi trực tiếp vào vùng trung tâm của bánh công tác.

Hướng dòng tại đây là:

Đường hút → DN40 → tâm bánh công tác

Thiết kế hút theo phương trục giúp hình thành đường vào tương đối trực tiếp cho môi chất trước khi quá trình truyền năng lượng diễn ra.

3. Khoang trung tâm dẫn dầu đến mắt bánh công tác

Ngay phía sau cửa hút là vùng dẫn dầu vào tâm bánh công tác.

Đây là khu vực chuyển tiếp giữa đường ống hút và bộ phận quay.

Khi RY40-25-160 hoạt động, dầu liên tục đi qua khu vực này để thay thế lượng dầu đang được bánh công tác đưa ra phía ngoài.

Hình dạng của khoang hút và vị trí của bánh công tác phải phối hợp với nhau để dòng dầu đi vào đúng vùng trung tâm.

4. Khoang bánh công tác nằm bên trong thân bơm

Bên trong cụm thân bơm là không gian bố trí bánh công tác.

RY40-25-160 sử dụng bánh công tác có đường kính ngoài danh nghĩa 160 mm, vì vậy thân bơm phải tạo đủ không gian cho bánh công tác quay và cho dòng dầu rời khỏi mép ngoài.

Khoang này đồng thời phải duy trì khoảng cách phù hợp giữa bánh công tác và thành thân bơm.

Nếu khoảng cách hoặc vị trí tương đối thay đổi lớn, đặc tính dòng chảy và khả năng tạo cột áp của bơm có thể bị ảnh hưởng.

5. Bánh công tác phối hợp trực tiếp với thân bơm

Mặc dù bánh công tác thuộc cụm rotor, nó nằm bên trong cụm thân bơm và có quan hệ trực tiếp với đường dẫn thủy lực.

Bánh công tác quay khoảng 2.900 vòng/phút, nhận dầu tại tâm rồi đưa môi chất ra phía ngoài.

Khi dầu rời bánh công tác, thân bơm lập tức tiếp nhận dòng này.

Vì vậy, hoạt động thủy lực của RY40-25-160 là kết quả của sự phối hợp:

Bánh công tác tạo năng lượng → thân bơm thu dòng → cửa xả đưa dầu ra ngoài

6. Thân bơm tạo vùng thu dòng quanh bánh công tác

Dầu rời bánh công tác tại nhiều vị trí trên chu vi chứ không chỉ tại một điểm duy nhất.

Do đó, bên trong thân bơm phải có vùng thu dòng bao quanh bánh công tác.

Lượng dầu từ vùng ngoài bánh công tác được tập hợp và dẫn dần về phía cửa xả.

Đây là chức năng quan trọng của hình dạng thân bơm, bởi nó biến dòng dầu phân bố quanh bánh công tác thành một dòng tập trung để đưa sang đường ống đẩy.

7. Cửa xả DN25 bố trí theo hướng kính

Sau khi được thu trong thân bơm, dầu được dẫn đến cửa xả DN25.

Khác với cửa hút theo phương trục, cửa xả được bố trí theo hướng kính và hướng lên trên trong cấu hình điển hình của bơm.

Đường đi hoàn chỉnh bên trong cụm thân bơm là:

DN40 → tâm bánh công tác → mép ngoài bánh công tác → khoang thân bơm → DN25

Đây là đường thủy lực chính quyết định cách dầu dịch chuyển qua RY40-25-160.

8. Nắp bơm khép kín khoang chứa dầu

Nắp bơm được lắp với thân bơm để tạo thành khoang kín chứa bánh công tác và môi chất.

Nếu chỉ có thân bơm mà không có nắp, khoang thủy lực không thể được khép kín hoàn chỉnh.

Nắp bơm đồng thời là vị trí mà trục bơm đi xuyên qua để kết nối bánh công tác bên trong với hệ truyền động phía ngoài.

Do đó, nắp bơm vừa tham gia hoàn thiện khoang chứa dầu vừa tạo vùng chuyển tiếp từ phần thủy lực sang phần trục và làm kín.

9. Mối ghép giữa thân bơm và nắp bơm phải duy trì độ kín

Thân bơm và nắp bơm cùng tạo thành phần chịu áp của cụm bơm.

Mối ghép giữa hai chi tiết cần duy trì độ kín khi dầu nóng tuần hoàn bên trong.

Đặc biệt trong môi trường nhiệt độ cao, thân và nắp có sự giãn nở nhiệt. Vì vậy, độ ổn định của liên kết có ảnh hưởng trực tiếp đến khả năng giữ môi chất trong khoang bơm.

Cụm thân RY được thiết kế để làm việc trong hệ thống có áp suất phù hợp với cấp chịu áp của các bộ phận chứa môi chất.

10. Vị trí trục xuyên qua nắp là điểm chuyển tiếp quan trọng

Trục phải truyền mô-men từ động cơ đến bánh công tác nhưng đồng thời bánh công tác lại nằm trong khoang dầu nóng.

Vì vậy, trục RY40-25-160 đi xuyên qua khu vực nắp bơm.

Điểm này tạo thành ranh giới:

Khoang dầu nóng bên trong → khu vực làm kín → cụm ổ trục phía ngoài

Do đó, cấu tạo của nắp bơm phải vừa phù hợp với khoang thủy lực vừa tạo điều kiện bố trí hệ thống làm kín quanh trục.

11. Cụm thân bơm chịu đồng thời nhiệt và áp suất

Khác với những phần như khớp nối hay động cơ, thân bơm trực tiếp chịu tác động của môi chất.

Khi dầu nóng đi qua RY40-25-160, thành thân bơm chịu đồng thời nhiệt độ của dầu và áp suất do bơm tạo ra.

Điều này khiến cụm thân bơm trở thành vùng làm việc chịu tải nhiệt – thủy lực chính của thiết bị.

Vì vậy, kết cấu thân và nắp phải duy trì hình dạng ổn định để khoảng làm việc của bánh công tác không bị thay đổi bất lợi.

12. Cụm thân bơm liên kết với phần gối đỡ phía sau

Phía sau nắp bơm là khu vực liên kết sang gối đỡ và cụm ổ trục.

Cách bố trí này tạo sự phân chia tương đối rõ ràng:

Thân bơm chứa dầu nóng → nắp bơm → gối đỡ → thân ổ trục

Nhờ đó, phần trực tiếp tiếp xúc với dầu nóng được đặt phía trước, trong khi các ổ bi được bố trí xa hơn về phía sau.

Đây cũng là nền tảng của kết cấu tản nhiệt tự nhiên đặc trưng của dòng RY.

13. Cụm thân quyết định trực tiếp đường dòng của dầu

Nếu xét riêng quá trình thủy lực, toàn bộ hoạt động bên trong RY40-25-160 diễn ra chủ yếu tại cụm thân bơm.

Dầu đi vào DN40, qua bánh công tác và được dẫn ra DN25.

Vì vậy, thân bơm không chỉ là “vỏ bảo vệ” bên ngoài mà là một bộ phận tham gia trực tiếp vào quá trình tạo đường dòng.

Bánh công tác có nhiệm vụ truyền năng lượng, còn thân bơm có nhiệm vụ thu và dẫn dòng dầu sau khi nhận năng lượng.

14. Sự phối hợp của cụm thân với bánh công tác tạo điểm 10 m³/h – 28 m

Điểm làm việc của RY40-25-160 không do riêng động cơ hoặc bánh công tác quyết định.

Hình dạng bánh công tác và cấu trúc đường dẫn bên trong thân bơm phải phối hợp với nhau.

Ở tốc độ khoảng 2.900 vòng/phút, sự phối hợp này tạo nên đặc tính thủy lực với điểm tham chiếu khoảng:

Lưu lượng 10 m³/h – cột áp 28 m

Do đó, tình trạng của thân bơm, khoang dẫn dòng và bánh công tác đều có ảnh hưởng đến khả năng duy trì thông số của model.

Cụm thân bơm dầu truyền nhiệt RY40-25-160 được cấu thành chủ yếu bởi thân bơm, nắp bơm, cửa hút DN40, khoang bố trí bánh công tác và cửa xả DN25. Đây là khu vực trực tiếp chứa dầu nóng và hình thành toàn bộ đường thủy lực chính của bơm.

Dầu đi vào DN40 theo phương trục, tiến đến tâm bánh công tác danh nghĩa 160 mm, được đưa ra mép ngoài rồi đi vào vùng thu dòng của thân bơm trước khi thoát qua DN25 theo hướng kính. Nắp bơm khép kín khoang thủy lực và đồng thời tạo vị trí chuyển tiếp cho trục đi từ bánh công tác sang cụm truyền động phía sau.

Có thể tóm tắt cấu tạo và chức năng của cụm thân theo chuỗi:

DN40 → khoang hút → bánh công tác → khoang thu dòng của thân bơm → DN25, trong đó thân bơm và nắp bơm tạo thành phần bao chứa môi chất chính. Đây chính là cụm kết cấu trực tiếp quyết định đường đi của dầu nóng và góp phần hình thành điểm làm việc khoảng 10 m³/h – 28 m của RY40-25-160.

Thiết kế tản nhiệt tự nhiên độc đáo trên bơm dầu truyền nhiệt RY40-25-160

Bơm dầu truyền nhiệt RY40-25-160 sử dụng thiết kế tản nhiệt tự nhiên, không cần hệ thống nước làm mát riêng. Đây là đặc điểm quan trọng đối với một thiết bị thường xuyên làm việc với dầu truyền nhiệt ở nhiệt độ cao, giúp hạn chế nhiệt tích tụ từ đầu bơm truyền về khu vực ổ trục và các chi tiết phía sau.

Nguyên lý tản nhiệt tự nhiên

Khi RY40-25-160 vận chuyển dầu nóng, thân bơm và các chi tiết tiếp xúc với môi chất sẽ nhận một lượng nhiệt đáng kể. Một phần nhiệt này truyền qua kết cấu kim loại của bơm theo cơ chế dẫn nhiệt, sau đó được giải phóng dần ra không khí xung quanh bằng quá trình đối lưu tự nhiên.

Có thể hình dung quá trình theo hướng:

Dầu truyền nhiệt nóng → Thân và nắp bơm → Kết cấu bơm → Không khí môi trường.

Như vậy, bơm tận dụng chính kết cấu và môi trường xung quanh để giải phóng nhiệt mà không cần bố trí một vòng nước làm mát riêng.

Hạn chế nhiệt truyền về cụm ổ trục

Phía đầu bơm là khu vực tiếp xúc trực tiếp với dầu nóng, trong khi phía sau bố trí trục, bộ phận làm kín và hai ổ bi. Nếu lượng nhiệt từ đầu bơm truyền liên tục về phía cụm ổ trục mà không được giải phóng phù hợp, nhiệt có thể tích tụ trong kết cấu.

Thiết kế tản nhiệt tự nhiên của RY40-25-160 giúp hỗ trợ giảm sự tích tụ này. Đây là yếu tố có ý nghĩa đối với độ ổn định của khu vực ổ trục và cụm làm kín khi bơm phải vận hành lâu dài với môi chất nhiệt độ cao.

Tuy nhiên, tản nhiệt tự nhiên không có nghĩa là các bộ phận của bơm luôn duy trì ở nhiệt độ thấp. Mục đích chính là hỗ trợ kiểm soát sự truyền và tích tụ nhiệt trong kết cấu bơm.

Không cần hệ thống nước làm mát riêng

Điểm đáng chú ý của RY40-25-160 là quá trình tản nhiệt được thực hiện mà không cần cấp nước làm mát cho bơm.

Điều này giúp kết cấu hệ thống đơn giản hơn do không phải bố trí thêm đường cấp nước, đường hồi nước hay một vòng tuần hoàn nước chỉ để làm mát cụm bơm. Bơm vẫn sử dụng dầu truyền nhiệt làm môi chất chính trong vòng gia nhiệt, còn nhiệt tại kết cấu được giải phóng tự nhiên ra môi trường.

Đây cũng là sự khác biệt quan trọng giữa cơ chế tản nhiệt của bản thân bơm với quá trình làm nguội dầu truyền nhiệt. RY40-25-160 không sử dụng tản nhiệt tự nhiên để làm nguội dầu trong hệ thống.

Phù hợp với đặc điểm làm việc ở nhiệt độ cao

RY40-25-160 thuộc dòng RY chuyên sử dụng cho môi chất truyền nhiệt ở nhiệt độ cao. Vì vậy, khả năng kiểm soát nhiệt tại chính kết cấu bơm có ý nghĩa trực tiếp đối với điều kiện vận hành.

Thiết kế tản nhiệt tự nhiên hoạt động kết hợp với cụm ổ trục và hệ thống làm kín gồm bộ chèn và phớt dầu cao su chịu nhiệt, giúp hình thành một kết cấu phù hợp với môi trường dầu nóng.

Trong quá trình đưa hệ thống vào làm việc, nhiệt độ cũng cần được nâng lên từ từ để thân bơm và các chi tiết có thời gian giãn nở theo nhiệt, tránh thay đổi nhiệt độ quá đột ngột.

Thiết kế tản nhiệt tự nhiên trên bơm dầu truyền nhiệt RY40-25-160 tập trung vào khả năng giải phóng nhiệt từ kết cấu bơm ra môi trường mà không cần sử dụng hệ thống nước làm mát riêng.

Cơ chế này hỗ trợ hạn chế nhiệt tích tụ về phía ổ trục và khu vực làm kín, đồng thời giúp kết cấu bơm phù hợp hơn với nhiệm vụ tuần hoàn dầu truyền nhiệt ở nhiệt độ cao. Điểm cần hiểu đúng là hệ thống tản nhiệt tự nhiên phục vụ cho kết cấu của bơm, không phải để làm nguội dầu tải nhiệt đang lưu thông trong dây chuyền.
