Trong ngành chế biến thực phẩm, nhiều thiết bị cần được gia nhiệt ổn định để duy trì nhiệt độ của quá trình sấy, cô đặc, nấu, rang hoặc trao đổi nhiệt. Bơm dầu truyền nhiệt RY32-32-160 đảm nhiệm nhiệm vụ tuần hoàn dầu nóng từ thiết bị gia nhiệt đến khu vực sử dụng nhiệt, sau đó đưa dầu trở lại để tiếp tục chu trình.
Theo tài liệu nhà sản xuất, dòng bơm RY được sử dụng trong nhiều lĩnh vực công nghiệp, trong đó có ngành thực phẩm. Bơm phù hợp với dầu truyền nhiệt và chất lỏng có tính ăn mòn yếu, không chứa hạt rắn, với nhiệt độ môi chất không vượt quá 350°C.
RY32-32-160 tạo dòng tuần hoàn liên tục trong hệ thống dầu truyền nhiệt. Dầu sau khi được làm nóng sẽ được bơm đưa đến áo gia nhiệt, bộ trao đổi nhiệt hoặc đường ống truyền nhiệt của thiết bị chế biến thực phẩm.
Khi dầu đi qua khu vực sử dụng nhiệt, nhiệt lượng được truyền gián tiếp đến nguyên liệu hoặc không khí trong thiết bị. Dầu sau đó quay trở lại bộ gia nhiệt để được nâng nhiệt và tiếp tục tuần hoàn.
Nhờ dòng dầu được duy trì liên tục, nhiệt lượng không tập trung tại một vị trí mà được phân phối đều hơn trong hệ thống. Điều này hỗ trợ thiết bị chế biến duy trì nhiệt độ làm việc ổn định trong suốt quá trình sản xuất.
Vai trò của RY32-32-160 trong ngành thực phẩm là vận chuyển dầu tải nhiệt, không phải bơm trực tiếp nguyên liệu như sữa, nước giải khát, nước sốt hoặc dầu ăn thành phẩm.
Dầu truyền nhiệt lưu thông trong một mạch kín và truyền nhiệt qua bề mặt kim loại của áo gia nhiệt hoặc bộ trao đổi nhiệt. Cách gia nhiệt gián tiếp giúp dầu tải nhiệt không tiếp xúc trực tiếp với thực phẩm.
Vì vậy, RY32-32-160 phù hợp với khu vực phụ trợ nhiệt của dây chuyền chế biến. Bơm không nên được xem là bơm thực phẩm vệ sinh dùng cho môi chất tiếp xúc trực tiếp với sản phẩm nếu chưa có tài liệu xác nhận về vật liệu, tiêu chuẩn vệ sinh và cấu tạo bề mặt.
Bơm RY32-32-160 có lưu lượng 6 m³/h, cột áp 28 m, tốc độ quay 2.900 vòng/phút và sử dụng động cơ công suất 1,5 kW. Các thông số này phù hợp với hệ thống tuần hoàn dầu nóng quy mô nhỏ có tổng trở lực nằm trong khả năng của bơm.
Lưu lượng 6 m³/h giúp dầu được đưa liên tục qua thiết bị gia nhiệt và khu vực trao đổi nhiệt. Cột áp 28 m tạo năng lượng cần thiết để dầu vượt qua trở lực của đường ống, van và thiết bị sử dụng nhiệt.
Khi nhu cầu thực tế gần với điểm thiết kế, RY32-32-160 có thể phục vụ một cụm gia nhiệt nhỏ mà không cần sử dụng bơm có công suất quá lớn. Việc lựa chọn vẫn phải dựa trên lưu lượng dầu cần thiết và tổng tổn thất áp suất của toàn hệ thống.
Nhiệt độ không ổn định có thể làm thời gian gia nhiệt thay đổi và khiến nhiệt phân bố không đều trong thiết bị. RY32-32-160 hỗ trợ hạn chế tình trạng này bằng cách duy trì dòng dầu nóng tuần hoàn qua khu vực truyền nhiệt.
Bơm không trực tiếp điều chỉnh nhiệt độ nhưng quyết định khả năng vận chuyển nhiệt từ nguồn gia nhiệt đến thiết bị chế biến. Khi lưu lượng dầu ổn định, hệ thống điều khiển nhiệt độ có điều kiện phản ứng chính xác hơn với yêu cầu của quá trình.
Nếu bơm không tạo đủ lưu lượng, dầu di chuyển chậm và khả năng cấp nhiệt có thể suy giảm. Vì vậy, đường hút phải thông thoáng, thân bơm phải được mồi đầy dầu và bánh công tác phải quay đúng chiều.
Dòng bơm RY có khả năng vận chuyển dầu truyền nhiệt ở nhiệt độ cao, với giới hạn môi chất được nhà sản xuất công bố không vượt quá 350°C. Đặc điểm này cho phép RY32-32-160 tham gia vào các hệ thống cần nhiệt độ cao hơn khả năng cung cấp của nước nóng thông thường.
Tuy nhiên, nhiệt độ vận hành cụ thể phải phù hợp với loại dầu, thiết bị gia nhiệt, đường ống, van và yêu cầu công nghệ của dây chuyền thực phẩm. Giới hạn 350°C của dòng bơm không có nghĩa mọi quy trình chế biến đều cần hoặc được phép hoạt động ở mức nhiệt này.
Khi khởi động hệ thống nóng, tốc độ tăng nhiệt không được vượt quá 50°C mỗi giờ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm cũng không được lớn hơn 40°C. Việc gia nhiệt từ từ giúp hạn chế ứng suất nhiệt và sự giãn nở đột ngột của các chi tiết.
Nhà sản xuất khuyến cáo không vận hành bơm dưới 30% lưu lượng thiết kế. Đối với RY32-32-160, lưu lượng tối thiểu tương ứng khoảng 1,8 m³/h.
Trong dây chuyền thực phẩm, nhu cầu sử dụng nhiệt có thể giảm ở một số giai đoạn. Nếu thiết bị chỉ cần nhận lượng dầu thấp hơn giới hạn này, hệ thống nên có đường bypass để hồi một phần dầu, bảo đảm tổng lưu lượng qua bơm vẫn đạt mức tối thiểu.
Không nên đóng van hút để giảm lưu lượng. Van hút phải được mở hoàn toàn, còn lưu lượng được kiểm soát tại đường xả hoặc qua đường hồi thích hợp.
Bơm dầu truyền nhiệt RY32-32-160 phục vụ ngành chế biến thực phẩm bằng cách tuần hoàn dầu nóng trong hệ thống gia nhiệt gián tiếp. Bơm đưa dầu từ nguồn nhiệt đến áo gia nhiệt hoặc bộ trao đổi nhiệt, giúp duy trì quá trình truyền nhiệt liên tục và ổn định.
Với lưu lượng 6 m³/h, cột áp 28 m và động cơ 1,5 kW, model này phù hợp với các hệ thống dầu truyền nhiệt quy mô nhỏ có yêu cầu gần với điểm làm việc thiết kế.
RY32-32-160 chỉ vận chuyển dầu tải nhiệt trong mạch phụ trợ và không mặc nhiên phù hợp để bơm thực phẩm trực tiếp. Tài liệu hiện có không công bố tiêu chuẩn vệ sinh, vật liệu tiếp xúc thực phẩm hoặc chứng nhận dùng cho môi chất thực phẩm của riêng model này.

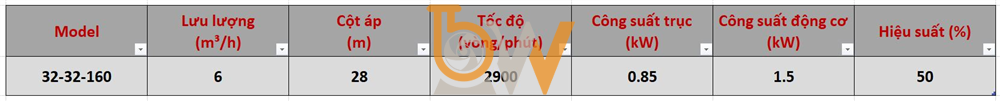

Bơm dầu truyền nhiệt RY32-32-160 được thiết kế để tuần hoàn dầu nóng trong các hệ thống công nghiệp đòi hỏi lưu lượng ổn định, khả năng chịu nhiệt cao và vận hành liên tục. Model có lưu lượng 6 m³/h, cột áp 28 m, tốc độ quay 2.900 vòng/phút, công suất trục 0,85 kW và sử dụng động cơ 1,5 kW. Các thông số này tạo nên một điểm làm việc rõ ràng, thuận lợi cho việc lựa chọn và kiểm soát bơm trong hệ thống.
Dòng bơm RY có khả năng vận chuyển chất lỏng ở nhiệt độ không vượt quá 350°C. Đây là đặc điểm quan trọng đối với những hệ thống phải duy trì dòng dầu nóng liên tục trong thời gian dài. Môi chất phù hợp là dầu truyền nhiệt sạch, có tính ăn mòn yếu và không chứa hạt rắn.
Khả năng chịu nhiệt của bơm không chỉ phụ thuộc vào thân bơm mà còn liên quan đến cách bố trí trục, ổ bi, bộ làm kín và kết cấu tản nhiệt tự nhiên. Buồng dầu nóng được bố trí cách cụm ổ bi qua nắp bơm và giá đỡ, giúp hạn chế nhiệt truyền trực tiếp đến khu vực truyền động.
Để đáp ứng yêu cầu làm việc ở nhiệt độ cao, bơm phải được gia nhiệt từ từ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, còn tốc độ tăng nhiệt không được lớn hơn 50°C mỗi giờ. Quy trình này hạn chế ứng suất nhiệt và sự giãn nở không đồng đều giữa các chi tiết.
RY32-32-160 được thiết kế để tạo lưu lượng 6 m³/h tại cột áp 28 m. Khi hệ thống có tổng trở lực phù hợp, bơm có thể duy trì dòng dầu tuần hoàn đều và hạn chế sự dao động áp suất.
Khả năng đáp ứng yêu cầu kỹ thuật phụ thuộc vào việc vận hành bơm gần điểm thiết kế. Nếu lưu lượng quá cao, động cơ và cụm trục có thể chịu tải lớn hơn. Nếu lưu lượng quá thấp, dầu nóng lưu lại lâu trong thân bơm và gây tích tụ nhiệt.
Nhà sản xuất quy định lưu lượng không được thấp hơn 30% lưu lượng thiết kế. Đối với RY32-32-160, lưu lượng tối thiểu cần duy trì là khoảng 1,8 m³/h. Khi hệ thống cần lưu lượng thấp hơn, phải sử dụng đường bypass để bảo đảm dầu vẫn tuần hoàn qua bơm.
Các bộ phận chịu áp của dòng bơm RY được thiết kế với cấp áp lực 16 bar. Kết cấu này giúp thân và nắp bơm chịu được áp suất của dầu trong quá trình tuần hoàn, đồng thời tạo khoảng dự phòng so với cột áp làm việc danh định của RY32-32-160.
Khả năng chịu áp ổn định còn phụ thuộc vào chất lượng lắp đặt đường ống. Đường hút và đường xả phải có giá đỡ độc lập, không được để trọng lượng hoặc lực giãn nở của đường ống tác động trực tiếp lên mặt bích bơm. Điều này giúp hạn chế biến dạng thân bơm và sai lệch vị trí giữa các bộ phận quay.
RY32-32-160 vận hành ở tốc độ 2.900 vòng/phút nên độ đồng tâm giữa trục bơm và trục động cơ phải được kiểm soát chặt chẽ. Sai lệch tại vành ngoài khớp nối không được vượt quá 0,1 mm, còn khoảng cách giữa hai đầu trục cần duy trì khoảng 2–3 mm.
Khi hai trục được căn chỉnh chính xác, tải tác động lên ổ bi và bộ làm kín được phân bố đều hơn. Bơm nhờ đó hạn chế rung động, tiếng ồn và hiện tượng nóng ổ bi trong quá trình hoạt động.
Biên độ rung của bơm không được vượt quá 0,06 mm. Đây là giới hạn quan trọng để đánh giá trạng thái của bánh công tác, trục, ổ bi và khớp nối. Nếu độ rung tăng bất thường, bơm cần được kiểm tra trước khi tiếp tục vận hành kéo dài.
Hệ thống làm kín của dòng bơm RY sử dụng kết cấu kết hợp giữa vật liệu chèn và phớt dầu cao su chịu nhiệt. Phần chèn hạn chế dầu nóng rò rỉ theo trục, còn phớt dầu tạo lớp bảo vệ bổ sung cho cụm ổ bi.
Kết cấu làm kín nhiều lớp giúp bơm làm việc phù hợp hơn trong môi trường dầu nóng. Tuy nhiên, hiệu quả làm kín phụ thuộc vào độ đồng tâm của trục, mức độ ép vật liệu chèn và quá trình tăng nhiệt đúng quy định.
Nếu trục rung hoặc bị lệch, phần chèn và mép phớt sẽ chịu lực không đều, làm tăng nguy cơ mài mòn và rò rỉ. Vì vậy, yêu cầu làm kín và yêu cầu kiểm soát rung động phải được thực hiện đồng thời.
Cụm ổ bi giữ trục quay đúng tâm trong suốt thời gian bơm hoạt động. Ổ bi phía bánh công tác được bôi trơn bằng dầu truyền nhiệt sạch, còn ổ bi phía khớp nối sử dụng mỡ bôi trơn theo yêu cầu của nhà sản xuất.
Việc sử dụng hai phương thức bôi trơn phù hợp với từng vị trí giúp hạn chế ma sát và kiểm soát nhiệt phát sinh. Ổ bi cần được kiểm tra lần đầu sau khoảng 300 giờ hoạt động, còn mỡ bôi trơn được kiểm tra và bổ sung theo chu kỳ khoảng 3.000 giờ.
Các chu kỳ này giúp phát hiện sớm tình trạng thiếu bôi trơn, mài mòn hoặc nhiệt độ ổ bi tăng, từ đó duy trì độ ổn định của bơm trong điều kiện vận hành khắt khe.
Bơm phải luôn được điền đầy dầu trước khi khởi động. Nếu trong thân bơm còn nhiều không khí, bánh công tác không thể truyền năng lượng ổn định cho môi chất, làm lưu lượng và áp suất cửa xả dao động.
Van hút cần được mở hoàn toàn trong quá trình vận hành. Lưu lượng phải được điều chỉnh bằng van xả hoặc đường bypass, không nên khép van hút vì có thể làm giảm áp suất đầu vào và khiến dòng dầu thiếu ổn định.
Bơm không được chạy với van xả đóng quá ba phút. Khi dòng dầu bị chặn, bánh công tác vẫn truyền năng lượng vào lượng dầu nằm trong thân bơm, làm nhiệt độ tăng nhanh và gây bất lợi cho trục, ổ bi cùng bộ làm kín.
Khi dừng hệ thống, bơm cần tiếp tục tuần hoàn dầu trong giai đoạn hạ nhiệt. Chỉ nên ngừng bơm sau khi nhiệt độ môi chất giảm xuống dưới 100°C nhằm hạn chế nhiệt tích tụ trong thân máy.
Bơm dầu truyền nhiệt RY32-32-160 đáp ứng các yêu cầu kỹ thuật khắt khe nhờ khả năng vận chuyển dầu nóng đến 350°C, tạo lưu lượng 6 m³/h tại cột áp 28 m và duy trì tốc độ quay 2.900 vòng/phút với động cơ 1,5 kW.
Khả năng làm việc ổn định còn được hỗ trợ bởi kết cấu chịu áp 16 bar, hệ thống làm kín chịu nhiệt, phương thức bôi trơn riêng cho từng ổ bi và yêu cầu kiểm soát độ rung dưới 0,06 mm. Tuy nhiên, các đặc điểm này chỉ phát huy hiệu quả khi bơm được lắp đặt đúng tâm, gia nhiệt từ từ và duy trì lưu lượng từ khoảng 1,8 m³/h trở lên.
RY32-32-160 phù hợp với những hệ thống cần kiểm soát chặt chẽ lưu lượng, nhiệt độ và độ ổn định cơ học. Việc tuân thủ đúng điểm làm việc và hướng dẫn vận hành là điều kiện quyết định để bơm đáp ứng tốt các yêu cầu kỹ thuật trong quá trình sử dụng.
