Sự linh hoạt trong nâng cấp hệ thống của Bơm dầu truyền nhiệt RY80-50-250 thể hiện chủ yếu ở khả năng tích hợp vào hệ thống dầu nóng, kết cấu theo từng cụm, phương án truyền động linh hoạt và khả năng bố trí bơm dự phòng hoặc đường bypass khi yêu cầu vận hành thay đổi.

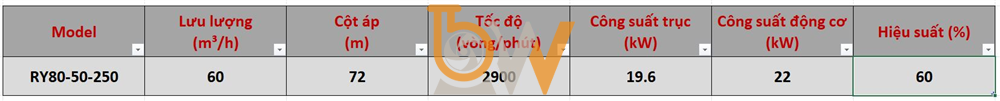

Với điểm làm việc 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 có thể được xem là một cấu hình phù hợp cho nhiều hệ thống tuần hoàn dầu tải nhiệt công nghiệp có yêu cầu tương ứng.
RY80-50-250 được chia thành các cụm chính gồm thân bơm, rôto, ổ trục, làm kín và truyền động.
Cách bố trí này tạo thuận lợi khi hệ thống cần bảo dưỡng, thay thế từng bộ phận hoặc cải tạo cụm truyền động mà không phải xem toàn bộ bơm như một kết cấu liền khối.
Các bộ phận chính bao gồm thân bơm, nắp bơm, bánh công tác, trục, hai ổ bi, packing, phớt dầu và khớp nối mềm. Đây là cấu trúc tương đối rõ ràng cho công việc sửa chữa và nâng cấp thiết bị phụ trợ xung quanh bơm.

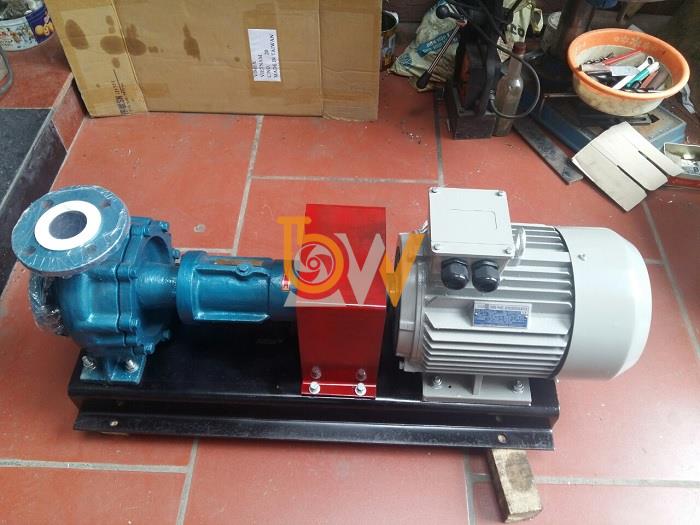

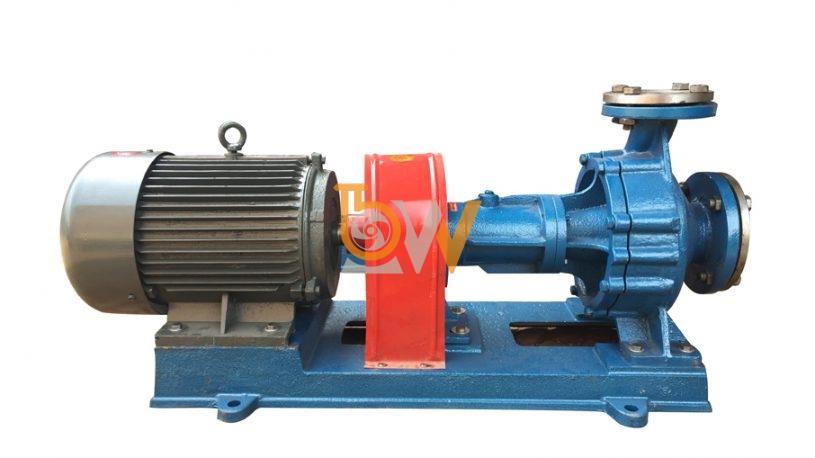

Bơm và động cơ của RY80-50-250 được lắp đồng tâm trên cùng một bệ máy và kết nối bằng khớp nối mềm kiểu ba chấu.
Dòng RY có thể sử dụng động cơ thông thường hoặc động cơ phòng nổ tùy theo yêu cầu ứng dụng.
Điều này tạo ra một mức độ linh hoạt đáng kể khi nhà máy thay đổi điều kiện khu vực lắp đặt, chẳng hạn chuyển sang môi trường có yêu cầu an toàn phòng nổ cao hơn.
Tuy nhiên, khi thay đổi động cơ vẫn phải kiểm tra đầy đủ công suất, tốc độ, kích thước lắp đặt và căn chỉnh đồng tâm, không thể chỉ thay động cơ dựa trên cùng công suất danh nghĩa.
Kích thước bệ máy của dòng RY tuân theo GB5660. Việc sử dụng kích thước theo tiêu chuẩn giúp quá trình thiết kế móng, bố trí bơm – động cơ và lập phương án lắp đặt có cơ sở rõ ràng hơn.
Đây là lợi thế khi hệ thống dầu nóng được cải tạo hoặc thay đổi bố trí thiết bị.
Dù vậy, tiêu chuẩn bệ máy không đồng nghĩa mọi model có thể thay thế trực tiếp cho nhau. Khi nâng cấp sang bơm khác vẫn cần kiểm tra kích thước thực tế, vị trí mặt bích, chiều cao tâm trục và móng máy.
Đối với những hệ thống quan trọng, hướng dẫn của dòng RY khuyến nghị bố trí hai bơm vận hành luân phiên hoặc một bơm làm việc và một bơm dự phòng.
Đây là một trong những phương án nâng cấp hệ thống rõ ràng nhất đối với RY80-50-250.
Khi dây chuyền sản xuất yêu cầu độ liên tục cao hơn, việc bổ sung một bơm dự phòng giúp quá trình bảo dưỡng hoặc xử lý sự cố không nhất thiết phải làm gián đoạn toàn bộ hệ thống dầu tải nhiệt.
Trong cấu hình hai bơm, các thiết bị có thể được vận hành luân phiên để kiểm tra tình trạng sẵn sàng và phân bổ thời gian làm việc.
Bơm dự phòng được khuyến nghị khởi động, dừng kiểm tra ít nhất mỗi tuần để bảo đảm tình trạng cơ khí và độ kín của đường ống kết nối.
Khi hệ thống được nâng cấp hoặc thay đổi nhu cầu sử dụng nhiệt, lưu lượng yêu cầu đôi khi có thể giảm xuống.
RY80-50-250 không nên vận hành ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu hệ thống bắt buộc hoạt động ở vùng lưu lượng thấp, một giải pháp được hướng dẫn là bố trí đường hồi hoặc bypass tại phía xả để duy trì lưu lượng tối thiểu qua bơm.
Điều này tạo thêm khả năng thích ứng khi tải nhiệt của dây chuyền biến động.
Tuy nhiên, nếu hệ thống thường xuyên yêu cầu lưu lượng thấp đáng kể, giải pháp phù hợp hơn có thể là lựa chọn một cỡ bơm nhỏ hơn thay vì duy trì RY80-50-250 ở trạng thái không phù hợp kéo dài.
Trong cùng nhóm kích thước có model RY80-50-250A, với thông số:
Biến thể A cho thấy dòng RY có phương án sử dụng bánh công tác đã được giảm đường kính để tạo đặc tính làm việc khác.
Nếu hệ thống thay đổi yêu cầu lưu lượng hoặc cột áp, đây là một cơ sở để xem xét cấu hình bơm phù hợp hơn. Tuy nhiên, không nên hiểu rằng RY80-50-250 có thể tự động chuyển thành RY80-50-250A chỉ bằng một thao tác đơn giản; việc thay đổi cấu hình phải được tính toán và xác nhận kỹ thuật.
Đường hút và đường xả của RY80-50-250 được yêu cầu có giá đỡ hoặc hệ thống treo độc lập, không để trọng lượng đường ống truyền trực tiếp lên thân bơm.
Cách lắp đặt này có lợi khi hệ thống được mở rộng hoặc điều chỉnh đường ống, vì tải trọng cơ khí của phần đường ống không nên tác động trực tiếp đến bơm.
Khi cải tạo hệ thống, vẫn cần kiểm tra lại độ đồng tâm của bơm và động cơ sau khi thay đổi đường ống để tránh phát sinh ứng suất làm lệch cụm máy.
RY80-50-250 sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Đặc điểm này giúp giảm một hạng mục phụ trợ khi thiết kế hoặc nâng cấp hệ thống. Người sử dụng không phải mở rộng thêm mạch nước làm mát riêng cho cụm bơm theo phương án truyền thống.
Nhờ đó, việc bố trí thêm bơm hoặc cải tạo khu vực đặt thiết bị có thể đơn giản hơn về số lượng đường ống phụ trợ.
Mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được thiết kế theo cấp áp suất 16 bar.
Thông số này là cơ sở để kỹ sư xem xét mức độ tương thích khi cải tạo đường ống hoặc thay đổi thiết bị trong hệ thống.
Tuy nhiên, 16 bar chỉ là cấp chịu áp của bộ phận liên quan, không phải khả năng nâng áp vận hành của bơm lên 16 bar. Khi nâng cấp hệ thống vẫn phải tính toán dựa trên đặc tính lưu lượng – cột áp của RY80-50-250.
RY80-50-250 có nhiều yếu tố hỗ trợ việc tích hợp và cải tạo hệ thống, nhưng tài liệu kỹ thuật không xác nhận đây là một bơm có thiết kế “module nâng cấp” theo nghĩa có thể tự do thay bánh công tác, động cơ hoặc tăng công suất mà không cần tính toán.
Mọi thay đổi liên quan đến lưu lượng, cột áp, công suất động cơ, bánh công tác hoặc đường ống đều phải kiểm tra lại điểm làm việc của hệ thống.
Sự linh hoạt của RY80-50-250 nên được hiểu là thuận lợi trong tích hợp, bảo dưỡng, bố trí dự phòng và điều chỉnh cấu hình hệ thống, thay vì khả năng nâng công suất tùy ý.
Sự linh hoạt trong nâng cấp hệ thống của Bơm dầu truyền nhiệt RY80-50-250 thể hiện qua kết cấu chia thành nhiều cụm, truyền động bằng khớp nối mềm, khả năng sử dụng động cơ thường hoặc phòng nổ, bố trí bơm dự phòng và bổ sung đường bypass khi tải hệ thống thay đổi.
Bên cạnh đó, kết cấu tản nhiệt tự nhiên giúp giảm nhu cầu về mạch nước làm mát phụ trợ, còn biến thể RY80-50-250A cung cấp thêm một lựa chọn đặc tính làm việc trong cùng nhóm bơm. Tuy nhiên, mọi phương án nâng cấp vẫn cần được tính toán theo lưu lượng, cột áp, công suất và đặc tính thực tế của hệ thống, thay vì chỉ dựa vào khả năng lắp đặt cơ khí của bơm
Giải pháp tuần hoàn nhiệt cho lò sấy gỗ bằng Bơm dầu truyền nhiệt RY80-50-250 phù hợp với hệ thống sử dụng dầu tải nhiệt để đưa năng lượng từ nguồn gia nhiệt đến bộ trao đổi nhiệt của lò sấy. Dòng RY được xác định có ứng dụng trong ngành chế biến gỗ, còn với lò sấy cụ thể, RY80-50-250 có thể được sử dụng khi hệ thống được thiết kế theo phương án tuần hoàn dầu nóng.
Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, bơm đáp ứng các vòng tuần hoàn dầu tải nhiệt có lưu lượng tương đối lớn và trở lực đường ống phù hợp.
Trong hệ thống này, RY80-50-250 không trực tiếp tạo nhiệt và cũng không đảm nhiệm việc tuần hoàn không khí trong buồng sấy.
Nhiệm vụ của bơm là vận chuyển dầu tải nhiệt theo vòng kín:
Nguồn gia nhiệt → RY80-50-250 → bộ trao đổi nhiệt của lò sấy → đường dầu hồi → nguồn gia nhiệt.
Dầu sau khi được gia nhiệt được bơm tới khu vực trao đổi nhiệt. Tại đây, một phần nhiệt lượng được truyền sang hệ thống sấy, sau đó dầu quay trở về nguồn nhiệt để tiếp tục chu trình.
Nhờ bơm vận hành liên tục, quá trình cung cấp nhiệt cho lò sấy có thể được duy trì ổn định hơn.
Tại điểm làm việc đang xét, Bơm dầu truyền nhiệt RY80-50-250 đạt lưu lượng 60 m³/h.
Đối với hệ thống sấy gỗ sử dụng dầu tải nhiệt, lưu lượng dầu có vai trò trực tiếp trong việc vận chuyển nhiệt từ nguồn gia nhiệt đến bộ trao đổi nhiệt.
Khi dòng dầu được duy trì ổn định, nhiệt lượng cũng được đưa liên tục tới khu vực sử dụng. Điều này phù hợp với các hệ thống sấy cần hoạt động trong thời gian dài và yêu cầu quá trình gia nhiệt không bị gián đoạn.
Một vòng dầu tải nhiệt cho lò sấy có thể gồm nhiều đoạn đường ống, van, co cút và thiết bị trao đổi nhiệt.
Những thành phần này đều gây tổn thất áp suất.
Cột áp 72 m của RY80-50-250 cung cấp năng lượng để dầu vượt qua trở lực của hệ thống và tiếp tục tuần hoàn về nguồn gia nhiệt.
Vì vậy, cột áp 72 m đặc biệt có ý nghĩa khi khoảng cách giữa nguồn nhiệt và lò sấy tương đối lớn hoặc hệ thống có nhiều thiết bị trên đường dầu.
Tuy nhiên, để đạt đúng khoảng 60 m³/h – 72 m, tổng trở lực thực tế phải phù hợp với đường đặc tính của bơm.
RY80-50-250 sử dụng động cơ 22 kW, truyền chuyển động qua khớp nối mềm tới trục bơm.
Khi bánh công tác quay ở khoảng 2.900 vòng/phút, dầu tải nhiệt nhận năng lượng và được đẩy qua hệ thống.
Tại điểm 60 m³/h – 72 m, công suất trên trục khoảng 19,6 kW. Đây là cơ sở giúp bơm duy trì khả năng tuần hoàn dầu trong một hệ thống có đặc tính tương ứng.
Dòng RY được thiết kế để vận chuyển chất lỏng nhiệt độ cao, có tính ăn mòn yếu và không chứa hạt rắn, với nhiệt độ môi chất không vượt quá 350°C.
Đặc điểm này phù hợp với vai trò bơm tuần hoàn dầu nóng cho hệ thống gia nhiệt của lò sấy gỗ.
Tuy nhiên, 350°C là giới hạn nhiệt độ môi chất của dòng bơm, không phải nhiệt độ sấy gỗ hay nhiệt độ vận hành bắt buộc của hệ thống. Nhiệt độ thực tế phải được xác định theo dầu tải nhiệt và yêu cầu công nghệ của lò sấy.
RY80-50-250 sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Đối với hệ thống lò sấy gỗ, đặc điểm này giúp giảm nhu cầu bố trí thêm một mạch nước làm mát riêng cho bơm.
Nhờ đó, cụm tuần hoàn nhiệt có thể giảm bớt đường ống và thiết bị phụ trợ, thuận lợi hơn cho việc bố trí và bảo dưỡng.
Đường hút và đường đẩy của RY80-50-250 cần có giá đỡ hoặc hệ thống treo độc lập.
Không nên để trọng lượng đường ống truyền trực tiếp lên cửa hút, cửa xả hoặc thân bơm.
Điều này đặc biệt quan trọng trong hệ thống dầu nóng vì đường ống có thể chịu ảnh hưởng của giãn nở nhiệt. Nếu tải trọng đường ống tác động lên bơm, độ đồng tâm có thể bị ảnh hưởng và làm tăng rung động.
Trước khi đưa hệ thống vào vận hành cũng cần súc rửa đường ống và lắp bộ lọc ở phía hút để hạn chế cặn, xỉ hàn hoặc dị vật đi vào bánh công tác.
Khi bắt đầu vận hành với dầu nóng, RY80-50-250 cần được gia nhiệt sơ bộ.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Việc tăng nhiệt từ từ giúp thân bơm, trục, ổ bi và bộ làm kín thích nghi với sự giãn nở nhiệt trước khi hệ thống đạt điều kiện vận hành ổn định.
Dòng RY không nên hoạt động kéo dài ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế.
Nếu hệ thống lò sấy giảm nhu cầu nhiệt nhưng bơm vẫn phải tiếp tục chạy, cần xem xét bố trí đường hồi bypass để bảo đảm lưu lượng tối thiểu qua bơm.
Việc duy trì lưu lượng phù hợp giúp hạn chế rung, nhiệt bất thường và giữ cho vòng dầu tải nhiệt vận hành ổn định.
Khi RY80-50-250 vận hành trong hệ thống lò sấy gỗ, cần thường xuyên kiểm tra lưu lượng, áp suất cửa xả, độ rung, nhiệt độ ổ trục và nhiệt độ thân bơm.
Nếu xuất hiện tiếng ồn lớn, rung bất thường hoặc nhiệt độ ổ bi tăng mạnh, cần kiểm tra ngay.
Việc duy trì bơm hoạt động ổn định giúp tránh gián đoạn dòng dầu nóng và hạn chế ảnh hưởng tới quá trình cấp nhiệt cho lò sấy.
Giải pháp tuần hoàn nhiệt cho lò sấy gỗ bằng Bơm dầu truyền nhiệt RY80-50-250 dựa trên việc sử dụng bơm để duy trì một vòng dầu tải nhiệt kín giữa nguồn gia nhiệt và thiết bị trao đổi nhiệt của lò sấy.
Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 có khả năng phục vụ những hệ thống tuần hoàn dầu nóng có quy mô và trở lực phù hợp.
Vai trò cốt lõi của bơm là duy trì dòng dầu nóng liên tục, đưa nhiệt từ nguồn gia nhiệt đến lò sấy và đưa dầu hồi trở lại, qua đó hỗ trợ hệ thống sấy gỗ vận hành ổn định và liên tục
