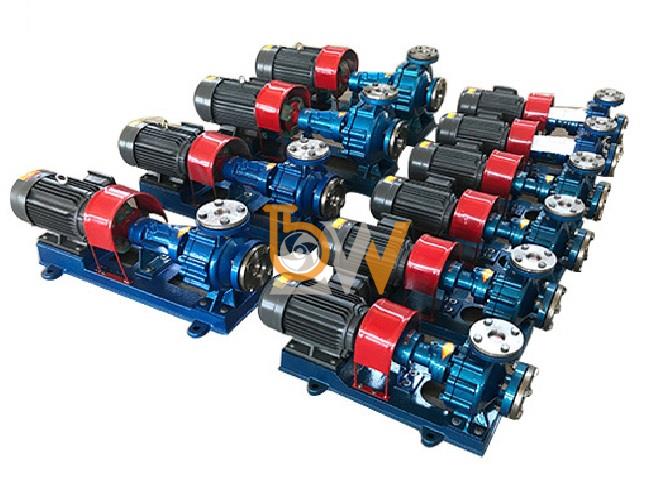

Bơm dầu truyền nhiệt RY100-65-200A giúp nâng cao hiệu quả truyền nhiệt chủ yếu bằng cách duy trì dòng dầu nóng tuần hoàn ổn định giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt. Với lưu lượng 94 m3/h, cột áp 44 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, bơm có khả năng vận chuyển dầu liên tục trong hệ thống.
Lưu lượng 94 m3/h giúp dầu truyền nhiệt được lưu thông đều qua đường ống và thiết bị trao đổi nhiệt.
Khi dòng dầu được duy trì ổn định, nhiệt lượng được đưa đến thiết bị liên tục hơn, qua đó hỗ trợ quá trình truyền nhiệt diễn ra đồng đều.
Cột áp 44 m giúp bơm vượt qua tổn thất trên đường ống, van và các thiết bị trong hệ thống.
Nhờ đó, lưu lượng dầu ít bị suy giảm khi đi qua các vị trí có trở lực, góp phần duy trì hiệu quả truyền nhiệt trong toàn bộ dây chuyền.
Dòng bơm RY được thiết kế để làm việc với môi chất có nhiệt độ không vượt quá 350°C, tính ăn mòn yếu và không chứa hạt rắn.
Khả năng này giúp RY100-65-200A duy trì quá trình tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp có yêu cầu nhiệt độ cao.
Khi bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút, dầu được hút vào theo hướng trục và đẩy ra theo hướng tâm.
Quá trình này tạo dòng chảy liên tục, giúp dầu nóng thường xuyên được đưa đến khu vực cần trao đổi nhiệt và quay trở lại nguồn gia nhiệt.
Động cơ 22 kW cung cấp mô-men cho trục và bánh công tác, giúp bơm duy trì tốc độ quay và khả năng tuần hoàn dầu theo điểm làm việc thiết kế.
Sự ổn định của cụm truyền động góp phần giữ lưu lượng và cột áp ổn định hơn trong quá trình vận hành.
Bơm không nên vận hành dưới 30% lưu lượng thiết kế nếu không có đường hồi hoặc bypass.
Duy trì lưu lượng phù hợp giúp hạn chế tích nhiệt cục bộ trong bơm và bảo đảm dầu tiếp tục lưu thông qua hệ thống, từ đó hỗ trợ quá trình trao đổi nhiệt ổn định hơn.
Bơm dầu truyền nhiệt RY100-65-200A giúp nâng cao hiệu quả truyền nhiệt bằng cách duy trì dòng dầu nóng liên tục với lưu lượng 94 m3/h và cột áp 44 m.
Khả năng tuần hoàn ổn định, làm việc với dầu nhiệt độ cao và sử dụng động cơ 22 kW giúp bơm hỗ trợ phân phối nhiệt đều hơn trong hệ thống. Hiệu quả truyền nhiệt thực tế vẫn phụ thuộc thêm vào nhiệt độ dầu, thiết bị trao đổi nhiệt và điều kiện vận hành của toàn bộ dây chuyền.
Bơm dầu truyền nhiệt RY100-65-200A là dạng bơm ly tâm dùng để tuần hoàn dầu tải nhiệt trong hệ thống gia nhiệt công nghiệp. Cấu tạo của bơm được thiết kế để truyền năng lượng từ động cơ sang dòng dầu và duy trì quá trình vận hành ổn định ở nhiệt độ cao.
Thân bơm tạo khoang dẫn dòng, tiếp nhận dầu từ cửa hút và hướng dầu đến cửa đẩy. Bộ phận này đồng thời chịu áp lực và nhiệt độ của dầu trong quá trình vận hành.
Bánh công tác là bộ phận trực tiếp tạo năng lượng cho dòng dầu. Khi quay ở tốc độ 2900 vòng/phút, bánh công tác tạo lực ly tâm, làm tăng vận tốc và áp suất của dầu truyền nhiệt.
Trục bơm có nhiệm vụ truyền mô-men từ động cơ đến bánh công tác. Độ thẳng và độ đồng tâm của trục ảnh hưởng trực tiếp đến độ rung và khả năng vận hành ổn định của bơm.
Ổ trục giúp đỡ và định vị trục bơm trong quá trình quay. Bộ phận này giúp giảm ma sát, giữ trục ổn định và hạn chế rung động khi bơm hoạt động liên tục.
Cụm làm kín trục có nhiệm vụ hạn chế dầu nóng rò rỉ ra ngoài tại vị trí trục đi qua thân bơm. Đây là bộ phận quan trọng đối với bơm dầu truyền nhiệt do môi chất thường làm việc ở nhiệt độ cao.
Khớp nối truyền chuyển động từ động cơ đến trục bơm. RY100-65-200A sử dụng động cơ công suất 22 kW, kết hợp với cụm bơm để đáp ứng lưu lượng 94 m3/h và cột áp 44 m.
Cấu tạo chính của Bơm dầu truyền nhiệt RY100-65-200A gồm thân bơm, bánh công tác, trục bơm, ổ trục, bộ phận làm kín, khớp nối và động cơ. Các bộ phận này phối hợp để tạo và duy trì dòng dầu tải nhiệt ổn định trong hệ thống gia nhiệt công nghiệp.
