Ứng dụng Bơm dầu truyền nhiệt RY80-50-250A cho hệ thống gia nhiệt gián tiếp
Bơm dầu truyền nhiệt RY80-50-250A được sử dụng trong hệ thống gia nhiệt gián tiếp để đưa dầu nóng tuần hoàn từ nguồn gia nhiệt đến thiết bị cần nhận nhiệt. Dầu không tiếp xúc trực tiếp với sản phẩm mà truyền nhiệt qua thành ống, áo gia nhiệt, dàn ống hoặc bộ trao đổi nhiệt.
Cách bố trí này giúp tách nguồn nhiệt khỏi nguyên liệu, đồng thời cho phép một nguồn gia nhiệt phục vụ nhiều thiết bị trong dây chuyền. RY80-50-250A giữ vai trò tạo dòng dầu liên tục, bảo đảm dầu nóng đến đúng vị trí và quay về nguồn gia nhiệt để tiếp tục chu trình.
Cấu tạo của mạch gia nhiệt gián tiếp có bơm tuần hoàn
Một mạch gia nhiệt gián tiếp thường gồm lò dầu hoặc bộ gia nhiệt, bơm tuần hoàn, đường dầu cấp, thiết bị trao đổi nhiệt, đường dầu hồi, van điều tiết và các cảm biến kiểm soát. RY80-50-250A nằm trên tuyến tuần hoàn giữa nguồn dầu và thiết bị sử dụng nhiệt.
Dầu được làm nóng tại nguồn gia nhiệt rồi đi vào cửa hút hoặc tuyến cấp của bơm. Bơm tạo chênh lệch áp suất để đẩy dầu qua đường ống và các bề mặt trao đổi nhiệt. Sau khi truyền nhiệt, dầu đi theo đường hồi về nguồn gia nhiệt.
Mạch tuần hoàn cần được thiết kế kín, đủ dầu và hạn chế lọt khí. Các vị trí phớt, mặt bích, van và mối nối phải được kiểm tra vì rò rỉ làm giảm lượng dầu, ảnh hưởng đến lưu lượng và gây mất an toàn khi dầu ở nhiệt độ cao.
Vai trò của RY80-50-250A trong quá trình truyền nhiệt
RY80-50-250A không trực tiếp tạo ra nhiệt mà vận chuyển nhiệt thông qua dầu truyền nhiệt. Bơm duy trì dòng chảy để dầu liên tục nhận nhiệt tại lò dầu và truyền nhiệt tại thiết bị sản xuất.
Nếu dòng dầu bị gián đoạn, thiết bị nhận nhiệt có thể giảm nhiệt nhanh, gây ảnh hưởng đến sản phẩm hoặc phản ứng đang diễn ra. Khi dòng dầu ổn định, bề mặt trao đổi nhiệt có điều kiện làm việc liên tục và nhiệt độ tại thiết bị dễ kiểm soát hơn.
Bơm cũng giúp phân phối nhiệt đến nhiều vị trí trong một hệ thống. Khi đường ống và van được thiết kế cân bằng, dầu có thể cấp cho nhiều áo bồn, dàn gia nhiệt hoặc bộ trao đổi nhiệt theo nhu cầu của từng công đoạn.
Gia nhiệt cho bồn phản ứng
Trong bồn phản ứng, dầu nóng thường đi qua áo gia nhiệt bao quanh thân bồn hoặc đáy bồn. RY80-50-250A đưa dầu qua khoang áo để truyền nhiệt vào hỗn hợp bên trong mà không tiếp xúc trực tiếp với hóa chất.
Dòng dầu đều giúp giảm chênh lệch nhiệt giữa các khu vực của bồn. Điều này có ý nghĩa khi nhiệt độ ảnh hưởng đến tốc độ phản ứng, độ tinh khiết hoặc tính chất sản phẩm.
Bơm cần được kết hợp với cảm biến nhiệt độ trong bồn, nhiệt độ dầu cấp và nhiệt độ dầu hồi. Dữ liệu này giúp điều chỉnh công suất lò dầu và lưu lượng tuần hoàn theo từng giai đoạn của phản ứng.
Gia nhiệt cho bồn phối trộn
Bồn phối trộn có thể cần gia nhiệt để giảm độ nhớt, hỗ trợ hòa tan hoặc duy trì khả năng phân tán của nguyên liệu. RY80-50-250A tuần hoàn dầu qua áo bồn, giúp nhiệt phân bố quanh thành và đáy thiết bị.
Khi dầu được cấp đều, nguyên liệu ít bị quá nóng tại vùng gần thành bồn. Nhiệt độ ổn định cũng hỗ trợ cánh khuấy làm việc hiệu quả hơn, nhất là với hỗn hợp có độ nhớt cao.
Lưu lượng dầu cần được điều chỉnh theo khối lượng nguyên liệu và tốc độ phối trộn. Khi bồn đã đạt nhiệt độ yêu cầu, có thể giảm mức gia nhiệt hoặc điều chỉnh dòng dầu để duy trì nhiệt mà không cung cấp dư năng lượng.
Gia nhiệt cho bồn chứa và bồn giữ nhiệt
Một số nguyên liệu cần được giữ ở nhiệt độ ổn định trong thời gian chờ cấp liệu hoặc chuyển sang công đoạn tiếp theo. Khi nhiệt độ giảm, nguyên liệu có thể tăng độ nhớt, đông đặc hoặc khó bơm.
RY80-50-250A đưa dầu nóng qua áo bồn để bù phần nhiệt thất thoát. Dầu truyền nhiệt gián tiếp giúp duy trì trạng thái của nguyên liệu mà không cần đặt bộ gia nhiệt trực tiếp vào bên trong bồn.
Đối với bồn chứa lớn, cần chú ý đến khả năng phân phối dầu quanh toàn bộ áo gia nhiệt. Nếu một khu vực nhận ít dầu, nguyên liệu có thể nguội cục bộ và tạo lớp bám trên thành bồn.
Gia nhiệt cho máy sấy gián tiếp
Trong máy sấy gián tiếp, dầu nóng đi qua dàn ống, tấm gia nhiệt hoặc bề mặt trao đổi nhiệt. Nhiệt từ dầu được truyền sang không khí hoặc vật liệu cần sấy qua lớp kim loại trung gian.
RY80-50-250A duy trì lưu lượng dầu qua cụm gia nhiệt, giúp nhiệt độ không khí và bề mặt sấy ổn định hơn. Đây là yếu tố quan trọng đối với sản phẩm dạng bột, hạt, tinh thể hoặc vật liệu cần kiểm soát độ ẩm.
Gia nhiệt gián tiếp hạn chế nguy cơ dầu tiếp xúc với sản phẩm. Nếu nhiệt độ sấy thay đổi theo từng giai đoạn, hệ thống có thể điều chỉnh nhiệt độ dầu, van phân phối hoặc tốc độ tuần hoàn theo yêu cầu của máy sấy.
Gia nhiệt cho bộ trao đổi nhiệt
Bộ trao đổi nhiệt dùng dầu nóng ở một phía và dòng sản phẩm hoặc môi chất cần gia nhiệt ở phía còn lại. Hai dòng không trộn lẫn mà truyền nhiệt qua vách ngăn.
RY80-50-250A phải duy trì lưu lượng phù hợp qua bộ trao đổi để nhiệt độ dòng ra đạt yêu cầu. Lưu lượng quá thấp làm giảm lượng nhiệt truyền. Lưu lượng quá cao có thể làm tăng công suất bơm mà không tạo ra hiệu quả tương ứng.
Nhiệt độ dầu cấp và hồi cần được theo dõi để đánh giá tình trạng truyền nhiệt. Nếu chênh lệch nhiệt thay đổi bất thường, cần kiểm tra bề mặt trao đổi, bộ lọc, van và tình trạng dầu.
Gia nhiệt đường ống và van công nghệ
Các nguyên liệu có độ nhớt cao hoặc dễ kết tinh cần được giữ nhiệt trên đường vận chuyển. Nếu đường ống, van hoặc bộ lọc bị nguội, nguyên liệu có thể bám lại, làm tăng trở lực và cản trở lưu lượng.
Dầu nóng từ RY80-50-250A có thể được tuần hoàn qua ống lồng, áo ống hoặc các bộ phận gia nhiệt bên ngoài tuyến công nghệ. Nhiệt được truyền qua thành ống để giữ nguyên liệu ở trạng thái dễ chảy.
Ứng dụng này cần chú ý đến chiều dài tuyến và số lượng nhánh. Cột áp của bơm phải đủ để dầu đi qua các đoạn xa nhất, còn hệ thống cách nhiệt phải hạn chế thất thoát nhiệt trên đường.
Gia nhiệt nhựa, keo và chất kết dính
Nhựa, keo và chất kết dính thường có độ nhớt thay đổi mạnh theo nhiệt độ. Gia nhiệt gián tiếp giúp vật liệu đạt độ chảy cần thiết để khuấy, bơm, định lượng hoặc phủ lên bề mặt sản phẩm.
RY80-50-250A tuần hoàn dầu qua áo bồn, đầu cấp liệu, đường ống và van. Dầu nóng không tiếp xúc với vật liệu, nhờ đó giảm nguy cơ làm biến đổi trực tiếp thành phần của keo hoặc nhựa.
Dòng dầu cần được duy trì đều để tránh một vùng vật liệu quá loãng trong khi vùng khác vẫn đặc. Khi đường ống dài, việc cách nhiệt và cân bằng lưu lượng giữa các nhánh có ảnh hưởng lớn đến hiệu quả giữ nhiệt.
Gia nhiệt trong dây chuyền hóa chất
Trong sản xuất hóa chất, gia nhiệt gián tiếp được sử dụng cho bồn phản ứng, bồn cô đặc, thiết bị bay hơi, bồn chứa và máy sấy. RY80-50-250A cung cấp dòng dầu nóng qua các áo gia nhiệt hoặc bộ trao đổi.
Dầu được tách khỏi hóa chất đang xử lý, giúp hạn chế tiếp xúc giữa môi chất gia nhiệt và sản phẩm. Nhiệt độ dầu cấp có thể được kiểm soát theo từng công đoạn, từ nâng nhiệt nguyên liệu đến giữ nhiệt phản ứng hoặc hỗ trợ bay hơi dung môi.
Khi bơm làm việc ổn định, nhiệt độ trong thiết bị hóa chất ít dao động hơn. Tuy nhiên, phớt, gioăng và mối nối phải được kiểm tra thường xuyên để ngăn dầu nóng rò rỉ trong khu vực sản xuất.
Gia nhiệt trong dây chuyền nhựa và polymer
Dầu truyền nhiệt có thể được sử dụng để gia nhiệt bồn phản ứng, máy đùn, máy cán và bồn phối trộn trong sản xuất polymer. RY80-50-250A đưa dầu nóng qua các vùng gia nhiệt được bố trí theo từng khu vực.
Dòng dầu ổn định giúp vật liệu duy trì độ nhớt phù hợp và hạn chế sự thay đổi nhiệt giữa các vùng. Trong máy đùn hoặc máy cán, việc phân phối nhiệt đều góp phần bảo đảm vật liệu đi qua thiết bị ở trạng thái ổn định.
Đối với bồn polymer hóa, nhiệt độ dầu cấp và hồi cần được theo dõi liên tục. Tải nhiệt có thể thay đổi theo giai đoạn phản ứng, do đó hệ thống cần có khả năng điều chỉnh lưu lượng và công suất gia nhiệt.
Duy trì nhiệt cho nguyên liệu có độ nhớt cao
Khi nguyên liệu nguội, độ nhớt tăng làm bơm công nghệ, van và đường ống phải chịu trở lực lớn hơn. Hệ thống gia nhiệt gián tiếp giữ nguyên liệu ở nhiệt độ đủ để chảy và được định lượng.
RY80-50-250A đưa dầu qua áo bồn và tuyến gia nhiệt quanh đường ống. Dầu tuần hoàn liên tục giúp hạn chế vùng nguội tại các điểm chuyển hướng, mặt bích hoặc cụm van.
Nhiệt độ cần được cài đặt theo giới hạn của nguyên liệu. Cấp nhiệt quá cao có thể làm thay đổi tính chất vật liệu, trong khi nhiệt quá thấp không đủ để duy trì khả năng chảy.
Cấp nhiệt cho hệ thống nhiều vùng
Một dây chuyền có thể chia thành nhiều vùng gia nhiệt với yêu cầu khác nhau. Vùng đầu cần nâng nhiệt nhanh, vùng giữa cần giữ nhiệt, còn vùng cuối có thể cần nhiệt thấp hơn để hoàn thiện sản phẩm.
RY80-50-250A cung cấp dòng cho mạch chính, sau đó dầu được phân phối qua các nhánh. Van điều tiết và cảm biến nhiệt giúp phân bổ dầu theo tải của từng vùng.
Cần tính tổng lưu lượng khi các vùng hoạt động đồng thời. Nếu cột áp không đủ, vùng xa hoặc vùng có trở lực lớn sẽ thiếu dầu. Nếu bơm quá lớn, các nhánh gần nguồn có thể nhận dư lưu lượng và làm tăng mức tiêu thụ năng lượng.
Kiểm soát nhiệt độ trong hệ thống gián tiếp
Nhiệt độ dầu cấp, dầu hồi và nhiệt độ của thiết bị nhận nhiệt là ba nhóm thông số cần theo dõi. Dầu cấp quá nóng có thể làm ảnh hưởng đến phớt, gioăng và sản phẩm. Dầu hồi quá nóng hoặc quá nguội có thể cho thấy tải nhiệt thay đổi hoặc bề mặt trao đổi làm việc không đúng.
RY80-50-250A cần được kết hợp với cảm biến nhiệt độ và hệ thống điều khiển phù hợp. Khi thiết bị đạt nhiệt độ yêu cầu, hệ thống có thể giảm công suất lò dầu hoặc điều chỉnh lưu lượng tuần hoàn.
Việc điều khiển theo dữ liệu giúp hệ thống tránh hoạt động cố định ở mức cao trong mọi thời điểm. Nhiệt được cấp theo nhu cầu thực tế của thiết bị, giúp kiểm soát năng lượng và chất lượng sản phẩm.
Bảo đảm điều kiện hút của bơm
Dòng dầu ổn định bắt đầu từ cửa hút. RY80-50-250A cần được cấp đủ dầu, đường hút phải thông thoáng và các mối nối phía hút không được lọt khí.
Bộ lọc quá bẩn, van mở chưa đủ, mức dầu thấp hoặc đường hút có nhiều đoạn gấp có thể làm điều kiện hút suy giảm. Bơm có thể rung, phát tiếng ồn hoặc không đạt lưu lượng.
Trước khi khởi động, cần kiểm tra mức dầu, trạng thái van và khả năng xả khí của hệ thống. Không nên cho bơm chạy khô hoặc vận hành khi dầu chưa đạt điều kiện chảy phù hợp.
Độ kín trong mạch gia nhiệt gián tiếp
Dầu truyền nhiệt có nhiệt độ cao nên mọi điểm rò rỉ đều cần được kiểm soát. Phớt trục, gioăng mặt bích và các mối nối của RY80-50-250A phải tương thích với dầu và điều kiện nhiệt.
Đường ống cần được đỡ riêng để không tạo lực lên thân bơm. Khớp nối phải được căn chỉnh để giảm rung tác động lên phớt. Các mặt bích cần được lắp phẳng, gioăng đặt đúng và bu lông siết đều.
Khi phát hiện vết dầu, mùi dầu nóng hoặc cặn quanh phớt, cần dừng và cô lập khu vực theo quy trình an toàn trước khi kiểm tra. Không nên tiếp tục chạy tải cao để che dấu hiệu rò rỉ.
Lựa chọn RY80-50-250A theo mạch gia nhiệt
Lưu lượng và cột áp của bơm phải được đối chiếu với tổng trở lực của đường ống, van, bộ lọc, áo gia nhiệt và bộ trao đổi nhiệt. Chiều dài tuyến và số lượng nhánh cũng cần được đưa vào tính toán.
Nếu hệ thống có tải thay đổi, cần xem xét khả năng điều chỉnh lưu lượng. Nếu thiết bị làm việc liên tục, cần kiểm tra điều kiện nhiệt của phớt, ổ trục, động cơ và dầu.
Việc lựa chọn đúng giúp bơm làm việc gần điểm thiết kế. Bơm không phải tạo áp quá lớn để bù cho đường ống nhỏ hoặc bộ trao đổi nhiệt bẩn, đồng thời vẫn cung cấp đủ dầu nóng cho thiết bị xa nhất.
Bảo dưỡng mạch gia nhiệt gián tiếp
Bảo dưỡng RY80-50-250A cần bao gồm kiểm tra phớt, ổ trục, khớp nối, cánh bơm, bộ lọc, van và đường ống. Lưu lượng giảm hoặc áp suất đẩy thay đổi có thể bắt nguồn từ bất kỳ bộ phận nào trong mạch.
Bề mặt trao đổi nhiệt cũng cần được vệ sinh khi có cặn. Cặn làm giảm truyền nhiệt và tăng trở lực, khiến bơm phải làm việc nặng hơn. Dầu truyền nhiệt cần được kiểm tra để phát hiện oxy hóa, nhiễm nước hoặc chứa tạp chất.
Bảo dưỡng theo kế hoạch giúp hệ thống duy trì nhiệt độ ổn định và giảm dừng máy do mất tuần hoàn. Việc kiểm tra nên thực hiện sau khi dầu đã giảm nhiệt và mạch được cô lập an toàn.
Hiệu quả của RY80-50-250A trong gia nhiệt gián tiếp
Bơm dầu truyền nhiệt RY80-50-250A được ứng dụng cho hệ thống gia nhiệt gián tiếp để duy trì dòng dầu nóng qua áo bồn, bộ trao đổi nhiệt, dàn ống, máy sấy, đường ống và các cụm gia nhiệt. Bơm giúp nguồn nhiệt được phân phối liên tục mà không đưa dầu tiếp xúc trực tiếp với sản phẩm.
Cấu hình này phù hợp với dây chuyền cần kiểm soát nhiệt độ, bảo vệ độ sạch của nguyên liệu, duy trì độ nhớt hoặc vận hành ở nhiệt độ cao trong thời gian dài. Dòng dầu ổn định giúp thiết bị nhận nhiệt đều, giảm dao động và hỗ trợ quá trình sản xuất liên tục.
Để RY80-50-250A phát huy hiệu quả, cần bảo đảm lưu lượng, cột áp, nhiệt độ dầu, điều kiện hút, độ kín, chất lượng dầu và tình trạng đường ống phù hợp. Khi bơm và toàn bộ mạch gia nhiệt được thiết kế đồng bộ, hệ thống có thể truyền nhiệt ổn định, tiết kiệm năng lượng hơn và duy trì chất lượng sản phẩm trong suốt quá trình vận hành.
Bơm dầu truyền nhiệt RY80-50-250A với thiết kế hướng đến hiệu suất truyền nhiệt cao
Bơm dầu truyền nhiệt RY80-50-250A giữ vai trò duy trì dòng dầu nóng qua bộ gia nhiệt và các thiết bị cần nhận nhiệt. Hiệu suất truyền nhiệt của hệ thống không được quyết định chỉ bởi nhiệt độ dầu. Dầu phải đến đúng thiết bị, đủ lưu lượng, đủ cột áp và phân bố đều trên bề mặt trao đổi nhiệt.
Thiết kế hướng đến hiệu suất cao của RY80-50-250A tập trung vào việc giảm tổn thất dòng chảy, giữ ổn định điều kiện hút, hạn chế dầu bị quá nhiệt, duy trì lưu lượng tối thiểu và phối hợp chính xác với bộ gia nhiệt. Khi các yếu tố này được kiểm soát, năng lượng từ dầu được chuyển đến bồn, coil, bộ trao đổi nhiệt hoặc máy sấy với mức thất thoát thấp hơn.
Cấu hình thủy lực hỗ trợ truyền nhiệt
Bánh công tác tạo đủ năng lượng cho dòng dầu
Bánh công tác là bộ phận truyền năng lượng từ trục quay sang dầu. Hình dạng cánh, đường kính, khe hở và tốc độ quay ảnh hưởng đến lưu lượng, cột áp và hiệu suất của RY80-50-250A.
Bánh công tác phải tạo được cột áp đủ để dầu đi qua bộ gia nhiệt, van, đường ống, áo bồn, coil và đường hồi. Nếu cột áp thiếu, một phần bề mặt trao đổi nhiệt sẽ không nhận đủ dầu, khiến nhiệt độ thiết bị tăng chậm dù bộ gia nhiệt vẫn hoạt động.
Buồng xoắn chuyển vận tốc thành áp suất
Buồng xoắn thu dòng dầu rời khỏi bánh công tác và chuyển một phần vận tốc thành áp suất. Kết cấu buồng xoắn phù hợp giúp giảm tổn thất trong thân bơm và tạo dòng ổn định tại cửa đẩy.
Dòng ra không ổn định làm áp suất và lưu lượng tại các nhánh gia nhiệt dao động. Khi đó, nhiệt cấp vào bồn phản ứng hoặc bộ trao đổi nhiệt thay đổi theo thời gian. Thân bơm cần được giữ đúng hình dạng và khe hở để hiệu quả thủy lực không suy giảm do biến dạng hoặc mài mòn.
Làm việc gần vùng hiệu suất phù hợp
RY80-50-250A phải được chọn theo điểm làm việc thực tế của hệ thống. Lưu lượng quá thấp làm dầu tuần hoàn nội bộ trong bơm và tăng nhiệt. Lưu lượng quá cao làm tổn thất đường ống, dòng điện động cơ và tải cơ tăng.
Vận hành gần vùng hiệu suất phù hợp giúp giảm rung, giảm tổn thất và giữ dòng dầu ổn định. Đây là điều kiện quan trọng để thiết bị truyền nhiệt nhận được năng lượng đều thay vì phải bù bằng cách tăng nhiệt độ dầu.
Điều kiện hút quyết định lưu lượng thực tế
Đường hút có tổn thất thấp
Dầu truyền nhiệt có độ nhớt cao khi nguội. Đường hút của bơm cần có tiết diện phù hợp, ít co nối và không có đoạn thu nhỏ đột ngột. Bộ lọc và van trước cửa hút phải được chọn với tổn thất cho phép.
Nếu áp suất tại cửa hút giảm, bơm có thể hút khí, rung và giảm lưu lượng. Khi lưu lượng giảm, dầu đi qua bộ gia nhiệt chậm hơn và nhiệt độ tại vùng gia nhiệt có thể tăng cục bộ.
Hạn chế khí trong mạch
Khí trong dầu làm dòng chảy không liên tục, giảm khả năng truyền nhiệt và tạo tiếng ồn. Các điểm cao trên đường hút, thân bơm và thiết bị gia nhiệt cần có phương án xả khí.
Mặt bích, nắp lọc, van xả và các đầu nối phải kín. Mối nối có thể không rò dầu ra ngoài nhưng vẫn hút không khí vào khi áp suất tại cửa hút thấp. Vì vậy, kiểm tra độ kín đường hút là yêu cầu quan trọng để giữ hiệu suất.
Bình giãn nở và mức dầu
Bình giãn nở phải có thể tích phù hợp với sự thay đổi thể tích của dầu khi tăng nhiệt. Mức dầu phải đủ để bơm không hút khí khi hệ thống nóng, nhưng vẫn còn khoảng trống cần thiết cho dầu giãn nở.
Mức dầu thấp làm lưu lượng dao động và giảm hiệu suất trao đổi nhiệt. Mức dầu không phù hợp cũng làm áp suất trong mạch thay đổi, ảnh hưởng đến phớt và điều kiện làm việc của bơm.
Đường ống được thiết kế để giảm tổn thất nhiệt và thủy lực
Kích thước đường cấp và đường hồi
Đường cấp phải đủ tiết diện để đưa dầu nóng đến thiết bị mà không tạo tổn thất quá lớn. Đường hồi phải đủ khả năng tiếp nhận dầu từ các nhánh và đưa dầu về bộ gia nhiệt hoặc vùng hút ổn định.
Đường ống quá nhỏ làm tăng vận tốc và ma sát. RY80-50-250A phải làm việc với cột áp cao hơn, trong khi lượng dầu thực sự đến bề mặt trao đổi nhiệt có thể giảm.
Bố trí ít co nối và ít vùng chết
Các co, tê, van và đoạn thay đổi tiết diện tạo thêm trở lực. Đường ống nên được bố trí ngắn, rõ hướng và hạn chế các hốc có thể giữ dầu nóng.
Vùng dầu đứng yên dễ bị oxy hóa và tạo cặn. Cặn làm tăng trở lực, giảm tiết diện dòng và làm hiệu suất truyền nhiệt giảm dần theo thời gian.
Bù giãn nở nhiệt
Đường ống dầu nóng giãn nở khi nhiệt độ tăng. Giá đỡ và đoạn bù phải hấp thụ chuyển vị mà không truyền lực vào cửa hút, cửa đẩy hoặc thân bơm.
Tải đường ống làm khớp nối lệch, tăng rung và làm phớt rò. Khi phớt hoặc ổ bi xuống cấp, lưu lượng có thể dao động và bơm không còn duy trì hiệu suất ban đầu.
Cách nhiệt đúng vị trí
Cách nhiệt đường cấp giúp giảm thất thoát năng lượng trước khi dầu đến thiết bị. Van, mặt bích, bộ lọc và các đoạn ống dài cần được xem xét để hạn chế điểm mất nhiệt.
Cách nhiệt không được che kín hoàn toàn các vị trí cần kiểm tra rò. Khu vực phớt và mặt bích cần có khả năng quan sát, tháo lắp và thu gom dầu an toàn.
Phân phối dầu đều đến các thiết bị nhận nhiệt
Cân bằng các nhánh
Một RY80-50-250A có thể cấp dầu cho nhiều bồn, bộ trao đổi nhiệt, máy sấy hoặc đường tracing. Nhánh có trở lực thấp sẽ nhận nhiều dầu, trong khi nhánh có chiều dài lớn hoặc nhiều phụ kiện sẽ bị thiếu dòng.
Cân bằng nhánh bằng kích thước ống, van điều chỉnh và bố trí hợp lý giúp mỗi thiết bị nhận lượng dầu phù hợp với tải nhiệt. Nếu phân phối không đều, một thiết bị có thể quá nóng trong khi thiết bị khác chưa đạt nhiệt độ.
Kiểm soát dòng vào áo bồn và coil
Cửa vào và cửa ra của áo bồn phải được bố trí để dầu quét qua phần lớn bề mặt trao đổi. Coil cần được thiết kế để hạn chế vùng dầu đứng và giảm khả năng tích khí.
RY80-50-250A tạo cột áp cho dòng dầu, nhưng thiết bị công nghệ phải có đường dòng phù hợp. Tăng công suất bơm không thể khắc phục hoàn toàn một áo bồn có vùng chết hoặc phân phối dòng sai.
Đo nhiệt độ dầu cấp và dầu hồi
Nhiệt độ dầu cấp cho biết năng lượng đưa vào mạch; nhiệt độ dầu hồi cho biết một phần mức độ truyền nhiệt. Chênh lệch nhiệt độ bất thường có thể liên quan đến lưu lượng thấp, tải nhiệt cao hoặc bề mặt trao đổi bị bám cặn.
Các nhánh quan trọng nên có điểm đo riêng. Chỉ đo nhiệt độ tại đường chính có thể bỏ sót tình trạng một thiết bị ở cuối tuyến đang thiếu dòng.
Dầu truyền nhiệt và khả năng trao đổi nhiệt
Độ nhớt trong giai đoạn khởi động
Dầu nguội có độ nhớt cao, làm tăng tổn thất trên đường hút và đường ống. RY80-50-250A cần được khởi động trong điều kiện dầu đủ mức, đường hút thông suốt và hệ thống đã được xả khí.
Bộ gia nhiệt phải tăng công suất theo từng giai đoạn. Không nên cấp nhiệt lớn khi dầu chưa tuần hoàn ổn định vì dầu có thể quá nhiệt tại vùng gia nhiệt trong khi thiết bị công nghệ vẫn thiếu nhiệt.
Độ sạch của dầu
Cặn carbon, mạt kim loại và sản phẩm oxy hóa làm giảm tiết diện dòng, gây tắc bộ lọc và làm xước phớt. Cặn bám trên áo bồn hoặc bộ trao đổi nhiệt tạo thêm lớp cách nhiệt không mong muốn.
Bộ lọc cần được theo dõi chênh áp. Khi lọc tắc, áp suất hút giảm, lưu lượng qua RY80-50-250A giảm và hiệu suất truyền nhiệt suy giảm. Không nên tháo bỏ bộ lọc để duy trì dòng mà không xử lý nguyên nhân tạo cặn.
Giới hạn nhiệt độ dầu
Dầu quá nóng dễ bị oxy hóa và tạo cặn. Dầu quá nguội làm độ nhớt tăng và giảm khả năng trao đổi nhiệt.
Nhiệt độ dầu phải nằm trong giới hạn của loại dầu, phớt, gioăng, thân bơm, đường ống và thiết bị gia nhiệt. Nhiệt độ cấp cao không thay thế được lưu lượng phù hợp.
Bộ gia nhiệt phối hợp với bơm
Bơm tạo điều kiện cho bộ gia nhiệt làm việc hiệu quả
Bộ gia nhiệt chỉ có thể truyền năng lượng đều khi dầu đi qua với lưu lượng phù hợp. RY80-50-250A giúp đưa dầu ra khỏi vùng nóng và phân phối đến các thiết bị tiêu thụ nhiệt.
Nếu bơm dừng hoặc lưu lượng giảm, dầu có thể bị giữ tại bộ gia nhiệt. Nhiệt độ cục bộ tăng, dầu xuống cấp và cặn hình thành trên bề mặt gia nhiệt.
Liên động giữa lưu lượng và công suất nhiệt
Bộ gia nhiệt phải chỉ được phép hoạt động khi bơm đã chạy và có tín hiệu xác nhận lưu lượng hoặc áp suất. Tín hiệu đóng contactor động cơ không đủ để xác nhận dầu đang tuần hoàn.
Khi mất lưu lượng, bộ gia nhiệt cần ngắt hoặc giảm công suất. Sau khi khắc phục lỗi, phải xác nhận lại áp suất, lưu lượng và nhiệt độ dầu trước khi cấp nhiệt trở lại.
Giữ nhiệt và làm nguội
Trong giai đoạn giữ nhiệt, RY80-50-250A nên duy trì dòng ổn định, còn công suất bộ gia nhiệt được điều chỉnh theo nhiệt độ sản phẩm. Khi ngắt gia nhiệt, bơm tiếp tục chạy để đưa nhiệt dư ra khỏi bộ gia nhiệt, áo bồn và đường ống.
Dừng bơm ngay sau khi ngắt nhiệt có thể làm dầu bị giữ trong vùng nóng. Việc tuần hoàn sau gia nhiệt giúp giảm nhiệt cục bộ và hạn chế dầu bị phân hủy.
Bề mặt trao đổi nhiệt và hiệu suất thực tế
Hạn chế cặn trên bề mặt
Bề mặt áo bồn, coil hoặc bộ trao đổi nhiệt bị bám cặn sẽ truyền nhiệt kém. Nhiệt độ dầu có thể tăng nhưng sản phẩm vẫn gia nhiệt chậm vì cặn tạo lớp cách nhiệt.
Khi hiệu suất giảm, cần kiểm tra lưu lượng, chênh áp và bề mặt trao đổi trước khi tăng nhiệt độ dầu. Tăng nhiệt khi bề mặt bẩn có thể làm dầu và sản phẩm bị quá nhiệt cục bộ.
Duy trì bề mặt được dầu bao phủ
Dòng dầu phải đi qua toàn bộ phần trao đổi nhiệt. Nếu có vùng không được dầu bao phủ, phần diện tích này không đóng góp vào truyền nhiệt và có thể trở thành vùng tích khí hoặc vùng quá nhiệt.
Thiết kế cửa vào, cửa ra, vách hướng dòng và đường hồi phải phù hợp với thiết bị. Bơm tạo dòng nhưng hiệu quả cuối cùng phụ thuộc vào cả hình học của thiết bị trao đổi.
Kiểm soát chênh lệch nhiệt
Chênh lệch nhiệt giữa dầu cấp và sản phẩm cần được giữ trong mức phù hợp với vật liệu và quá trình. Dầu quá nóng có thể làm sản phẩm biến đổi; dầu quá nguội làm thời gian gia nhiệt tăng.
Lưu lượng ổn định từ RY80-50-250A giúp bộ điều khiển nhiệt làm việc chính xác hơn. Khi dòng thay đổi liên tục, tín hiệu nhiệt độ sản phẩm phản ánh không ổn định và bộ điều khiển khó duy trì giá trị đặt.
Thiết kế truyền động duy trì hiệu suất lâu dài
Động cơ đủ công suất
Động cơ phải đủ công suất để dẫn động RY80-50-250A ở điều kiện dầu nguội, tải cao và trở lực lớn. Động cơ quá nhỏ dễ quá tải khi bộ lọc bẩn hoặc nhiều nhánh cùng hoạt động.
Bảo vệ quá tải, mất pha, lệch pha, sụt áp và quá nhiệt giúp động cơ duy trì khả năng dẫn động ổn định. Dòng điện tăng cần được kiểm tra cả nguyên nhân điện và thủy lực.
Căn chỉnh khớp nối
Khớp nối lệch làm tăng rung, tải ổ bi và ma sát tại phớt. Rung kéo dài làm thay đổi vị trí trục, ảnh hưởng đến bánh công tác và làm giảm độ kín.
Khớp nối phải được căn chỉnh sau khi đặt bơm, sau khi nối đường ống và khi xem xét ảnh hưởng của nhiệt độ vận hành. Đường ống phải có giá đỡ riêng để không kéo cụm bơm lệch khỏi vị trí.
Ổ bi và phớt
Ổ bi phải được bôi trơn đúng và được theo dõi nhiệt độ. Phớt phải phù hợp với dầu nóng, tốc độ trục và áp suất khoang phớt.
Ổ bi nóng hoặc phớt rò làm giảm độ ổn định của bơm. Dầu rò có thể chảy vào động cơ, làm bẩn khớp nối và gây nguy cơ cháy trên bề mặt nóng.
Điều khiển lưu lượng để đạt hiệu suất cao
Không tiết lưu thường xuyên ở cửa hút
Dùng van hút để giảm lưu lượng làm giảm áp suất tại cửa bơm và tăng nguy cơ xâm thực. Điều chỉnh chính nên thực hiện ở phía đẩy, qua bypass hoặc bằng biến tần nếu phù hợp.
Mọi phương án điều chỉnh phải giữ bơm trong vùng lưu lượng an toàn. Lưu lượng quá thấp làm dầu tăng nhiệt trong bơm; lưu lượng quá cao làm tăng tải và tổn thất.
Sử dụng bypass đúng kích thước
Bypass giúp dầu tiếp tục tuần hoàn khi van đến thiết bị công nghệ đóng. Dòng bypass phải đủ lớn để bảo vệ bơm nhưng không làm giảm quá nhiều lưu lượng đến thiết bị.
Đường bypass cần dẫn dầu về vị trí an toàn và tránh tạo vòng tuần hoàn ngắn làm dầu nóng nhanh. Van bypass nên có khả năng điều chỉnh và kiểm tra trong quá trình chạy thử.
Biến tần khi tải thay đổi
Biến tần có thể điều chỉnh tốc độ bơm theo nhu cầu lưu lượng, nhưng phải kiểm tra khả năng làm mát động cơ và vùng hoạt động của bơm. Tốc độ thấp quá mức có thể làm thiết bị thiếu nhiệt; tốc độ cao làm tăng cột áp, công suất và rung.
Các giới hạn tốc độ cần được xác định theo đường đặc tính của bơm và yêu cầu của hệ thống, không thiết lập chỉ theo khả năng của biến tần.
Kiểm tra để duy trì hiệu suất truyền nhiệt
Áp suất và lưu lượng
Áp suất hút thấp có thể do mức dầu thấp, bộ lọc tắc, van hút đóng, đường hút nhỏ hoặc dầu quá nhớt. Áp suất đẩy thấp có thể do quay sai chiều, bánh công tác hỏng, đường ống hở hoặc phân phối nhánh không phù hợp.
Khi lưu lượng giảm, cần kiểm tra theo trình tự từ mức dầu, đường hút, bộ lọc, van, bánh công tác đến đường hồi. Không nên tăng tốc độ bơm trước khi xác định nguyên nhân.
Dòng điện và nhiệt độ
Dòng điện tăng cùng nhiệt độ ổ bi tăng thường cho thấy tải cơ hoặc ma sát đang tăng. Dòng điện tăng nhưng áp suất giảm có thể liên quan đến tắc nghẽn, xâm thực hoặc thay đổi độ nhớt.
Nhiệt độ dầu cấp và hồi cần được so sánh với tải nhiệt. Dầu hồi quá nóng có thể cho thấy lưu lượng thấp hoặc thiết bị trao đổi không nhận đủ nhiệt.
Rung và phớt
Rung tăng làm giảm khả năng duy trì dòng ổn định và gây mòn phớt. Phớt rò làm giảm mức dầu, có thể khiến bơm hút khí và hiệu suất truyền nhiệt giảm tiếp.
Rung kèm rò phớt cần kiểm tra khớp nối, ổ bi, độ đảo trục, tải đường ống và điều kiện hút. Thay phớt riêng lẻ không giải quyết được lỗi căn chỉnh hoặc xâm thực.
Bảo dưỡng theo mục tiêu truyền nhiệt
Bảo dưỡng không chỉ nhằm giữ bơm quay mà còn phải giữ khả năng đưa đủ nhiệt đến thiết bị. Cần làm sạch bộ lọc, kiểm tra dầu, kiểm tra cặn trong áo bồn và bộ trao đổi nhiệt, đồng thời theo dõi điểm làm việc của bơm.
Khi thay phớt, cần kiểm tra bề mặt trục và ổ bi. Khi thay ổ bi, cần căn chỉnh lại khớp nối. Khi thay đổi tuyến ống hoặc thêm thiết bị, phải tính lại cột áp và lưu lượng.
Trước khi tháo bơm, phải ngắt điện, cô lập van, xả áp, thu hồi dầu và chờ nguội. Sau bảo dưỡng, cần chạy thử với dầu tuần hoàn trước khi cho bộ gia nhiệt cấp công suất.

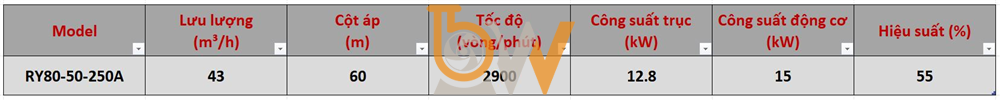

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

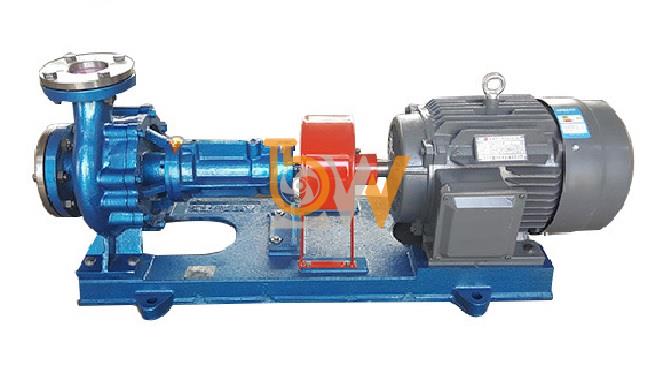

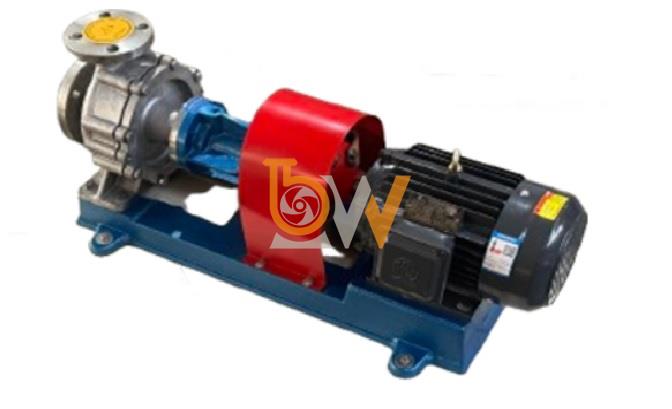

Hình ảnh thực tế bơm dầu truyền nhiệt RY
