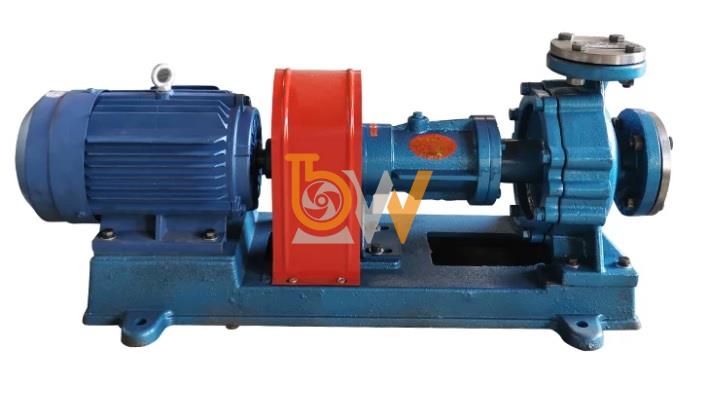

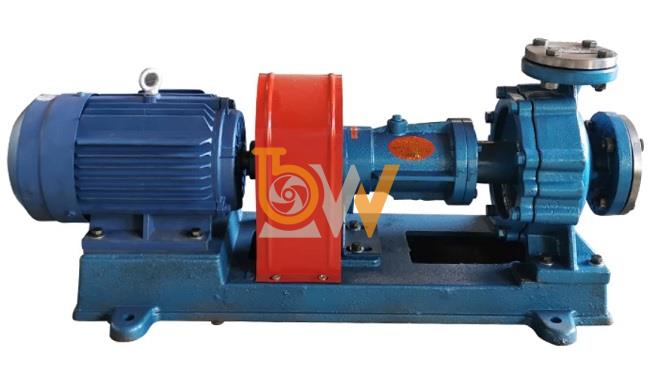

Trong hệ thống tuần hoàn dầu tải nhiệt, áp suất đường ống có ảnh hưởng trực tiếp đến khả năng đưa dầu nóng qua các tuyến ống, van, co nối và thiết bị trao đổi nhiệt. Bơm dầu truyền nhiệt RY50-32-200 đóng vai trò tạo chênh lệch áp suất cần thiết để dầu thắng được tổng trở lực của hệ thống và duy trì dòng tuần hoàn ổn định.
Với bộ thông số sử dụng gồm lưu lượng 18 m³/h, cột áp 50 m, công suất động cơ 5,5 kW và tốc độ quay 2.900 vòng/phút, RY50-32-200 có thể đáp ứng những mạng dầu tải nhiệt có yêu cầu thủy lực tương ứng. Hiệu quả của bơm không nằm ở việc tạo áp suất càng cao càng tốt mà ở khả năng duy trì áp suất vừa đủ để đạt lưu lượng cần thiết tại điểm làm việc phù hợp.
Dầu tải nhiệt trong một hệ thống kín phải liên tục đi qua đường ống và các thiết bị sử dụng nhiệt. Trên đường đi, dòng dầu gặp nhiều trở lực.
RY50-32-200 bổ sung năng lượng cho dầu theo quá trình:
Cửa hút → bánh công tác → tăng năng lượng dòng dầu → thân bơm → cửa xả → mạng đường ống.
Bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút, truyền năng lượng cơ học từ động cơ sang dầu. Thân bơm tiếp nhận dòng dầu từ bánh công tác và chuyển một phần động năng thành áp suất.
Chính chênh lệch áp suất giữa phía hút và phía xả tạo điều kiện để dầu tiếp tục di chuyển qua toàn bộ vòng tuần hoàn.
Đối với hệ thống dầu tải nhiệt tuần hoàn kín, cột áp 50 m cần được hiểu là mức năng lượng trên một đơn vị trọng lượng chất lỏng mà bơm cung cấp tại điểm làm việc tương ứng.
Năng lượng này chủ yếu được sử dụng để khắc phục:
Ma sát trong ống + trở lực van + co cút + bộ trao đổi nhiệt + bộ chia dòng + các thiết bị khác trong hệ thống.
Do đó, không nên hiểu rằng RY50-32-200 chỉ được dùng để nâng dầu thẳng đứng lên độ cao 50 m.
Trong nhiều nhà máy, chênh cao thực tế không lớn nhưng tổng trở lực đường ống vẫn cao do tuyến ống dài và có nhiều thiết bị.
Cột áp của bơm có thể được quy đổi thành chênh lệch áp suất dựa trên khối lượng riêng của môi chất.
Với dầu tải nhiệt, khối lượng riêng thay đổi theo loại dầu và nhiệt độ. Vì vậy, không nên lấy cột áp 50 m rồi mặc định thành một giá trị áp suất cố định nếu chưa biết chính xác đặc tính của dầu.
Điểm quan trọng là:
Cột áp bơm → tạo chênh lệch áp suất → thắng tổn thất hệ thống → duy trì lưu lượng.
Khi nhiệt độ dầu thay đổi, độ nhớt và khối lượng riêng cũng thay đổi, vì vậy trạng thái áp suất và lưu lượng thực tế của mạng đường ống cũng có thể thay đổi.
RY50-32-200 là bơm ly tâm nên lưu lượng và cột áp không phải hai thông số hoàn toàn độc lập.
Điểm vận hành thực tế được hình thành tại giao điểm giữa:
Đặc tính của bơm + đặc tính trở lực của đường ống.
Nếu hệ thống có trở lực lớn hơn dự kiến, lưu lượng có thể giảm.
Nếu trở lực quá thấp, bơm có thể dịch chuyển sang vùng lưu lượng cao hơn.
Vì vậy, tối ưu hóa áp suất đường ống không phải là cố ép bơm tạo áp cao nhất mà là đưa RY50-32-200 làm việc gần vùng phù hợp với yêu cầu của hệ thống.
Mục tiêu của vòng dầu tải nhiệt thường là đưa một lượng dầu nhất định tới thiết bị trao đổi nhiệt.
Với bộ thông số sử dụng 18 m³/h, RY50-32-200 cần tạo đủ chênh áp để lượng dầu này có thể vượt qua tổng trở lực của mạng.
Nếu áp suất không đủ:
Trở lực hệ thống lớn → lưu lượng giảm → lượng dầu tới thiết bị giảm → khả năng vận chuyển nhiệt giảm.
Ngược lại, nếu bơm bị ép làm việc ở điều kiện không phù hợp chỉ nhằm tạo áp suất cao, hiệu quả vận hành cũng không tối ưu.
Do đó, áp suất chỉ có ý nghĩa khi được đánh giá cùng với lưu lượng thực tế.
Đường kính ống là một trong những yếu tố quan trọng quyết định tổn thất áp suất.
Nếu sử dụng đường ống quá nhỏ so với lưu lượng cần vận chuyển, vận tốc dầu tăng và tổn thất ma sát cũng tăng.
Khi đó:
Ống quá nhỏ → trở lực tăng → chênh áp cần thiết tăng → lưu lượng thực tế có thể giảm.
Bơm phải tiêu tốn nhiều năng lượng hơn chỉ để thắng ma sát của đường ống.
Vì vậy, muốn khai thác tốt khả năng của RY50-32-200, đường kính đường hút và đường xả phải được lựa chọn dựa trên lưu lượng, độ nhớt dầu, chiều dài tuyến và điều kiện nhiệt độ thực tế.
Mỗi lần dầu thay đổi hướng hoặc đi qua một thiết bị điều tiết, một phần năng lượng của dòng chảy bị mất.
Một hệ thống có quá nhiều:
Co 90° → van → đoạn thu nhỏ → bộ chia → phụ kiện
sẽ tạo tổng trở lực lớn hơn.
Khi thiết kế vòng dầu sử dụng RY50-32-200, bố trí tuyến ống hợp lý giúp giảm tổn thất không cần thiết.
Nhờ đó, phần cột áp mà bơm tạo ra được sử dụng hiệu quả hơn cho việc tuần hoàn dầu qua thiết bị thay vì bị tiêu hao quá nhiều trên đường ống.
Một nguyên tắc vận hành rất quan trọng của RY50-32-200 là không điều chỉnh lưu lượng bằng cách bóp van hút.
Van hút cần được mở hoàn toàn trong quá trình vận hành bình thường.
Nếu đóng nhỏ van hút:
Áp suất phía hút giảm → lượng dầu vào bánh công tác giảm → điều kiện hút xấu đi → dòng chảy mất ổn định.
Điều này không phải là phương pháp tối ưu hóa áp suất.
Ngược lại, nó có thể làm bơm rung, phát tiếng ồn và giảm lưu lượng.
Sau khi bơm khởi động và áp suất ổn định, van xả được mở từ từ để đưa bơm tới trạng thái làm việc mong muốn.
Việc điều chỉnh phía xả thay đổi trở lực của hệ thống, từ đó làm thay đổi điểm làm việc của bơm.
Trình tự phù hợp là:
Van hút mở hoàn toàn → khởi động → áp suất hình thành → mở dần van xả → theo dõi lưu lượng và áp suất.
Điều chỉnh cần dựa trên đồng hồ áp suất và lưu lượng thực tế thay vì chỉ dựa vào cảm giác hoặc độ mở của van.
Một sai lầm cần tránh là đóng hoàn toàn van xả trong thời gian dài để “lấy áp suất cao”.
Theo yêu cầu vận hành dòng RY, không nên để bơm chạy với cửa xả đóng quá khoảng 3 phút.
Khi không có dòng dầu đi ra nhưng bánh công tác vẫn quay, năng lượng tiếp tục được truyền vào lượng dầu nằm trong thân bơm.
Điều này có thể làm nhiệt tích tụ và tạo trạng thái vận hành bất lợi.
Vì vậy, áp suất đường ống phải được tối ưu trong trạng thái có dòng tuần hoàn thực tế, không phải bằng cách giữ van xả đóng.
Áp suất phía xả chỉ có thể ổn định khi bơm được cung cấp dầu ổn định ở phía hút.
Đường hút của RY50-32-200 cần bảo đảm:
Đủ dầu → van mở hoàn toàn → lưới lọc sạch → không lọt khí → không bị tắc.
Nếu lưới lọc bẩn, áp suất tại cửa hút giảm và lượng dầu vào bánh công tác bị hạn chế.
Khi đó đồng hồ phía xả có thể dao động, lưu lượng giảm và bơm rung.
Do vậy, kiểm soát áp suất không thể chỉ tập trung vào phía xả.
Không khí lọt vào hệ thống là một nguyên nhân khiến áp suất trở nên không ổn định.
Khi dầu và khí cùng đi qua bánh công tác, khả năng truyền năng lượng không còn đồng đều.
Biểu hiện có thể là:
Kim áp kế dao động → lưu lượng thay đổi → tiếng ồn → độ rung tăng.
Trước khi vận hành RY50-32-200 cần mồi đầy dầu và xả khí trong bơm.
Đường hút cũng cần được kiểm tra độ kín để ngăn không khí tiếp tục đi vào trong quá trình hoạt động.
Dầu tải nhiệt thay đổi độ nhớt đáng kể theo nhiệt độ.
Khi dầu còn nguội, độ nhớt thường cao hơn, làm sức cản trong đường ống tăng.
Khi nhiệt độ tăng tới vùng làm việc, dầu loãng hơn và đặc tính thủy lực của hệ thống thay đổi.
Điều này có nghĩa áp suất và lưu lượng của RY50-32-200 khi khởi động lạnh có thể khác với trạng thái hệ thống đã đạt nhiệt độ vận hành.
Do đó, khi tối ưu áp suất cần đánh giá điều kiện dầu ở nhiệt độ làm việc thực tế, không chỉ dựa trên trạng thái nguội.
Theo yêu cầu vận hành của dòng RY, chênh lệch nhiệt độ giữa dầu tại cửa hút và thân bơm nên giữ không quá 40°C, đồng thời tốc độ tăng nhiệt khoảng không quá 50°C mỗi giờ.
Gia nhiệt từ từ không chỉ bảo vệ kết cấu cơ khí mà còn giúp đặc tính của dầu thay đổi từ từ.
Nhờ đó, lưu lượng và tổn thất áp suất của hệ thống cũng thay đổi có kiểm soát hơn.
Điều này đặc biệt quan trọng đối với các mạng dầu dài và có nhiều thiết bị trao đổi nhiệt.
Trong hệ thống mới hoặc sau thời gian dài dừng máy, dầu có thể chứa một lượng nước hoặc hơi ẩm.
Khi nhiệt độ tăng đến vùng khoảng 100–130°C, nước có thể hóa hơi.
Sự xuất hiện của hơi trong dòng dầu có thể gây:
Dao động áp suất → rung → lưu lượng không ổn định.
Do đó, giai đoạn loại ẩm cần được thực hiện có kiểm soát trước khi đưa hệ thống tới nhiệt độ làm việc cao.
Một vòng dầu đã loại bỏ tốt không khí và hơi ẩm sẽ thuận lợi hơn nhiều cho việc duy trì áp suất ổn định.
Trong hệ thống có nhiều thiết bị sử dụng nhiệt, số lượng nhánh hoạt động có thể thay đổi.
Khi nhiều van nhánh đóng lại:
Trở lực tăng → lưu lượng qua hệ thống giảm → điểm vận hành bơm thay đổi.
Nếu tình trạng này xảy ra thường xuyên, có thể bố trí đường bypass phù hợp.
Bypass cho phép một phần dầu tiếp tục tuần hoàn khi nhu cầu ở thiết bị giảm, giúp tránh để RY50-32-200 hoạt động kéo dài ở lưu lượng quá thấp.
Theo yêu cầu của dòng RY, cần tránh vận hành lâu dưới khoảng 30% lưu lượng thiết kế.
Nếu một RY50-32-200 cấp dầu cho nhiều thiết bị, trở lực từng nhánh thường không giống nhau.
Nhánh ngắn có thể nhận nhiều dầu hơn trong khi nhánh dài hoặc có nhiều thiết bị trao đổi nhiệt nhận ít hơn.
Khi đó, mặc dù áp suất tổng tại đầu bơm đủ, phân phối dầu trong mạng vẫn có thể không cân bằng.
Việc bố trí và điều chỉnh van cân bằng thích hợp giúp phân phối dòng dầu giữa các nhánh theo nhu cầu.
Mục tiêu không phải làm tất cả các nhánh có áp suất giống hệt nhau mà là giúp mỗi thiết bị nhận được lưu lượng cần thiết.
Đồng hồ áp suất là công cụ quan trọng để theo dõi tình trạng RY50-32-200 và toàn bộ mạng dầu.
Khi hệ thống đang hoạt động ổn định, áp suất thường có một vùng vận hành quen thuộc.
Nếu áp suất thay đổi bất thường có thể kiểm tra theo hướng:
Theo dõi xu hướng thường hữu ích hơn chỉ nhìn một giá trị áp suất đơn lẻ.
Bánh công tác trực tiếp truyền năng lượng cho dầu.
Nếu khe cánh bị cặn hoặc vật lạ làm tắc, khả năng tạo lưu lượng và cột áp sẽ giảm.
Khi đó dù động cơ vẫn quay 2.900 vòng/phút, áp suất hệ thống có thể không đạt trạng thái bình thường.
Dòng RY được sử dụng cho môi chất không chứa hạt rắn, vì vậy việc giữ dầu sạch và vệ sinh đường ống là điều kiện quan trọng để duy trì đặc tính thủy lực của RY50-32-200.
Các bộ phận chứa áp và mặt bích của dòng RY được nêu với mức áp suất danh nghĩa 16 bar.
Thông số này liên quan đến khả năng chịu áp của kết cấu, không có nghĩa RY50-32-200 luôn tạo ra áp suất xả 16 bar.
Áp suất thực tế của bơm phụ thuộc vào:
Cột áp tại điểm làm việc + khối lượng riêng dầu + áp suất phía hút + đặc tính của toàn hệ thống.
Đây là điểm rất quan trọng khi thiết kế và vận hành đường ống.
Mục đích cuối cùng của việc kiểm soát áp suất không phải để có giá trị đồng hồ càng cao càng tốt.
Mục tiêu là bảo đảm lượng dầu cần thiết đi tới thiết bị trao đổi nhiệt.
Khi áp suất và lưu lượng phù hợp:
Dầu nóng đến đủ → truyền nhiệt ổn định → dầu hồi liên tục → nguồn nhiệt được phân phối hiệu quả.
Nếu áp quá thấp do không thắng được trở lực, thiết bị ở cuối đường ống có thể thiếu lưu lượng.
Nếu trở lực quá lớn và bơm thường xuyên bị ép làm việc lệch điểm phù hợp, hiệu quả của hệ thống cũng giảm.
Tối ưu hóa áp suất đường ống nhờ Bơm dầu truyền nhiệt RY50-32-200 thực chất là đưa bơm và mạng đường ống tới một điểm làm việc cân bằng giữa lưu lượng, cột áp và tổng trở lực hệ thống. Với bộ thông số sử dụng lưu lượng 18 m³/h, cột áp 50 m, động cơ 5,5 kW và tốc độ 2.900 vòng/phút, RY50-32-200 có khả năng tạo chênh lệch áp suất để dầu vượt qua những mạng tuần hoàn có yêu cầu thủy lực tương ứng.
Để phát huy hiệu quả này, đường ống cần được lựa chọn đúng đường kính, hạn chế trở lực không cần thiết, van hút phải mở hoàn toàn, lưới lọc và bánh công tác phải sạch, hệ thống không được lọt khí và van xả cần được điều chỉnh phù hợp với lưu lượng yêu cầu. Với mạng nhiều nhánh hoặc tải nhiệt thường xuyên thay đổi, bypass và cân bằng lưu lượng cũng là những giải pháp quan trọng.
Như vậy, giá trị của RY50-32-200 không nằm ở việc tạo áp suất càng cao càng tốt, mà ở khả năng cung cấp đúng cột áp để duy trì lưu lượng dầu ổn định, qua đó giảm những biến động không cần thiết trong đường ống và giúp toàn bộ hệ thống dầu tải nhiệt vận hành hiệu quả hơn
