Cách thức tuần hoàn dầu tải nhiệt liên tục bằng bơm dầu truyền nhiệt RY80-50-200 dựa trên việc duy trì dòng dầu nóng chuyển động theo vòng kín giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt. Bơm tạo lưu lượng và cột áp cần thiết để dầu liên tục được hút vào, đẩy đi, truyền nhiệt rồi quay trở lại hệ thống.
Dầu từ đường hồi của hệ thống đi vào cửa hút của RY80-50-200. Khi bánh công tác quay, vùng áp suất thấp hình thành ở tâm bánh công tác, giúp dòng dầu tiếp tục được kéo vào bơm.
Để quá trình tuần hoàn không bị gián đoạn, đường hút phải thông thoáng, bơm được mồi đầy dầu và hạn chế không khí lọt vào hệ thống.
Động cơ 15 kW truyền mô-men qua trục bơm, làm bánh công tác quay ở khoảng 2.900 vòng/phút.
Dầu tải nhiệt đi vào tâm bánh công tác, sau đó được đẩy ra phía ngoài nhờ lực ly tâm. Quá trình này giúp dòng dầu nhận thêm năng lượng để tiếp tục di chuyển qua đường ống.
Sau khi rời bánh công tác, dầu đi qua thân bơm và ra cửa xả.
Với điểm làm việc 50 m³/h và cột áp 50 m, RY80-50-200 giúp dầu tải nhiệt có đủ lưu lượng và năng lượng để đi qua các đường ống, van và thiết bị trao đổi nhiệt trong hệ thống.
Khi đi qua thiết bị sử dụng nhiệt, dầu truyền một phần nhiệt lượng cho quá trình công nghệ. Sau đó, dầu có nhiệt độ thấp hơn được dẫn trở lại thiết bị gia nhiệt.
Dầu tiếp tục được làm nóng rồi quay lại cửa hút của RY80-50-200. Chu trình này lặp lại liên tục trong suốt thời gian hệ thống hoạt động.
Có thể mô tả quá trình như sau:
Thiết bị gia nhiệt → RY80-50-200 → thiết bị sử dụng nhiệt → đường hồi → thiết bị gia nhiệt.
Bơm chính là bộ phận duy trì chuyển động của dầu trong toàn bộ vòng tuần hoàn này.
Lưu lượng 50 m³/h cho phép RY80-50-200 duy trì lượng dầu tuần hoàn ổn định tại điểm làm việc đang xét.
Khi lưu lượng được duy trì phù hợp, dầu nóng liên tục được đưa đến thiết bị trao đổi nhiệt, giúp quá trình truyền nhiệt diễn ra đều hơn và hạn chế tình trạng ngắt quãng dòng dầu.
Trong một hệ thống dầu tải nhiệt, dòng dầu phải vượt qua nhiều trở lực như đường ống, van, co nối và bộ trao đổi nhiệt.
Cột áp 50 m của RY80-50-200 tại điểm vận hành đang xét giúp dầu tiếp tục lưu thông qua toàn bộ vòng kín thay vì bị giảm dòng đáng kể do trở lực hệ thống.
Để cách thức tuần hoàn dầu tải nhiệt liên tục bằng bơm dầu truyền nhiệt RY80-50-200 diễn ra ổn định, cần bảo đảm:
Cách thức tuần hoàn dầu tải nhiệt liên tục bằng bơm dầu truyền nhiệt RY80-50-200 là quá trình dầu được bơm từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt, sau đó quay trở lại để tiếp tục được gia nhiệt và tuần hoàn.

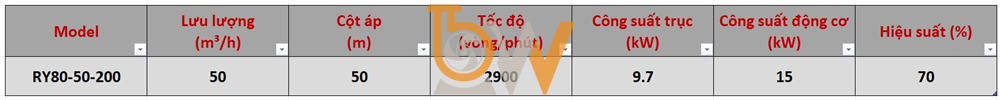

Với lưu lượng 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, RY80-50-200 giúp duy trì dòng dầu tải nhiệt liên tục trong hệ thống, hỗ trợ quá trình truyền nhiệt diễn ra ổn định và đều.
Hệ thống vòng bi bôi trơn trong bơm dầu truyền nhiệt RY80-50-200 có vai trò trực tiếp trong việc đỡ trục, giữ ổn định cụm rôto và giảm ma sát khi bơm vận hành ở tốc độ 2.900 vòng/phút. Đây là bộ phận quan trọng giúp bơm duy trì độ ổn định cơ học khi tuần hoàn dầu nóng liên tục.
RY80-50-200 sử dụng cụm ổ trục với hai bộ vòng bi để đỡ và định vị trục bơm.
Khi bánh công tác quay ở tốc độ cao, vòng bi giúp giữ trục đúng vị trí, hạn chế độ đảo và giảm dao động của cụm rôto. Nhờ đó, bánh công tác có thể duy trì chuyển động ổn định bên trong thân bơm.
Bôi trơn tạo lớp màng giữa các bề mặt chuyển động của vòng bi, giúp giảm ma sát và hạn chế mài mòn.
Đối với bơm dầu truyền nhiệt RY80-50-200, yếu tố này đặc biệt quan trọng vì trục làm việc liên tục ở tốc độ 2.900 vòng/phút. Nếu bôi trơn không đầy đủ, nhiệt độ vòng bi có thể tăng nhanh và ảnh hưởng đến độ ổn định của toàn bộ cụm bơm.
Ngoài nhiệt sinh ra do ma sát, cụm ổ trục còn chịu ảnh hưởng từ nhiệt của dầu truyền nhiệt.
Hệ thống bôi trơn giúp giảm lượng nhiệt phát sinh trực tiếp tại vòng bi, góp phần giữ nhiệt độ ổ trục trong phạm vi vận hành phù hợp. Đây là điều kiện cần thiết để RY80-50-200 làm việc ổn định trong các hệ thống dầu nóng.
Vòng bi và bộ làm kín có mối liên hệ trực tiếp với nhau. Khi vòng bi giữ trục quay ổn định, độ đảo tại khu vực phớt và bộ chèn làm kín được hạn chế.
Điều này giúp giảm ma sát không đều tại bộ làm kín, hạn chế rò rỉ dầu nóng và góp phần kéo dài tuổi thọ của phớt.
Nếu vòng bi bị mòn hoặc thiếu bôi trơn, trục có thể rung hoặc lệch, làm bộ làm kín nhanh xuống cấp.
Rung động là một trong những yếu tố ảnh hưởng lớn đến tuổi thọ của bơm dầu nóng.
Hệ thống vòng bi được bôi trơn đúng cách giúp cụm rôto quay êm hơn, hạn chế dao động truyền sang thân bơm, khớp nối và động cơ. Nhờ đó, bơm dầu truyền nhiệt RY80-50-200 duy trì trạng thái vận hành ổn định hơn khi làm việc kéo dài.
Cụm ổ trục của dòng RY sử dụng hai vị trí vòng bi. Ổ bi phía bánh công tác và ổ bi phía khớp nối được bố trí để cùng đỡ và giữ ổn định trục.
Việc sử dụng dầu hoặc mỡ bôi trơn đúng chủng loại, đúng lượng tại từng vị trí giúp vòng bi duy trì khả năng làm việc và giảm nguy cơ nóng, kẹt hoặc hư hỏng.
Một trong những nguyên nhân phổ biến gây nóng ổ bi là thiếu chất bôi trơn hoặc sử dụng sai loại dầu, mỡ.
Vì vậy, trong quá trình vận hành RY80-50-200 cần thường xuyên kiểm tra tình trạng bôi trơn. Nếu xuất hiện nhiệt độ ổ bi tăng, tiếng ồn hoặc rung bất thường, cần kiểm tra ngay lượng chất bôi trơn và tình trạng vòng bi.
Vai trò của hệ thống vòng bi bôi trơn trong bơm dầu truyền nhiệt RY80-50-200 tập trung vào việc đỡ và định vị trục, giảm ma sát, hạn chế nóng ổ bi, giảm rung và giữ cụm rôto vận hành ổn định.
Khi vòng bi được bôi trơn đúng cách, trục bơm duy trì độ đồng tâm tốt hơn, bộ làm kín ít chịu tải bất thường và toàn bộ cụm RY80-50-200 có thể vận hành tin cậy hơn ở tốc độ 2.900 vòng/phút. Vì vậy, kiểm tra và duy trì hệ thống bôi trơn là một trong những công việc quan trọng nhất trong bảo dưỡng bơm dầu truyền nhiệt.
