Phong cách thiết kế tối ưu không gian của Bơm dầu truyền nhiệt RY65-50-160 thể hiện ở kết cấu gọn, cách bố trí bơm – động cơ tập trung trên cùng bệ máy và cơ chế tản nhiệt tự nhiên không cần hệ thống nước làm mát truyền thống. Theo tài liệu kỹ thuật dòng RY, những đặc điểm này giúp cụm bơm đơn giản hơn và thuận lợi hơn khi bố trí trong khu vực sản xuất.

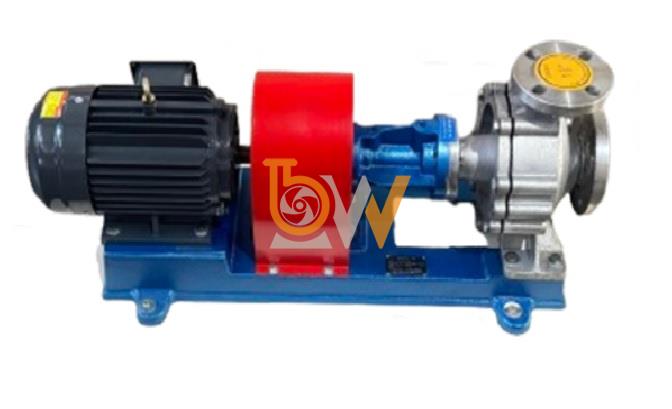

Một trong những yếu tố quan trọng tạo nên thiết kế gọn của Bơm dầu truyền nhiệt RY65-50-160 là bơm và động cơ được lắp đồng tâm trên cùng một bệ máy.
Hai bộ phận được liên kết với nhau thông qua khớp nối mềm, tạo thành một cụm truyền động thống nhất thay vì phải bố trí nhiều cụm thiết bị rời rạc.
Cách bố trí này giúp:
Tập trung các thành phần chính trên cùng một mặt bằng.
Giảm sự phân tán thiết bị.
Thuận tiện xác định vị trí lắp đặt.
Tạo bố cục cụm bơm rõ ràng và gọn hơn.
Dòng RY sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm.
Thiết kế này giúp cụm bơm không cần một hệ thống giá đỡ quá phức tạp. Các bộ phận quay và thân bơm được tập trung trên hệ thống đỡ chính, qua đó góp phần giảm kích thước tổng thể của cụm thiết bị.
Trục bơm, thân ổ trục và các chi tiết đỡ được bố trí nối tiếp theo cùng một phương. Cách sắp xếp này giúp các bộ phận cơ khí tập trung thành một cụm thay vì phát triển theo nhiều hướng khác nhau.
Đây là yếu tố có lợi khi cần bố trí RY65-50-160 trong các khu vực có diện tích lắp đặt hạn chế.
Bơm dầu truyền nhiệt RY65-50-160 sử dụng cửa hút bố trí theo hướng trục.
Theo quy ước model dòng RY, RY65-50-160 có cửa hút danh nghĩa 65 mm.
Việc bố trí cửa hút ở đầu bơm giúp tuyến ống hút có thể đi trực tiếp vào cụm bánh công tác, tạo bố cục đường ống tương đối rõ ràng quanh thiết bị.
Cửa xả của dòng RY được thiết kế hướng tâm theo phương thẳng đứng.
Đối với RY65-50-160, cửa xả danh nghĩa là 50 mm. Theo bố trí này, đường ống xả có thể được tổ chức theo hướng đi lên phía trên cụm bơm.
Điều này giúp tách biệt tương đối giữa:
Tuyến hút đi vào đầu bơm.
Tuyến xả đi lên phía trên.
Nhờ đó, không gian quanh thân bơm có thể được tổ chức gọn hơn và hạn chế sự chồng chéo giữa hai tuyến đường ống.
Đây là điểm nổi bật nhất trong phong cách thiết kế tối ưu không gian của Bơm dầu truyền nhiệt RY65-50-160.
Theo tài liệu, dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Nhà sản xuất cho biết thiết kế này giúp cụm bơm có kết cấu gọn và đơn giản hơn.
Nhờ không phải bố trí riêng hệ thống nước làm mát, cụm bơm có thể giảm bớt:
Đường ống cấp nước làm mát.
Đường ống thoát nước.
Một số phụ kiện kết nối liên quan.
Không gian dành cho thiết bị phụ trợ.
Đây là yếu tố trực tiếp giúp RY65-50-160 tiết kiệm diện tích lắp đặt.
Theo tài liệu, bơm RY gồm các cụm chính:
Cụm thân bơm.
Cụm rôto.
Cụm ổ trục.
Cụm làm kín.
Cụm truyền động.
Các cụm này được bố trí nối tiếp và tập trung quanh trục chính của bơm. Thiết kế theo một hướng kết cấu rõ ràng giúp tổng thể thiết bị không bị phân tán thành nhiều module đặt xa nhau.
Tối ưu không gian không có nghĩa là lắp RY65-50-160 quá sát tường hoặc các thiết bị khác.
Nhà sản xuất yêu cầu khu vực lắp đặt phải có đủ không gian để kiểm tra, tháo lắp và bảo dưỡng.
Vì vậy, khi bố trí thực tế cần vừa tận dụng ưu điểm kết cấu gọn của bơm, vừa chừa khoảng trống cần thiết để tiếp cận:
Khớp nối.
Động cơ.
Cụm ổ trục.
Nắp bơm.
Cụm rôto.
Phong cách thiết kế tối ưu không gian của Bơm dầu truyền nhiệt RY65-50-160 được thể hiện qua việc bơm và động cơ bố trí đồng tâm trên cùng bệ máy, kết cấu đỡ một phía, cửa hút hướng trục, cửa xả hướng tâm thẳng đứng và đặc biệt là cơ chế tản nhiệt tự nhiên không cần hệ thống nước làm mát truyền thống.
Theo tài liệu nhà sản xuất, chính thiết kế tản nhiệt tự nhiên giúp cụm bơm gọn và đơn giản hơn. Nhờ đó, Bơm dầu truyền nhiệt RY65-50-160 có lợi thế khi cần bố trí thiết bị trong không gian nhà xưởng hạn chế, đồng thời vẫn phải bảo đảm khoảng trống cần thiết cho công tác kiểm tra và bảo dưỡng.
Vai trò của khớp nối mềm trong Bơm dầu truyền nhiệt RY65-50-160 là truyền chuyển động từ động cơ sang trục bơm, đồng thời tạo liên kết cơ khí linh hoạt giữa hai trục trong cụm truyền động. Theo tài liệu kỹ thuật dòng RY, bơm và động cơ được lắp đồng tâm trên cùng một bệ máy và kết nối bằng khớp nối mềm kiểu ba chấu.
Khớp nối mềm nằm giữa trục động cơ và trục bơm, đảm nhiệm nhiệm vụ truyền mô-men quay từ động cơ sang cụm rôto.
Đường truyền động của RY65-50-160 có thể mô tả:
Động cơ → khớp nối mềm → trục bơm → bánh công tác
Khi động cơ hoạt động, khớp nối nhận chuyển động quay và truyền trực tiếp sang trục bơm. Trục tiếp tục kéo bánh công tác quay để tạo dòng dầu tuần hoàn.

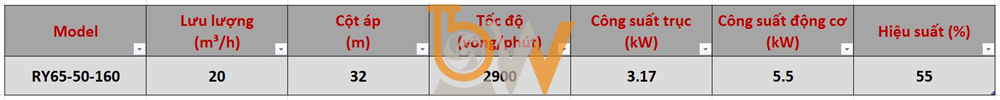

RY65-50-160 làm việc ở tốc độ 2.900 vòng/phút, với động cơ công suất 5,5 kW.
Khớp nối mềm phải duy trì khả năng truyền chuyển động liên tục ở tốc độ này để bánh công tác nhận đủ năng lượng từ động cơ.
Vì vậy, khớp nối là một mắt xích trực tiếp quyết định khả năng truyền động của toàn bộ cụm bơm.
Một trong những vai trò của khớp nối mềm trong Bơm dầu truyền nhiệt RY65-50-160 là tạo liên kết giữa trục động cơ và trục bơm trong điều kiện hai trục được căn chỉnh đồng tâm.
Nhà sản xuất yêu cầu sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, còn khe hở giữa hai đầu trục khoảng 2–3 mm.
Các giới hạn này cho thấy khớp nối làm việc hiệu quả nhất khi vị trí hai trục được căn chỉnh chính xác.
Khác với một liên kết cứng hoàn toàn, khớp nối mềm có tính linh hoạt cơ học nhất định trong quá trình truyền mô-men.
Tuy nhiên, tài liệu vẫn yêu cầu kiểm soát nghiêm độ đồng tâm. Điều này có nghĩa khớp nối mềm chỉ hỗ trợ làm việc giữa hai đầu trục, chứ không thay thế cho việc căn chỉnh chính xác.
Nếu bơm và động cơ bị lệch tâm lớn, rung động và tải bất thường vẫn có thể phát sinh.
Tài liệu xác định trục bơm và trục động cơ không đồng tâm là một nguyên nhân gây rung mạnh và tiếng ồn lớn. Biện pháp xử lý là căn chỉnh lại đồng tâm bơm – động cơ.
Khớp nối mềm đóng vai trò trung gian truyền lực giữa hai trục, vì vậy việc khớp nối được lắp đúng vị trí và căn chỉnh chính xác giúp hệ thống truyền động hoạt động ổn định hơn.
Trục bơm của RY65-50-160 được đỡ bởi hai bộ vòng bi nằm trong thân ổ trục.
Nếu khớp nối bị lắp lệch hoặc hai trục không đồng tâm, tải truyền sang trục và ổ bi có thể trở nên bất thường.
Tài liệu cũng chỉ rõ lệch tâm giữa bơm và động cơ là một nguyên nhân khiến ổ bi quá nóng.
Do đó, khớp nối mềm được lắp và căn chỉnh đúng góp phần duy trì điều kiện làm việc ổn định cho cụm ổ bi.
Tài liệu cho biết khi bơm và động cơ bị lệch tâm, ma sát rôto có thể tăng và làm công suất tiêu thụ của bơm lớn hơn bình thường.
Khớp nối mềm nằm trực tiếp trên đường truyền mô-men nên việc duy trì đúng vị trí khớp nối là yếu tố quan trọng giúp trục bơm quay đúng tâm và hạn chế tải cơ học bất lợi lên rôto.
Khớp nối mềm còn có vai trò quan trọng trong khả năng bảo trì của RY65-50-160.
Theo trình tự tháo bơm, kỹ thuật viên cần:
Tháo bu lông cố định động cơ.
Đưa động cơ ra khỏi bệ.
Tháo khớp nối.
Sau đó mới tiếp tục tháo các cụm phía trong bơm.
Cách bố trí này giúp phần động cơ và phần bơm được tách rời tương đối thuận tiện khi cần sửa chữa hoặc kiểm tra.
Trước khi vận hành, tài liệu yêu cầu quay khớp nối bằng tay để kiểm tra độ nhẹ và độ trơn của cụm quay.
Nếu xuất hiện tiếng cọ xát hoặc điểm kẹt, phải dừng kiểm tra và khắc phục trước khi đóng điện.
Như vậy, khớp nối không chỉ truyền động khi bơm hoạt động mà còn là vị trí thuận tiện để kiểm tra trạng thái cơ khí của trục và rôto trước khi khởi động.
Theo tài liệu, khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.
Khớp nối vì vậy cũng là vị trí tham chiếu để kỹ thuật viên kiểm tra chiều quay của bơm trước khi đưa thiết bị vào vận hành.
Nếu quay sai chiều, khả năng tạo lưu lượng của bơm sẽ bị ảnh hưởng. Tài liệu xác định chiều quay sai là một nguyên nhân khiến bơm không ra chất lỏng hoặc lưu lượng rất nhỏ.

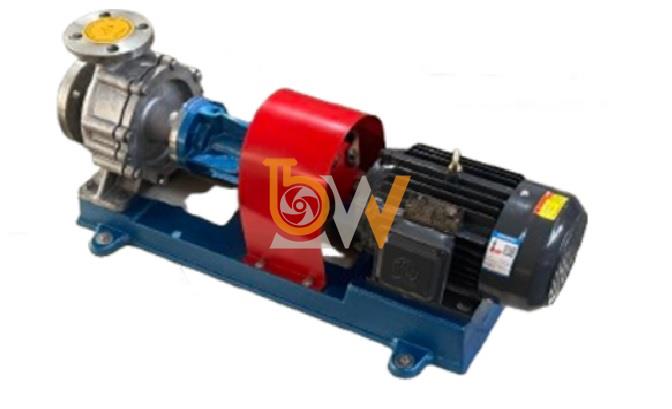

RY65-50-160 được thiết kế với bơm và động cơ đặt trên cùng một bệ máy. Khớp nối mềm nằm giữa hai cụm, tạo thành một đường truyền động thẳng và gọn.
Cách bố trí này giúp:
Truyền mô-men trực tiếp.
Thuận tiện căn chỉnh hai trục.
Dễ kiểm tra bằng tay.
Dễ tháo khi bảo dưỡng.
Hỗ trợ duy trì trạng thái truyền động ổn định.
Đây chính là những giá trị chính của khớp nối mềm trong kết cấu RY65-50-160.
Vai trò của khớp nối mềm trong Bơm dầu truyền nhiệt RY65-50-160 tập trung vào nhiệm vụ truyền mô-men từ động cơ 5,5 kW sang trục bơm để bánh công tác quay ở 2.900 vòng/phút. Khớp nối mềm kiểu ba chấu đồng thời tạo liên kết giữa hai trục, hỗ trợ căn chỉnh đồng tâm và thuận tiện cho việc tháo lắp, kiểm tra cụm quay.
Để khớp nối phát huy đúng vai trò, cần duy trì sai lệch tại vành ngoài không quá 0,1 mm, khe hở hai đầu trục khoảng 2–3 mm và bảo đảm đúng chiều quay. Đây là những yếu tố trực tiếp giúp hệ truyền động của Bơm dầu truyền nhiệt RY65-50-160 vận hành ổn định và hạn chế rung động bất thường.
