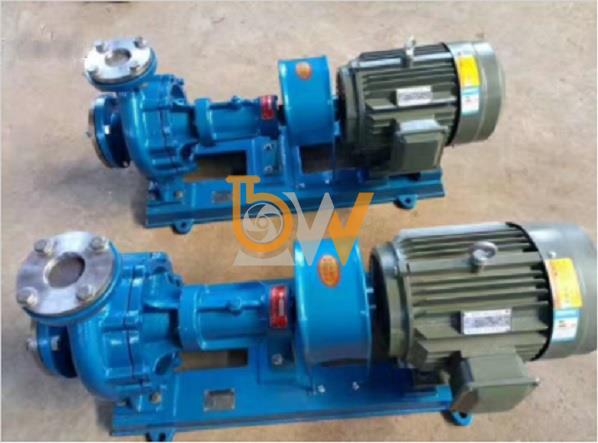

Bơm dầu truyền nhiệt RY100-65-200 phù hợp với hệ thống dầu truyền nhiệt kín nhờ khả năng duy trì dòng dầu tuần hoàn liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.
Trong hệ thống dầu truyền nhiệt kín, dầu được tuần hoàn theo một vòng khép kín. Bơm RY100-65-200 có nhiệm vụ hút dầu từ đường hồi, tạo áp lực và đẩy dầu qua lò gia nhiệt, đường ống và thiết bị trao đổi nhiệt.
Sau khi truyền nhiệt, dầu tiếp tục quay trở lại bơm để lặp lại chu trình.
Tại điểm làm việc đang xét, bơm đạt:
Các thông số này giúp bơm duy trì dòng dầu ổn định trong hệ thống có đường ống, van và thiết bị trao đổi nhiệt.
RY100-65-200 được thiết kế cho môi chất nhiệt độ cao, phù hợp với dầu truyền nhiệt có tính ăn mòn yếu và không chứa hạt rắn. Điều này đáp ứng tốt yêu cầu của nhiều hệ thống gia nhiệt kín trong công nghiệp.
Bơm sử dụng bộ chèn làm kín kết hợp với phớt dầu chịu nhiệt. Cấu tạo này giúp hạn chế dầu nóng rò rỉ tại khu vực trục và góp phần duy trì sự ổn định của hệ thống tuần hoàn.
Trong hệ thống kín, bơm phải luôn được cấp đầy dầu trước và trong quá trình vận hành. Không nên để bơm chạy thiếu môi chất vì có thể làm tăng nhiệt, gây rung và ảnh hưởng đến các chi tiết bên trong.
Bơm dầu truyền nhiệt RY100-65-200 trong hệ thống dầu truyền nhiệt kín có nhiệm vụ tạo và duy trì dòng tuần hoàn dầu nóng liên tục. Với lưu lượng 100 m³/h, cột áp 50 m và động cơ 22 kW, bơm phù hợp với các hệ thống cần truyền nhiệt ổn định qua một vòng tuần hoàn khép kín.
Để bơm hoạt động tốt, cần bảo đảm đủ dầu, đúng chiều quay, lưu lượng phù hợp và hệ thống đường ống được lắp đặt đúng kỹ thuật.
Bơm dầu truyền nhiệt RY100-65-200 được thiết kế theo kiểu bơm ly tâm, với bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút để tạo lưu lượng khoảng 100 m³/h và cột áp khoảng 50 m. Ở điểm làm việc này, hiệu suất bơm đạt khoảng 74%.
Bánh công tác là bộ phận trực tiếp truyền năng lượng từ động cơ sang dòng dầu. Khi quay, bánh công tác tạo lực ly tâm để đưa dầu từ tâm ra mép ngoài, giúp hình thành lưu lượng và áp suất cần thiết.
Cửa hút của bơm được bố trí theo hướng trục, trong khi cửa xả theo hướng tâm thẳng đứng. Cách bố trí này giúp dòng dầu đi qua bơm thuận lợi và hỗ trợ quá trình chuyển đổi năng lượng hiệu quả.
Trục bơm và bánh công tác được đỡ bởi cụm ổ bi, giúp rôto quay ổn định, hạn chế rung và giảm tổn thất cơ khí trong quá trình vận hành.
Bơm và động cơ được nối với nhau bằng khớp nối mềm. Kết cấu này giúp truyền mô-men ổn định và giảm ảnh hưởng của sai lệch nhỏ giữa hai trục.
Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Thiết kế này giúp giảm các bộ phận phụ trợ và đơn giản hóa quá trình vận hành.
Thiết kế Bơm dầu truyền nhiệt RY100-65-200 hướng đến hiệu suất cao nhờ bánh công tác ly tâm, bố trí cửa hút – cửa xả hợp lý, cụm rôto ổn định và truyền động bằng khớp nối mềm. Khi làm việc gần điểm thiết kế 100 m³/h – 50 m, bơm có thể đạt hiệu suất khoảng 74% và duy trì khả năng tuần hoàn dầu nóng ổn định.
