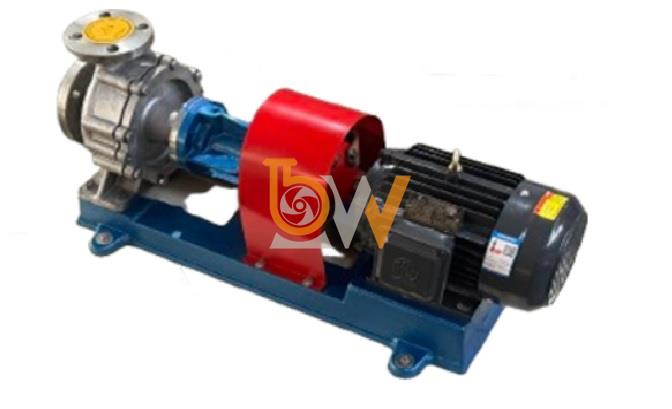

Bơm ly tâm dầu nóng RY50-32-200A lưu lượng 16 m3/h, công suất 4 kW, cột áp 32 m

Cơ chế truyền tải năng lượng từ động cơ đến Bơm dầu truyền nhiệt RY50-32-200A

Cơ chế truyền tải năng lượng từ động cơ đến Bơm dầu truyền nhiệt RY50-32-200A được thực hiện theo chuỗi truyền động trực tiếp: động cơ → khớp nối mềm ba chấu → trục bơm → bánh công tác → dầu truyền nhiệt. Đây là quá trình biến cơ năng quay của động cơ thành năng lượng thủy lực của dòng dầu, giúp bơm đạt điểm làm việc 16 m³/h, cột áp 32 m tại tốc độ khoảng 2.900 vòng/phút.

Động cơ 4 kW tạo nguồn cơ năng ban đầu

RY50-32-200A sử dụng động cơ có công suất định mức 4 kW. Khi được cấp điện, động cơ tạo ra chuyển động quay tại trục động cơ.

Đây là điểm bắt đầu của toàn bộ quá trình truyền năng lượng. Năng lượng chưa được truyền trực tiếp cho dầu mà trước tiên tồn tại dưới dạng mô-men và chuyển động quay của trục động cơ.

Từ đây, năng lượng cơ học được đưa sang bơm thông qua bộ phận khớp nối.

Khớp nối mềm ba chấu truyền mô-men sang trục bơm

Giữa động cơ và RY50-32-200A sử dụng khớp nối mềm kiểu ba chấu.

Một phía khớp nối được liên kết với trục động cơ, phía còn lại liên kết với trục bơm. Khi động cơ quay, mô-men được truyền qua khớp nối làm trục bơm quay theo.

Như vậy, bước truyền năng lượng thứ hai được hình thành:

Trục động cơ → khớp nối ba chấu → trục RY50-32-200A.

Kết cấu truyền động trực tiếp này không cần sử dụng bộ truyền đai hoặc hộp giảm tốc trung gian.

Độ đồng tâm ảnh hưởng trực tiếp đến quá trình truyền năng lượng

Để mô-men từ động cơ truyền ổn định sang bơm, hai trục phải được căn chỉnh đúng.

Đối với dòng RY, sai lệch tại vành ngoài khớp nối được yêu cầu không vượt quá 0,1 mm, đồng thời khoảng cách hai đầu trục khoảng 2–3 mm.

Nếu độ đồng tâm kém, năng lượng từ động cơ không chỉ truyền đến bánh công tác mà một phần có thể biểu hiện thành rung động, ma sát và tải bất thường lên ổ bi.

Vì vậy, căn chỉnh chính xác giúp chuỗi truyền năng lượng của RY50-32-200A hoạt động ổn định hơn.

Trục bơm đưa mô-men đến bánh công tác

Sau khi tiếp nhận chuyển động từ khớp nối, trục bơm quay và truyền mô-men trực tiếp đến bánh công tác.

Bánh công tác được lắp trên trục và cố định bằng đai ốc hãm. Vì vậy, tốc độ quay của trục được truyền trực tiếp đến bánh công tác.

RY50-32-200A hoạt động ở khoảng 2.900 vòng/phút, nên trục phải duy trì chuyển động ổn định ở tốc độ cao để bánh công tác liên tục tiếp nhận cơ năng từ động cơ.

Có thể xem trục bơm là “cầu nối cơ học” giữa khớp nối và bộ phận thủy lực quan trọng nhất là bánh công tác.

Hai ổ bi hỗ trợ trục quay ổn định

Trục RY50-32-200A được đỡ bởi hai ổ bi trong cụm ổ trục.

Ổ bi không trực tiếp tạo ra năng lượng nhưng giữ cho trục quay đúng vị trí và hạn chế chuyển động lệch tâm không mong muốn.

Điều này đặc biệt quan trọng khi trục làm việc ở khoảng 2.900 vòng/phút. Nếu trục không được đỡ ổn định, rung động và ma sát có thể tăng, ảnh hưởng đến khả năng truyền mô-men từ động cơ tới bánh công tác.

Do đó, tình trạng ổ bi có ảnh hưởng trực tiếp đến chất lượng của toàn bộ chuỗi truyền năng lượng.

Bánh công tác là nơi chuyển cơ năng thành năng lượng thủy lực

Đây là giai đoạn quan trọng nhất trong cơ chế truyền tải năng lượng của RY50-32-200A.

Bánh công tác nhận mô-men từ trục và quay với tốc độ cao. Dầu truyền nhiệt đi vào vùng tâm bánh công tác theo hướng trục.

Khi tiếp xúc với các cánh đang quay, dầu nhận năng lượng và chuyển động từ vùng tâm ra phía ngoài.

Tại đây xảy ra quá trình chuyển đổi:

Cơ năng quay của bánh công tác → năng lượng thủy lực của dòng dầu.

Nhờ đó, năng lượng ban đầu từ động cơ cuối cùng được truyền sang môi chất.

Năng lượng truyền cho dầu tạo ra lưu lượng 16 m³/h

Sau khi nhận năng lượng từ bánh công tác, dầu được đưa ra khỏi vùng tâm và tiếp tục chuyển động qua thân bơm.

Tại điểm làm việc kỹ thuật, RY50-32-200A đạt lưu lượng 16 m³/h.

Lưu lượng này là một trong những biểu hiện trực tiếp của quá trình chuyển năng lượng từ động cơ sang dòng dầu.

Nếu động cơ, khớp nối, trục hoặc bánh công tác không làm việc đúng trạng thái, khả năng đạt lưu lượng thiết kế cũng có thể bị ảnh hưởng.

Năng lượng thủy lực đồng thời tạo cột áp 32 m

Bên cạnh lưu lượng, năng lượng được truyền cho dầu còn thể hiện qua cột áp 32 m.

Cột áp cho biết khả năng bơm cung cấp năng lượng để dòng dầu thắng trở lực của hệ thống.

Như vậy, năng lượng từ động cơ sau khi đi qua chuỗi truyền động không chỉ làm dầu chuyển động mà còn giúp dòng dầu có khả năng đi qua đường ống, van và thiết bị trao đổi nhiệt trong vòng tuần hoàn.

Công suất trục 3,35 kW tại điểm làm việc

Tại điểm 16 m³/h – 32 m, công suất trên trục của RY50-32-200A khoảng 3,35 kW, trong khi động cơ có công suất định mức 4 kW.

Hai thông số này cần được phân biệt:

4 kW là công suất định mức của động cơ.
3,35 kW là công suất trục yêu cầu của bơm tại điểm làm việc được công bố.

Khoảng chênh 0,65 kW tạo mức dự phòng giữa công suất động cơ và công suất trục tại điểm kỹ thuật. Không nên lấy tỷ lệ 3,35/4 để coi đó là hiệu suất động cơ.

Tốc độ quay ổn định bảo đảm quá trình truyền năng lượng

Thông số lưu lượng 16 m³/h và cột áp 32 m gắn với tốc độ khoảng 2.900 vòng/phút.

Nếu tốc độ quay thay đổi đáng kể, lượng năng lượng được bánh công tác truyền cho dầu cũng thay đổi theo. Điều này kéo theo sự thay đổi của lưu lượng và cột áp.

Do đó, động cơ phải duy trì tốc độ phù hợp để chuỗi truyền tải:

động cơ → khớp nối → trục → bánh công tác

hoạt động đúng với đặc tính thiết kế của RY50-32-200A.

Chiều quay đúng giúp bánh công tác nhận và truyền năng lượng chính xác

RY50-32-200A được quy định quay theo chiều kim đồng hồ khi nhìn từ phía khớp nối.

Điều này rất quan trọng bởi bánh công tác được thiết kế cho một hướng quay xác định.

Nếu động cơ quay ngược, khớp nối và trục vẫn có thể truyền chuyển động nhưng bánh công tác không truyền năng lượng cho dầu theo đúng đặc tính thiết kế. Khi đó lưu lượng và cột áp có thể không đạt yêu cầu.

Vì vậy, ngoài tốc độ, chiều quay đúng cũng là điều kiện bắt buộc của cơ chế truyền năng lượng.

Độ rung thấp giúp quá trình truyền năng lượng ổn định hơn

Khi động cơ, khớp nối và trục được căn chỉnh tốt, chuyển động quay sẽ tập trung vào nhiệm vụ truyền mô-men đến bánh công tác.

Nếu xuất hiện rung mạnh, một phần năng lượng cơ học biểu hiện thành những chuyển động không mong muốn thay vì phục vụ trực tiếp cho quá trình quay ổn định của rôto.

Dòng RY yêu cầu biên độ rung khi vận hành không vượt quá 0,06 mm.

Do đó, kiểm soát độ rung cũng là một phần quan trọng để duy trì trạng thái truyền năng lượng ổn định từ động cơ đến bơm.

Toàn bộ chuỗi truyền năng lượng của RY50-32-200A

Cơ chế truyền tải năng lượng có thể tóm tắt theo trình tự:

Điện năng → động cơ 4 kW → chuyển động quay của trục động cơ → khớp nối mềm ba chấu → trục bơm → bánh công tác quay khoảng 2.900 vòng/phút → truyền năng lượng cho dầu → tạo lưu lượng 16 m³/h và cột áp 32 m.

Điểm cốt lõi của cơ chế này là mỗi bộ phận đảm nhận một nhiệm vụ rõ ràng. Động cơ tạo cơ năng, khớp nối truyền mô-men, trục đưa mô-men tới bánh công tác và bánh công tác chuyển cơ năng thành năng lượng thủy lực của dầu.

Cơ chế truyền tải năng lượng từ động cơ đến Bơm dầu truyền nhiệt RY50-32-200A là một quá trình truyền động trực tiếp và liên tục. Động cơ 4 kW tạo chuyển động quay, khớp nối mềm ba chấu truyền mô-men tới trục, trục làm bánh công tác quay ở khoảng 2.900 vòng/phút, sau đó bánh công tác truyền năng lượng cho dầu truyền nhiệt.

Kết quả của chuỗi chuyển đổi này là RY50-32-200A đạt điểm làm việc 16 m³/h và cột áp 32 m, với công suất trục khoảng 3,35 kW.

Như vậy, hiệu quả của cơ chế truyền năng lượng phụ thuộc trực tiếp vào động cơ hoạt động ổn định, khớp nối được căn chỉnh chính xác, trục và ổ bi làm việc tốt, bánh công tác quay đúng tốc độ và đúng chiều. Khi các mắt xích này phối hợp đúng kỹ thuật, năng lượng từ động cơ được truyền liên tục đến dòng dầu để duy trì quá trình tuần hoàn trong hệ thống.

Bơm dầu truyền nhiệt RY50-32-200A giúp tối ưu hóa hiệu suất truyền nhiệt tổng thể

Bơm dầu truyền nhiệt RY50-32-200A giúp tối ưu hóa hiệu suất truyền nhiệt tổng thể bằng cách duy trì dòng dầu tải nhiệt tuần hoàn liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt. Với lưu lượng 16 m³/h, cột áp 32 m, động cơ 4 kW và tốc độ quay 2.900 vòng/phút, bơm tạo điều kiện để dầu nóng được vận chuyển đều đặn, hạn chế tình trạng thiếu lưu lượng hoặc gián đoạn dòng tuần hoàn.

Vai trò của RY50-32-200A không phải trực tiếp sinh nhiệt mà là đưa nhiệt lượng đã được tích trữ trong dầu đến đúng vị trí cần sử dụng, từ đó giúp toàn bộ hệ thống truyền nhiệt khai thác nguồn nhiệt hiệu quả hơn.

Lưu lượng 16m³/h giúp nhiệt được vận chuyển liên tục

Trong hệ thống dầu tải nhiệt, dầu đóng vai trò là môi chất mang năng lượng từ nguồn gia nhiệt tới thiết bị sản xuất.

RY50-32-200A đạt lưu lượng 16 m³/h tại điểm làm việc công bố. Dòng dầu liên tục giúp lượng dầu đã nhận nhiệt nhanh chóng được đưa tới thiết bị sử dụng, đồng thời dầu sau khi truyền nhiệt được đưa trở lại nguồn gia nhiệt.

Chu trình diễn ra liên tục:

Nguồn gia nhiệt → RY50-32-200A → thiết bị trao đổi nhiệt → đường dầu hồi → nguồn gia nhiệt.

Nhờ vậy, nhiệt không chỉ được tạo ra mà còn được vận chuyển liên tục trong toàn hệ thống.

Cột áp 32m giúp duy trì lưu lượng qua mạng đường ống

Muốn đạt hiệu quả truyền nhiệt tốt, chỉ có dầu nóng là chưa đủ. Dầu còn phải lưu thông được qua toàn bộ hệ thống.

Các đường ống, van, co cút và thiết bị trao đổi nhiệt đều tạo ra trở lực. Nếu bơm không đủ cột áp, lưu lượng có thể giảm đáng kể khi dầu đi qua các thiết bị này.

Cột áp 32 m của RY50-32-200A cung cấp năng lượng để dòng dầu vượt qua tổng trở lực của hệ thống có đặc tính phù hợp.

Nhờ đó, lưu lượng cần thiết có thể được duy trì tới khu vực trao đổi nhiệt thay vì suy giảm quá nhiều trên đường đi.

Dòng dầu ổn định giúp bề mặt trao đổi nhiệt được cấp nhiệt đều hơn

Khả năng truyền nhiệt của thiết bị phụ thuộc một phần vào việc dầu nóng có liên tục đi qua bề mặt trao đổi nhiệt hay không.

Khi RY50-32-200A duy trì dòng dầu ổn định, dầu nóng được thay mới liên tục tại thiết bị. Lượng dầu đã mất một phần nhiệt được đưa đi và thay thế bằng dầu có nhiệt độ cao hơn từ nguồn gia nhiệt.

Quá trình này giúp duy trì chênh lệch nhiệt cần thiết giữa dầu và môi chất cần gia nhiệt, qua đó hỗ trợ quá trình trao đổi nhiệt diễn ra liên tục hơn.

Hạn chế tình trạng dầu lưu lại quá lâu tại một vị trí

Nếu lưu lượng tuần hoàn quá thấp, dầu có thể lưu lại lâu trong một khu vực của hệ thống.

Khi đó, dầu tại vị trí trao đổi nhiệt nhanh chóng giảm nhiệt độ, làm giảm khả năng tiếp tục truyền nhiệt.

RY50-32-200A với lưu lượng 16 m³/h giúp tăng tốc độ thay đổi dầu trong vòng tuần hoàn khi hệ thống được thiết kế phù hợp.

Điều này tạo điều kiện để nhiệt lượng được vận chuyển liên tục thay vì tập trung quá lâu tại một khu vực.

Hỗ trợ phân phối nhiệt đồng đều hơn trong hệ thống

Một hệ thống dầu nóng có thể phải cấp nhiệt cho nhiều vị trí khác nhau như bồn, đường ống, thiết bị trao đổi nhiệt hoặc các vùng gia nhiệt.

RY50-32-200A tạo dòng tuần hoàn chính để đưa dầu từ nguồn nhiệt tới mạng phân phối.

Khi lưu lượng và trở lực của từng nhánh được thiết kế hợp lý, dòng dầu có thể được phân bổ tới các khu vực cần nhiệt một cách ổn định hơn.

Nhờ đó, hệ thống hạn chế tình trạng một khu vực nhận quá nhiều dầu trong khi khu vực khác thiếu dòng tuần hoàn.

Tốc độ 2.900 vòng/phút duy trì khả năng truyền năng lượng cho dầu

RY50-32-200A hoạt động theo nguyên lý ly tâm với tốc độ khoảng 2.900 vòng/phút.

Động cơ làm bánh công tác quay, bánh công tác tiếp tục truyền cơ năng cho dầu. Nhờ đó, dầu hình thành lưu lượng và cột áp cần thiết để lưu thông trong hệ thống.

Chuỗi truyền năng lượng có thể hình dung:

Động cơ → trục → bánh công tác → dòng dầu → thiết bị trao đổi nhiệt.

Tốc độ quay ổn định giúp bơm duy trì đặc tính thủy lực cần thiết cho quá trình vận chuyển nhiệt.

Động cơ 4kW phù hợp với điểm làm việc 16m³/h – 32m

RY50-32-200A sử dụng động cơ 4 kW, trong khi công suất trục tại điểm làm việc công bố khoảng 3,35 kW.

Cấu hình này được kết hợp với bánh công tác phiên bản A để tạo điểm làm việc:

16 m³/h – 32 m – 2.900 vòng/phút.

Khi nhu cầu thực tế của hệ thống gần với điểm làm việc này, bơm có điều kiện hoạt động phù hợp hơn với thiết kế, qua đó vừa duy trì dòng dầu cần thiết vừa hạn chế việc sử dụng một cấu hình công suất hoặc cột áp cao hơn mức cần thiết.

Giảm cột áp dư giúp hạn chế tổn thất năng lượng không cần thiết

Để tối ưu hiệu quả tổng thể, bơm không nên tạo cột áp cao hơn quá nhiều so với nhu cầu của hệ thống.

Nếu cột áp dư quá lớn, người vận hành thường phải đóng bớt van xả để tăng trở lực và giảm lưu lượng. Khi đó, một phần năng lượng do bơm tạo ra bị tiêu hao trên van điều tiết.

RY50-32-200A có cột áp thiết kế 32 m, vì vậy sẽ phù hợp nhất với những hệ thống có tổng trở lực tương ứng.

Lựa chọn đúng bơm giúp năng lượng được sử dụng chủ yếu để duy trì dòng dầu thay vì phải tiêu hao vào quá trình điều tiết không cần thiết.

Hỗ trợ ổn định nhiệt độ của dây chuyền

Khi dầu tuần hoàn không ổn định, nhiệt độ tại thiết bị sử dụng nhiệt cũng có thể dao động.

RY50-32-200A giúp duy trì nguồn dầu nóng liên tục, qua đó tạo điều kiện để hệ thống điều khiển nhiệt độ làm việc ổn định hơn.

Điều này đặc biệt quan trọng đối với những công đoạn cần nhiệt liên tục trong thời gian dài.

Nhiệt độ ổn định hơn giúp hệ thống khai thác nguồn nhiệt hiệu quả và hạn chế việc phải gia nhiệt bù quá nhiều sau những thời điểm dòng tuần hoàn bị suy giảm.

Hỗ trợ rút ngắn thời gian phục hồi nhiệt

Khi thiết bị sản xuất lấy đi một lượng nhiệt lớn, dầu sau khi trao đổi nhiệt sẽ giảm nhiệt độ.

RY50-32-200A nhanh chóng đưa lượng dầu này trở lại nguồn gia nhiệt và đồng thời cấp dầu nóng mới tới thiết bị.

Dòng tuần hoàn liên tục giúp quá trình phục hồi nhiệt diễn ra nhanh hơn so với trường hợp lưu lượng thấp hoặc không ổn định.

Qua đó, dây chuyền có thể duy trì điều kiện nhiệt tốt hơn giữa các chu kỳ sản xuất.

Không nên để lưu lượng quá thấp nếu muốn truyền nhiệt hiệu quả

Dòng RY không được khuyến nghị vận hành kéo dài dưới 30% lưu lượng thiết kế.

Với RY50-32-200A có lưu lượng 16 m³/h, mức 30% tương đương khoảng 4,8 m³/h.

Nếu lưu lượng xuống quá thấp, không chỉ điều kiện làm việc của bơm trở nên bất lợi mà khả năng vận chuyển nhiệt trong hệ thống cũng suy giảm.

Do đó, để khai thác tốt vai trò của RY50-32-200A trong quá trình truyền nhiệt, cần duy trì lưu lượng trong vùng phù hợp.

Đường hút thông thoáng giúp duy trì hiệu quả tuần hoàn

Hiệu suất truyền nhiệt tổng thể có thể bị ảnh hưởng nếu bơm không được cấp đủ dầu.

Đường hút cần thông thoáng, van hút mở đầy đủ và thân bơm phải được mồi đầy trước khi khởi động.

Nếu không khí lọt vào hoặc nguồn dầu không đủ, lưu lượng qua bơm giảm và dòng dầu tới thiết bị trao đổi nhiệt cũng không còn ổn định.

Vì vậy, bảo đảm điều kiện hút tốt là một phần trực tiếp của việc duy trì khả năng truyền nhiệt của toàn hệ thống.

Bơm không trực tiếp quyết định toàn bộ hiệu suất truyền nhiệt

Cần hiểu chính xác rằng RY50-32-200A không tự làm tăng hiệu suất của bộ trao đổi nhiệt nếu thiết bị trao đổi nhiệt, đường ống hoặc hệ thống điều khiển không phù hợp.

Vai trò của bơm là tạo điều kiện thủy lực cần thiết:

đủ lưu lượng + đủ cột áp + dòng tuần hoàn ổn định.

Hiệu suất truyền nhiệt tổng thể còn phụ thuộc vào nhiệt độ dầu, diện tích trao đổi nhiệt, tình trạng bề mặt thiết bị, cách bố trí đường ống và nhu cầu nhiệt của dây chuyền.

Vì vậy, RY50-32-200A đóng vai trò quan trọng trong việc tối ưu phần tuần hoàn và vận chuyển nhiệt của hệ thống.

Bơm dầu truyền nhiệt RY50-32-200A giúp tối ưu hóa hiệu suất truyền nhiệt tổng thể bằng cách duy trì dòng dầu nóng liên tục với lưu lượng 16 m³/h và cột áp 32 m. Động cơ 4 kW cùng tốc độ 2.900 vòng/phút cung cấp năng lượng cho bánh công tác để dầu vượt qua trở lực đường ống và liên tục di chuyển giữa nguồn gia nhiệt với thiết bị sử dụng nhiệt.

Nhờ dòng tuần hoàn ổn định, dầu nóng được thay mới liên tục tại bề mặt trao đổi nhiệt, nhiệt lượng được phân phối đều hơn và dầu sau khi mất nhiệt nhanh chóng được đưa trở lại nguồn gia nhiệt.

Vì vậy, giá trị cốt lõi của RY50-32-200A đối với hiệu suất truyền nhiệt nằm ở khả năng duy trì đúng lưu lượng, đủ cột áp và bảo đảm sự liên tục của vòng dầu nóng. Khi bơm được lựa chọn đúng với trở lực và nhu cầu lưu lượng của hệ thống, khả năng vận chuyển và khai thác nhiệt của toàn dây chuyền có thể được tối ưu hiệu quả hơn.
