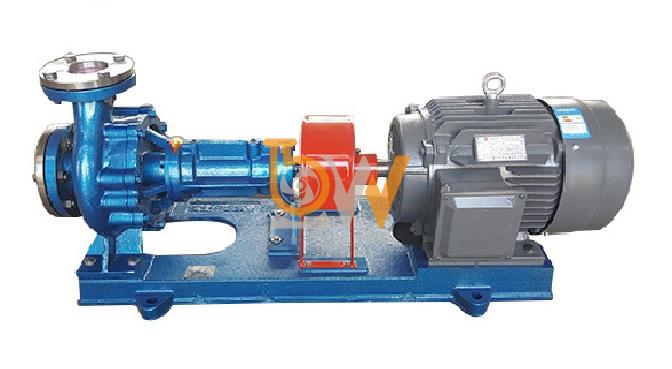

Máy bơm dầu tải nhiệt RY25-25-160 lưu lượng 3 m3/h, công suất 1.5 kW, cột áp 27 m, tốc độ 2.900 vòng/phút

Ưu điểm kết nối đường ống linh hoạt của Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 được thiết kế với cửa hút và cửa xả có đường kính danh nghĩa 25 mm. Cửa hút bố trí theo hướng trục ở phía trước thân bơm, còn cửa xả bố trí hướng tâm theo phương thẳng đứng. Cấu hình này giúp đường ống dầu nóng được sắp xếp gọn, dễ kết nối và phù hợp với nhiều dạng mặt bằng lắp đặt khác nhau.

Cửa hút hướng trục giúp đường hồi đi thẳng vào bơm

Cửa hút nằm cùng hướng với trục bơm nên đường dầu hồi có thể được dẫn tương đối thẳng vào tâm bánh công tác. Việc hạn chế thay đổi hướng ngay trước cửa hút giúp dòng dầu đi vào bơm ổn định hơn.

Đường hút thẳng còn làm giảm số lượng co cút và phụ kiện cần sử dụng. Nhờ đó, tổn thất áp suất đầu vào được hạn chế, giảm nguy cơ tích tụ không khí và giúp bơm dễ đạt lưu lượng làm việc yêu cầu.

Cách bố trí này đặc biệt thuận lợi khi đường hồi dầu chạy ngang gần mặt nền hoặc nằm cùng cao độ với tâm bơm. Người lắp đặt không phải sử dụng nhiều đoạn ống chuyển hướng để đưa dầu vào cửa hút.

Cửa xả thẳng đứng thuận tiện dẫn dầu lên hệ thống

Cửa xả của RY25-25-160 hướng lên trên, phù hợp với các hệ thống có đường cấp dầu nóng đặt trên giá ống hoặc dẫn đến thiết bị nằm cao hơn bơm.

Sau khi dầu được bánh công tác tăng năng lượng, dòng dầu đi từ thân bơm lên cửa xả và tiếp tục vào tuyến cấp nhiệt. Hướng xả này giúp hạn chế đường ống chạy ngang chiếm không gian hai bên cụm máy.

Thiết kế cửa xả đứng cũng thuận tiện khi lắp van khóa, đồng hồ áp suất hoặc nhánh bypass trên tuyến cấp. Các phụ kiện có thể được bố trí phía trên bơm mà không che khuất khu vực khớp nối và thân ổ trục.

Hai đầu kết nối cùng kích thước DN25

Cửa hút và cửa xả của model RY25-25-160 đều có kích thước danh nghĩa 25 mm. Sự đồng nhất này giúp đơn giản hóa việc lựa chọn đường ống, mặt bích, van, gioăng và phụ kiện kết nối.

Đơn vị lắp đặt không phải chuẩn bị quá nhiều loại vật tư cho hai phía của bơm. Việc đồng bộ kích thước cũng thuận tiện cho công tác thay thế, bảo dưỡng và quản lý phụ tùng dự phòng.

Tuy nhiên, kích thước đường ống thực tế vẫn cần được kiểm tra theo chiều dài tuyến, độ nhớt của dầu và tổn thất áp suất. Trong một số hệ thống, đường hút có thể được thiết kế lớn hơn để giảm trở lực trước bơm, sau đó sử dụng đoạn chuyển phù hợp tại cửa hút DN25.

Kết nối mặt bích dễ tháo lắp

Cửa hút và cửa xả sử dụng kết nối mặt bích, tạo liên kết chắc chắn cho hệ thống tuần hoàn dầu nóng. So với mối nối được hàn cố định trực tiếp vào bơm, kết nối mặt bích giúp quá trình tháo thiết bị thuận tiện hơn.

Khi cần kiểm tra hoặc sửa chữa, kỹ thuật viên có thể tháo bu lông mặt bích để tách bơm khỏi đường ống mà không phải cắt ống. Gioăng giữa hai mặt bích cũng có thể được thay riêng khi xuất hiện rò rỉ.

Khả năng tháo lắp này giúp giảm thời gian bảo dưỡng và hạn chế tác động đến những phần đường ống còn lại của hệ thống.

Phù hợp với nhiều dạng bố trí mặt bằng

Sự kết hợp giữa cửa hút ngang và cửa xả đứng cho phép RY25-25-160 tích hợp vào nhiều kiểu hệ thống. Bơm có thể đặt gần lò gia nhiệt, bồn dầu, bộ trao đổi nhiệt hoặc lắp trên cụm thiết bị dạng skid.

Trong cụm skid, đường hồi thường được dẫn ngang vào cửa hút, còn đường cấp được đưa lên phía trên khung máy. Cách bố trí này giúp các tuyến ống ít giao cắt, tạo không gian rõ ràng để kiểm tra bơm và động cơ.

Đối với nhà xưởng có diện tích hạn chế, cửa xả hướng lên còn giúp giảm phần không gian phải chừa ở hai bên bơm. Nhờ đó, cụm máy có thể được bố trí gần các thiết bị khác hơn nhưng vẫn bảo đảm lối thao tác cần thiết.

Thuận tiện lắp đường bypass

Trong hệ thống có nhu cầu nhiệt thay đổi, đường bypass thường được bố trí để đưa một phần dầu từ đường xả quay về đường hồi. Mục đích là duy trì lưu lượng tối thiểu qua bơm khi van cấp đến thiết bị sử dụng nhiệt bị đóng bớt.

Cửa xả hướng lên giúp việc lấy nhánh bypass tương đối thuận tiện. Đường hồi bypass có thể được dẫn về bồn dầu hoặc tuyến hút mà không cần bố trí quá nhiều đoạn ống quanh thân bơm.

Cách kết nối linh hoạt này giúp bảo vệ bơm khi lưu lượng sử dụng giảm, đồng thời duy trì dòng dầu tuần hoàn trong hệ thống.

Dễ bố trí giá đỡ đường ống độc lập

Đường hút và đường xả của RY25-25-160 có thể được bố trí giá đỡ theo hai phương riêng biệt. Đường hút nằm ngang được đỡ bằng giá đặt hoặc giá treo phía trước bơm, trong khi đường xả đứng có thể được giữ bằng giá đỡ ở phía trên.

Việc đỡ đường ống độc lập giúp trọng lượng của ống, van, phụ kiện và dầu bên trong không truyền trực tiếp lên mặt bích bơm. Điều này đặc biệt quan trọng với hệ thống dầu nóng vì đường ống có thể giãn nở đáng kể khi nhiệt độ tăng.

Nếu đường ống kéo hoặc ép vào thân bơm, cụm máy có thể bị lệch vị trí, ảnh hưởng đến độ đồng tâm giữa trục bơm và trục động cơ. Giá đỡ đúng kỹ thuật giúp duy trì độ kín của mặt bích và bảo vệ cụm truyền động.

Thuận lợi cho việc xử lý giãn nở nhiệt

Đường ống dầu truyền nhiệt thay đổi chiều dài khi nhiệt độ tăng hoặc giảm. Hướng hút ngang và xả đứng tạo điều kiện để thiết kế các đoạn uốn, vòng bù hoặc khớp bù giãn nở trên từng tuyến.

Đường ống không nên được lắp căng cứng vào mặt bích bơm. Khi hệ thống nóng lên, chuyển vị của đường ống phải được hấp thụ tại các đoạn bù thay vì truyền thành lực kéo lên cửa hút và cửa xả.

Khả năng bố trí bù giãn nở linh hoạt giúp giảm ứng suất lên thân bơm, hạn chế rò rỉ tại mặt bích và duy trì độ đồng tâm của cụm máy trong suốt quá trình vận hành.

Thuận tiện khi kiểm tra và bảo dưỡng

Cách bố trí đường hút ở phía trước và đường xả ở phía trên giúp hai bên cụm bơm ít bị đường ống che khuất. Người vận hành có thể tiếp cận thuận tiện hơn với thân ổ trục, bộ làm kín và khớp nối mềm.

Khi cần tháo cụm rôto hoặc kiểm tra bánh công tác, kết nối mặt bích cho phép tách bơm khỏi hệ thống mà không phải thay đổi toàn bộ tuyến ống. Điều này giúp giảm thời gian dừng máy và đơn giản hóa công việc bảo dưỡng định kỳ.

Ưu điểm kết nối đường ống linh hoạt của Bơm dầu truyền nhiệt RY25-25-160 đến từ cửa hút hướng trục, cửa xả thẳng đứng, hai đầu kết nối DN25 và phương thức liên kết bằng mặt bích.

Thiết kế này giúp đường hồi dễ đi thẳng vào bơm, đường cấp thuận tiện dẫn lên phía trên, giảm giao cắt đường ống và phù hợp với nhiều dạng mặt bằng. Đồng thời, việc bố trí giá đỡ, đường bypass và đoạn bù giãn nở cũng trở nên chủ động hơn.

Khi đường ống được căn chỉnh đúng vị trí, có giá đỡ độc lập và không truyền ứng suất nhiệt lên thân bơm, RY25-25-160 có thể được tích hợp gọn gàng, chắc chắn và thuận tiện bảo dưỡng trong hệ thống tuần hoàn dầu nóng.

Tính năng làm kín vượt trội chống rò rỉ trên Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 sử dụng cụm làm kín kết hợp giữa bộ chèn và phớt dầu cao su chịu nhiệt. Cụm này được bố trí tại vị trí trục đi từ khoang bơm ra thân ổ trục, có nhiệm vụ hạn chế dầu nóng rò dọc theo bề mặt trục trong khi trục vẫn quay liên tục ở tốc độ 2.900 vòng/phút.

Khả năng chống rò rỉ của bơm không chỉ phụ thuộc vào một chi tiết làm kín riêng lẻ mà còn được hỗ trợ bởi độ ổn định của trục, cách bố trí cụm ổ bi và cơ chế tản nhiệt tự nhiên.

Kết cấu làm kín kết hợp

Bộ chèn được lắp quanh trục để tạo vùng tiếp xúc kiểm soát giữa vật liệu làm kín và bề mặt trục. Khi được điều chỉnh đúng mức, bộ chèn hạn chế dầu truyền nhiệt thoát từ buồng bơm ra ngoài mà không làm cản trở quá mức chuyển động quay của trục.

Phớt dầu cao su chịu nhiệt tạo thêm một lớp bảo vệ phía ngoài. Phớt giúp kiểm soát lượng dầu còn lại sau bộ chèn, đồng thời hạn chế dầu lan sang cụm vòng bi và ngăn bụi bẩn xâm nhập vào thân ổ trục.

Sự kết hợp giữa hai bộ phận tạo nên khả năng làm kín ổn định hơn so với việc chỉ phụ thuộc vào một lớp phớt đơn lẻ.

Bộ chèn có khả năng điều chỉnh

Ưu điểm của bộ chèn là người vận hành có thể điều chỉnh lực ép thông qua các bu lông ép chèn. Khi xuất hiện lượng dầu rò nhỏ, các bu lông có thể được siết đều từng bước để tăng khả năng làm kín.

Việc điều chỉnh phải được thực hiện cân bằng ở cả hai phía. Nếu một bên được siết nhiều hơn, lực ép lên trục sẽ không đồng đều, làm vật liệu chèn mòn lệch và khiến dầu tiếp tục rò tại phía còn lại.

Bộ chèn không nên bị siết quá chặt. Lực ép quá lớn làm tăng ma sát giữa vật liệu chèn và trục, khiến khu vực làm kín nóng lên, bề mặt trục bị xước và động cơ phải chịu tải cao hơn. Khi đó, khả năng chống rò rỉ có thể tốt trong thời gian ngắn nhưng tuổi thọ cụm làm kín sẽ giảm nhanh.

Phớt dầu chịu nhiệt bảo vệ cụm ổ trục

Phớt dầu được bố trí sát bề mặt trục để tạo lớp ngăn dầu thứ hai. Mép phớt duy trì tiếp xúc với trục khi bơm quay, giúp hạn chế dầu truyền nhiệt đi sâu vào khu vực vòng bi.

Bên cạnh chức năng giữ dầu, phớt còn bảo vệ chất bôi trơn trong thân ổ trục khỏi bụi và tạp chất bên ngoài. Nhờ đó, vòng bi được làm việc trong môi trường sạch hơn và giảm nguy cơ chất bôi trơn bị nhiễm bẩn.

Khi phớt bị chai cứng, biến dạng hoặc mòn mép tiếp xúc, khả năng làm kín sẽ suy giảm. Vì vậy, tình trạng phớt cần được kiểm tra ngay khi lượng dầu rò tăng hoặc xuất hiện dầu quanh thân ổ trục.

Tản nhiệt tự nhiên hỗ trợ chống rò rỉ

RY25-25-160 có khoảng cách kết cấu giữa buồng bơm và cụm ổ trục. Nhiệt từ dầu nóng phải truyền qua nắp bơm, vùng trục và giá đỡ trước khi ảnh hưởng đến phớt và vòng bi.

Trong quá trình truyền nhiệt, một phần nhiệt được phân tán qua bề mặt kim loại và thoát ra không khí. Cơ chế này giúp hạn chế nhiệt độ tập trung quá cao tại cụm làm kín, qua đó giảm nguy cơ phớt bị chai cứng và vật liệu chèn bị suy giảm nhanh.

Để khả năng tản nhiệt được duy trì, khu vực quanh bơm phải thông thoáng. Không nên bọc cách nhiệt quanh thân ổ trục hoặc để dầu, bụi bẩn bám dày trên bề mặt tản nhiệt.

Trục quay ổn định giúp phớt kín hơn

Độ ổn định của trục ảnh hưởng trực tiếp đến khả năng chống rò rỉ. Khi trục bơm và trục động cơ được căn chỉnh đồng tâm, trục quay đều và mép phớt tiếp xúc ổn định trên toàn bộ chu vi.

Nếu hai trục bị lệch, trục bơm sẽ dao động tại vị trí làm kín. Bộ chèn và phớt dầu bị ép không đều, dẫn đến mòn lệch, phát nhiệt và tăng lượng dầu rò.

Bề mặt trục tại vị trí tiếp xúc với phớt cũng phải nhẵn, không có vết xước hoặc rãnh mòn sâu. Khi trục đã bị mòn thành rãnh, việc tiếp tục siết bộ chèn thường không thể khắc phục triệt để tình trạng rò rỉ.

Gia nhiệt đúng cách bảo vệ độ kín

Khi dầu nóng được đưa đột ngột vào bơm đang nguội, thân bơm, trục và cụm làm kín có thể giãn nở không đồng đều. Sự thay đổi kích thước quá nhanh làm khe hở tại vị trí làm kín biến đổi và dễ gây rò dầu.

Vì vậy, RY25-25-160 cần được gia nhiệt từ từ trước khi làm việc ở nhiệt độ cao. Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không nên vượt quá 40°C, trong khi tốc độ tăng nhiệt cần được giữ không quá 50°C mỗi giờ.

Gia nhiệt đúng quy trình giúp trục, bộ chèn và phớt thích nghi dần với nhiệt độ, duy trì tiếp xúc ổn định và hạn chế rò rỉ khi bơm đạt trạng thái vận hành.

Kiểm soát hiện tượng rò trong thời gian chạy rà

Trong giai đoạn đầu sử dụng, vị trí làm kín có thể xuất hiện lượng dầu rò nhẹ khi vật liệu chèn đang thích nghi với bề mặt trục. Lượng rò này thường giảm sau một thời gian nếu cụm làm kín được lắp đúng và điều chỉnh phù hợp.

Tuy nhiên, dầu chảy liên tục thành dòng, lượng rò tăng theo nhiệt độ, phớt phát nóng hoặc xuất hiện mùi khét là những dấu hiệu cần dừng bơm để kiểm tra. Việc tiếp tục vận hành có thể làm cháy vật liệu chèn, hỏng phớt và gây nguy hiểm do dầu nóng thoát ra ngoài.

Duy trì khả năng chống rò rỉ lâu dài

Cụm làm kín cần được quan sát thường xuyên trong quá trình bơm hoạt động. Việc kiểm tra tập trung vào lượng dầu rò, nhiệt độ quanh bộ chèn, tình trạng bề mặt trục và độ đàn hồi của phớt dầu.

Khi vật liệu chèn đã chai cứng, mất khả năng đàn hồi hoặc phải siết quá sâu mới hạn chế được dầu rò, cần thay bộ chèn mới. Phớt dầu cũng phải được thay khi xuất hiện nứt, biến dạng hoặc mòn mép làm kín.

Tính năng chống rò rỉ của Bơm dầu truyền nhiệt RY25-25-160 được tạo nên bởi cụm làm kín kết hợp giữa bộ chèn và phớt dầu cao su chịu nhiệt. Bộ chèn kiểm soát dầu rò dọc theo trục, trong khi phớt dầu tăng cường độ kín và bảo vệ cụm vòng bi.

Khả năng làm kín còn được hỗ trợ bởi cơ chế tản nhiệt tự nhiên, độ đồng tâm của trục và quy trình gia nhiệt từ từ. Điều chỉnh bộ chèn đúng mức, giữ bề mặt trục nhẵn và thay phớt kịp thời giúp bơm hạn chế rò rỉ dầu nóng, bảo đảm an toàn và duy trì hoạt động ổn định.
