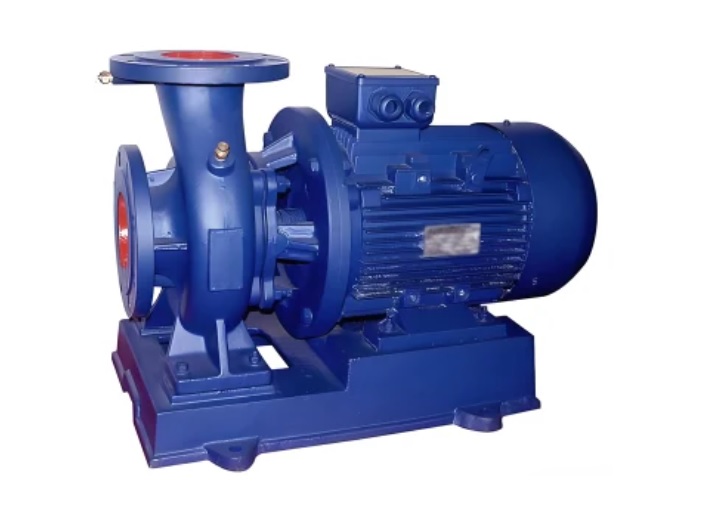

Cấu tạo của bơm nước trục ngang model SLW100-ISW100-160 hiệu suất max 130 m3/h
Bơm nước trục ngang model SLW100-ISW100-160 với hiệu suất tối đa 130 m³/h có cấu tạo phức tạp và tinh vi, được thiết kế để hoạt động hiệu quả trong nhiều ứng dụng khác nhau. Dưới đây là mô tả chi tiết về cấu tạo của bơm này:
1. Thân bơm (Pump Body)
- Chất liệu: Thân bơm thường được chế tạo từ gang hoặc thép không gỉ, giúp chống ăn mòn và chịu được áp lực cao.
- Thiết kế: Thân bơm có hình dạng chắc chắn và ổn định, cho phép tối ưu hóa dòng chảy và phân phối áp lực đồng đều.
2. Cánh quạt (Impeller)
- Chức năng: Cánh quạt là bộ phận chính tạo ra lực đẩy cho chất lỏng, giúp chuyển động chất lỏng từ ống hút đến ống đẩy.
- Thiết kế: Cánh quạt có thể có nhiều cánh (thường từ 1 đến 6 cánh) và được thiết kế để tối ưu hóa lưu lượng và áp suất. Cánh quạt thường được làm từ vật liệu chịu mài mòn để kéo dài tuổi thọ.
3. Trục bơm (Shaft)
- Chức năng: Kết nối động cơ với cánh quạt, truyền động từ động cơ đến cánh quạt để tạo ra lực đẩy.
- Vật liệu: Thường được làm từ thép có độ cứng cao, giúp chịu được lực và ma sát.
4. Động cơ (Motor)
- Công suất: Bơm SLW100-ISW100-160 thường được trang bị động cơ với công suất 15 kW, giúp cung cấp năng lượng cho bơm hoạt động.
- Thiết kế: Động cơ có thể là động cơ điện ba pha, đảm bảo hiệu suất và độ tin cậy trong hoạt động.
5. Phốt trục (Shaft Seal)
- Chức năng: Ngăn chặn sự rò rỉ chất lỏng từ bên trong bơm ra ngoài thông qua trục bơm.
- Cấu tạo: Bao gồm nhiều phần, thường được làm từ các vật liệu chịu mài mòn và chống ăn mòn.
6. Phốt quay (Mechanical Seal)
- Chức năng: Tạo sự kín khít giữa trục bơm và thân bơm, ngăn ngừa sự rò rỉ chất lỏng.
- Thiết kế: Gồm hai phần, một phần cố định và một phần quay theo trục bơm, giúp duy trì độ kín trong suốt quá trình hoạt động.
7. Vòng đệm (Gasket)
- Chức năng: Đảm bảo sự kín khít tại các điểm nối giữa các bộ phận khác nhau của bơm, ngăn ngừa rò rỉ chất lỏng.
- Vật liệu: Thường làm từ cao su hoặc hợp chất tổng hợp, có khả năng chịu nhiệt và áp lực.
8. Ống hút và ống đẩy (Suction and Discharge Pipes)
- Chức năng: Kết nối bơm với hệ thống đường ống, cho phép chất lỏng vào và ra khỏi bơm.
- Kích thước: Kích thước của ống hút và ống đẩy được thiết kế phù hợp để tối ưu hóa lưu lượng và áp suất.
9. Bệ đỡ (Base Plate)
- Chức năng: Là nền tảng để lắp đặt bơm và động cơ, giúp giữ cho hệ thống ổn định trong quá trình hoạt động.
- Thiết kế: Thường là một tấm kim loại chắc chắn, giúp phân phối tải trọng và giảm rung động.
Bơm nước trục ngang SLW100-ISW100-160 với hiệu suất tối đa 130 m³/h có cấu tạo hoàn chỉnh bao gồm thân bơm, cánh quạt, trục bơm, động cơ, phốt trục, phốt quay, vòng đệm, ống hút và ống đẩy, cùng bệ đỡ. Cấu trúc này không chỉ đảm bảo hiệu suất hoạt động cao mà còn tăng cường độ bền và tuổi thọ của bơm, giúp nó hoạt động hiệu quả trong nhiều ứng dụng khác nhau
Quy trình bảo trì bảo dưỡng bơm nước trục ngang model SLW100-ISW100-160 hiệu suất max 130 m3/h
Quy trình bảo trì và bảo dưỡng bơm nước trục ngang model SLW100-ISW100-160 với hiệu suất tối đa 130 m³/h là rất quan trọng để đảm bảo bơm hoạt động hiệu quả, kéo dài tuổi thọ và giảm thiểu sự cố. Dưới đây là quy trình chi tiết mà bạn có thể tham khảo:
1. Bảo Dưỡng Hàng Ngày
2. Bảo Dưỡng Hàng Tuần
3. Bảo Dưỡng Hàng Tháng
- Kiểm Tra Các Bộ Phận Cơ Khí:
- Kiểm tra tình trạng các gioăng, vòng bi và cánh quạt. Thay thế nếu có dấu hiệu mòn hoặc hư hỏng.
- Kiểm Tra Hệ Thống Niêm Phong:
- Kiểm tra và thay thế các gioăng niêm phong nếu có dấu hiệu rò rỉ nước.
4. Bảo Dưỡng Hàng Quý
- Kiểm Tra Toàn Diện Bơm:
- Ngắt nguồn điện và tháo rời bơm để kiểm tra bên trong.
- Vệ sinh sạch sẽ các bộ phận bên trong bơm, bao gồm cánh quạt và vỏ bơm.
- Kiểm Tra Mối Nối và Kết Nối:
- Kiểm tra các mối nối và kết nối ống dẫn để đảm bảo không có rò rỉ và không có tắc nghẽn.
5. Bảo Dưỡng Hàng Năm
- Thay Thế Các Bộ Phận Chính:
- Xem xét thay thế các bộ phận như vòng bi, gioăng, và cánh quạt nếu cần thiết dựa trên tình trạng thực tế.
- Kiểm Tra Hệ Thống Bôi Trơn:
- Nếu bơm sử dụng bôi trơn bằng mỡ, cần thay thế mỡ theo hướng dẫn của nhà sản xuất.
- Đánh Giá Hiệu Suất Bơm:
- Thực hiện kiểm tra tổng thể hiệu suất của bơm, bao gồm áp suất, lưu lượng và nhiệt độ hoạt động.
6. Ghi Chép và Phân Tích
Bảo trì định kỳ bơm nước trục ngang SLW100-ISW100-160 là một phần quan trọng trong việc đảm bảo hiệu suất và độ bền của thiết bị. Việc thực hiện các bước bảo trì một cách có hệ thống sẽ giúp phát hiện sớm các vấn đề tiềm ẩn và ngăn ngừa sự cố lớn trong quá trình vận hành
Điều kiện làm việc bơm nước trục ngang model SLW100-ISW100-160 hiệu suất max 130 m3/h
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa.
Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998
Bảng thông số kỹ thuật bơm nước trục ngang model SLW100-ISW100-160 hiệu suất max 130 m3/h
Đường cong hiệu suất bơm nước trục ngang model SLW100-ISW100-160 hiệu suất max 130 m3/h
Bản vẽ cấu tạo và kích thước bơm nước trục ngang model SLW100-ISW100-160 hiệu suất max 130 m3/h
