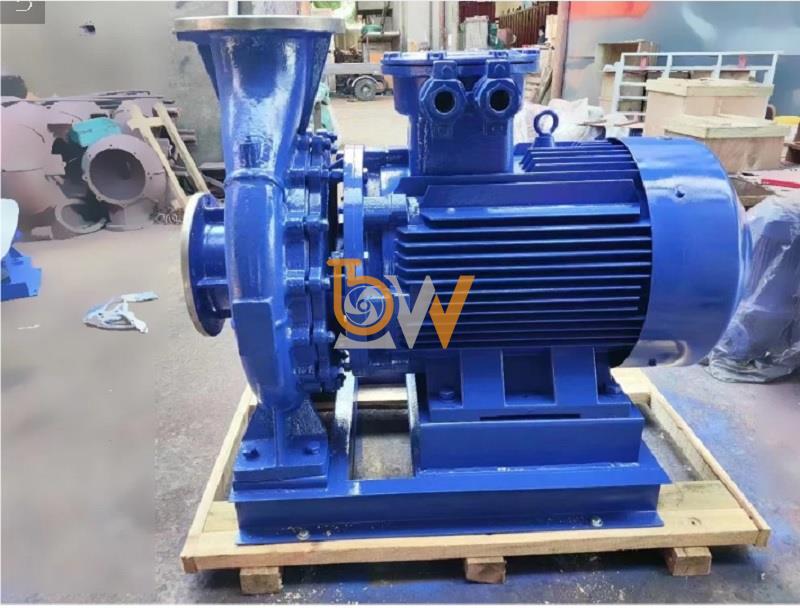

Cấu tạo chính của bơm nước trục ngang model SLW65-ISW65-125-I công suất 5.5 kw đẩy cao 22m
Bơm nước trục ngang model SLW65-ISW65-125-I với công suất 5.5 kW và khả năng đẩy cao 22m có cấu tạo chính bao gồm các thành phần sau:
1. Thân bơm (Pump Casing):
- Thân bơm là bộ phận quan trọng bảo vệ các bộ phận bên trong và chứa nước trong quá trình hoạt động. Thân bơm thường được chế tạo từ gang hoặc thép không gỉ để đảm bảo độ bền và khả năng chịu được áp lực cao. Thân bơm có hình dạng xoắn ốc giúp tối ưu hóa việc chuyển đổi động năng thành áp năng.
2. Cánh bơm (Impeller):
- Cánh bơm là bộ phận quan trọng giúp tạo ra lực ly tâm để đẩy nước ra khỏi bơm. Cánh bơm thường được làm từ thép không gỉ, gang hoặc đồng thau để đảm bảo khả năng chịu mài mòn. Cánh bơm quay ở tốc độ cao nhờ vào động cơ, giúp nước di chuyển từ cửa hút đến cửa xả. Loại cánh có thể là cánh kín hoặc cánh hở tùy thuộc vào yêu cầu kỹ thuật.
3. Trục bơm (Pump Shaft):
- Trục bơm kết nối động cơ với cánh bơm và truyền lực từ động cơ đến cánh bơm. Trục bơm thường được làm bằng thép không gỉ để đảm bảo độ cứng, độ bền và khả năng chống ăn mòn.
4. Vòng bi (Bearings):
- Vòng bi hỗ trợ cho trục bơm quay một cách ổn định, giảm ma sát giữa trục và thân bơm. Vòng bi được bôi trơn bằng dầu hoặc mỡ để đảm bảo hoạt động êm ái và tăng tuổi thọ của bơm.
5. Phớt cơ khí (Mechanical Seal):
- Phớt cơ khí đóng vai trò quan trọng trong việc ngăn chặn rò rỉ nước từ bên trong bơm ra bên ngoài, đặc biệt ở điểm tiếp xúc giữa trục và thân bơm. Phớt cơ khí thường được làm từ vật liệu chịu mài mòn như than chì hoặc gốm sứ, giúp bơm hoạt động an toàn trong thời gian dài.
6. Cửa hút và cửa xả (Suction and Discharge Ports):
- Cửa hút là nơi nước được đưa vào bơm từ nguồn nước như bể chứa hoặc hệ thống cấp nước. Cửa xả là nơi nước sau khi được nén áp suất được đẩy ra ngoài để vào hệ thống sử dụng. Đường kính của cửa hút và cửa xả thường được tối ưu hóa để đạt được lưu lượng và áp suất theo yêu cầu.
7. Động cơ điện (Electric Motor):
- Động cơ điện 5.5 kW là nguồn cung cấp năng lượng cho bơm, làm quay trục và cánh bơm. Động cơ được thiết kế để cung cấp đủ công suất giúp bơm đạt được hiệu suất cao, đẩy nước lên độ cao tối đa 22m.
8. Chân đế (Pump Base):
- Chân đế là bộ phận hỗ trợ bơm được lắp đặt vững chắc trên mặt phẳng. Nó giúp giảm rung động và đảm bảo bơm vận hành ổn định, không bị lệch hướng hoặc rung lắc khi hoạt động.
9. Bộ phận làm mát (Cooling System):
- Một số bơm có tích hợp hệ thống làm mát cho động cơ hoặc vòng bi nhằm duy trì nhiệt độ ổn định và tránh tình trạng quá nhiệt khi bơm hoạt động liên tục trong thời gian dài.
10. Bánh xe cân bằng (Balance Disc hoặc Balance Ring):
- Một số bơm có trang bị bánh xe cân bằng để giảm tải trọng lực lên các bộ phận quay, giúp tăng tuổi thọ và độ bền cho bơm.
Lĩnh vực được ứng dụng bơm nước trục ngang model SLW65-ISW65-125-I công suất 5.5 kw đẩy cao 22m
Bơm nước trục ngang SLW65-ISW65-125-I với công suất 5.5 kW và khả năng đẩy cao 22 mét được ứng dụng rộng rãi trong các lĩnh vực sau:
-
Cấp nước cho tòa nhà cao tầng: Với khả năng đẩy nước lên cao 22 mét, bơm này rất phù hợp để cung cấp nước cho các tòa nhà cao tầng, khu dân cư và các khu thương mại lớn, đảm bảo áp lực nước ổn định cho hệ thống nước sinh hoạt.
-
Hệ thống tưới tiêu nông nghiệp: Bơm này có thể cung cấp nước cho hệ thống tưới tiêu ở các trang trại hoặc khu vực nông nghiệp có địa hình cao, đảm bảo nước được phân phối đều đến các vùng trồng trọt.
-
Hệ thống điều hòa và làm mát: Trong các tòa nhà lớn hoặc nhà máy, bơm này được sử dụng trong hệ thống điều hòa không khí và làm mát, đảm bảo lưu lượng nước tuần hoàn ổn định và áp lực phù hợp cho các hệ thống làm mát.
-
Hệ thống phòng cháy chữa cháy: Với khả năng đẩy cao, bơm này rất phù hợp cho các hệ thống chữa cháy tại các khu công nghiệp, nhà máy, và các tòa nhà cao tầng, đảm bảo nước được cung cấp nhanh chóng và hiệu quả khi cần thiết.
-
Công nghiệp chế biến: Bơm được sử dụng trong các nhà máy chế biến thực phẩm, hóa chất hoặc nước giải khát để cấp nước và vận chuyển chất lỏng trong các quy trình sản xuất.
-
Hệ thống cấp nước công cộng: Trong các khu đô thị hoặc khu dân cư lớn, bơm này được sử dụng để cung cấp nước cho hệ thống cấp nước công cộng, đảm bảo cung cấp đủ lượng nước cho nhu cầu sinh hoạt của người dân.
-
Xử lý nước thải: Bơm có thể được sử dụng trong các hệ thống xử lý nước thải công nghiệp và đô thị, đảm bảo vận chuyển nước thải qua các đường ống đến khu vực xử lý.
Với khả năng đẩy nước cao và công suất ổn định, bơm SLW65-ISW65-125-I là giải pháp hiệu quả trong nhiều ngành công nghiệp và ứng dụng dân dụng có nhu cầu về cấp nước và xử lý chất lỏng trên địa hình cao
Điều kiện làm việc bơm nước trục ngang model SLW65-ISW65-125-I công suất 5.5 kw đẩy cao 22m
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

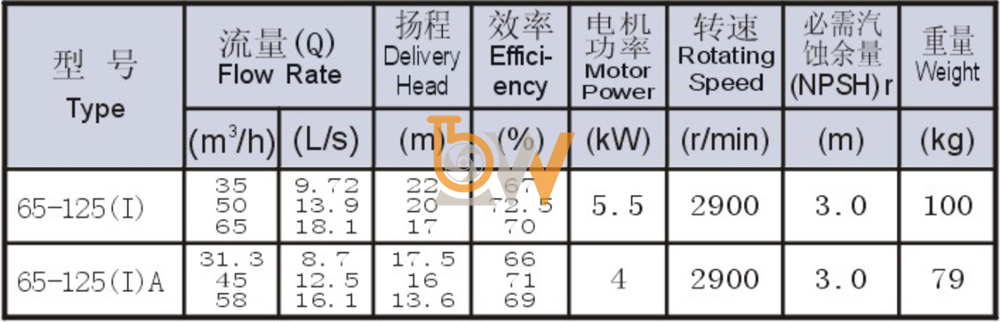

Bảng thông số kỹ thuật bơm nước trục ngang model SLW65-ISW65-125-I công suất 5.5 kw đẩy cao 22m

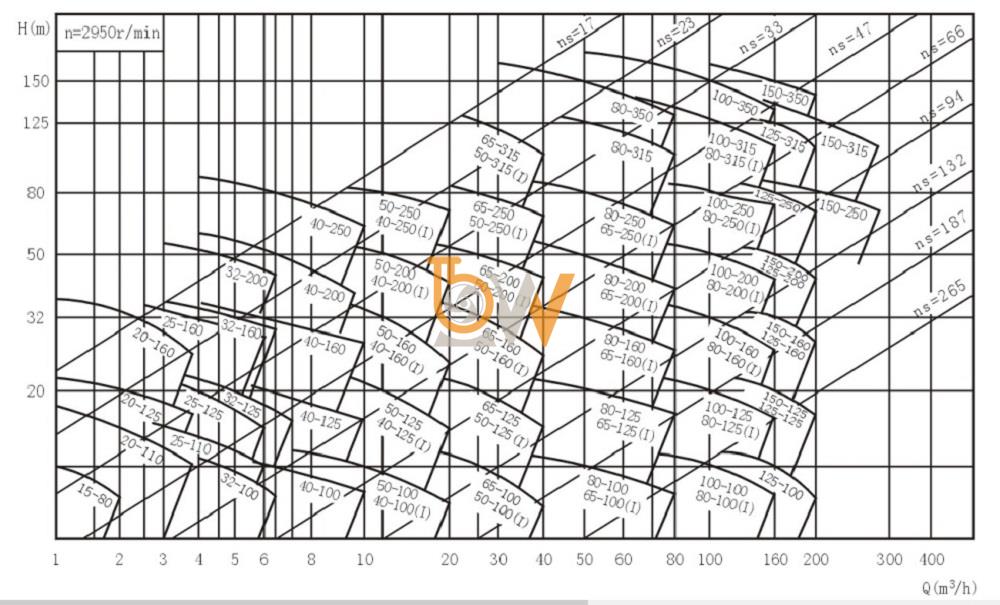

Đường cong hiệu suất bơm nước trục ngang model SLW65-ISW65-125-I công suất 5.5 kw đẩy cao 22m
Bản vẽ cấu tạo và kích thước bơm nước trục ngang model SLW65-ISW65-125-I công suất 5.5 kw đẩy cao 22m
