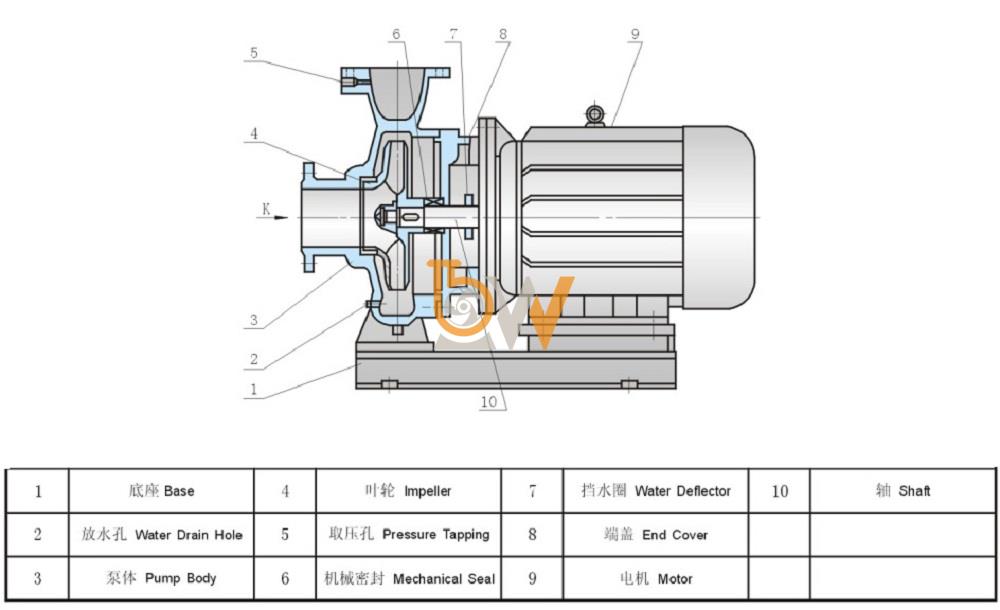

Cấu tạo chính của bơm nước trục ngang model SLW-ISW40-250-I công suất 11 kw đẩy cao 81.2m
Bơm nước ly tâm trục ngang model SLW-ISW40-250-I với công suất 11 kW và khả năng đẩy cao 81.2 mét được thiết kế với cấu tạo chính như sau:
Cấu Tạo Chính Của Bơm Nước Trục Ngang Model SLW-ISW40-250-I
1. Động Cơ
- Công Suất Động Cơ: 11 kW. Động cơ là phần chính cung cấp năng lượng để bơm hoạt động. Động cơ này được thiết kế để vận hành hiệu quả và có khả năng chịu được các điều kiện làm việc khắc nghiệt.
- Vị Trí Lắp Đặt: Động cơ được lắp đặt trên cùng với bơm, tạo thành một đơn vị đồng bộ giúp tiết kiệm không gian và dễ dàng bảo trì.
2. Bánh Công Tác (Impeller)
- Cấu Tạo: Bánh công tác thường làm từ vật liệu chịu mài mòn cao như đồng hoặc thép không gỉ. Nó có vai trò chính là chuyển đổi năng lượng từ động cơ thành năng lượng động học của dòng nước.
- Chức Năng: Khi động cơ quay, bánh công tác quay và tạo ra lực ly tâm, đẩy nước ra ngoài và làm tăng áp suất của nước.
3. Thân Bơm (Pump Casing)
- Cấu Tạo: Thân bơm là phần chứa và bao quanh bánh công tác, thường được làm từ thép carbon, inox hoặc các vật liệu chống ăn mòn.
- Chức Năng: Thân bơm giữ nước và định hướng dòng nước từ bánh công tác ra ngoài. Thân bơm cũng bảo vệ các bộ phận bên trong và giúp duy trì áp suất.
4. Nắp Bơm (Pump Cover)
- Cấu Tạo: Nắp bơm được gắn chặt với thân bơm và thường được làm từ vật liệu bền như hợp kim nhôm hoặc inox.
- Chức Năng: Nắp bơm giúp bảo vệ các bộ phận bên trong khỏi bụi bẩn và các yếu tố môi trường. Nó cũng cung cấp lối vào cho dòng nước và lối ra sau khi nước được xử lý bởi bánh công tác.
5. Trục Bơm (Pump Shaft)
- Cấu Tạo: Trục bơm là phần kim loại dài, thường làm từ thép không gỉ hoặc hợp kim đặc biệt. Nó nối động cơ với bánh công tác.
- Chức Năng: Trục bơm truyền động quay từ động cơ đến bánh công tác, giúp bánh công tác quay và tạo ra áp suất nước.
6. Phớt (Mechanical Seal)
- Cấu Tạo: Phớt là bộ phận kín nước, thường làm từ các vật liệu như cao su hoặc kim loại.
- Chức Năng: Phớt giúp ngăn nước bị rò rỉ ra ngoài và bảo vệ các bộ phận bên trong khỏi bị xâm nhập bởi các chất bẩn hoặc chất lỏng khác.
7. Vỏ Bơm (Pump Housing)
- Cấu Tạo: Vỏ bơm bao bọc toàn bộ thân bơm và các bộ phận khác, thường được làm từ các vật liệu chắc chắn như nhôm đúc hoặc thép.
- Chức Năng: Vỏ bơm giúp bảo vệ các bộ phận bên trong, đồng thời cung cấp cấu trúc hỗ trợ cho toàn bộ thiết bị.
8. Ống Hút và Xả (Suction and Discharge Ports)
- Cấu Tạo: Ống hút và xả được thiết kế để kết nối bơm với hệ thống ống dẫn. Thường được làm từ các vật liệu chống ăn mòn như thép không gỉ hoặc PVC.
- Chức Năng: Ống hút đưa nước vào bơm từ nguồn cấp, còn ống xả dẫn nước ra khỏi bơm sau khi đã được xử lý.
9. Hệ Thống Bôi Trơn
- Cấu Tạo: Một số bơm có hệ thống bôi trơn để giảm ma sát và tăng tuổi thọ của các bộ phận chuyển động.
- Chức Năng: Hệ thống này giúp bôi trơn trục và các bộ phận khác, giảm thiểu mài mòn và cải thiện hiệu suất hoạt động.
10. Hệ Thống Điều Khiển và Bảo Vệ
- Cấu Tạo: Hệ thống điều khiển thường bao gồm các công tắc, bộ điều chỉnh và cảm biến.
- Chức Năng: Hệ thống này giúp điều chỉnh hoạt động của bơm, đảm bảo nó hoạt động trong các thông số kỹ thuật an toàn và hiệu quả.
Bơm nước ly tâm trục ngang SLW-ISW40-250-I với công suất 11 kW và khả năng đẩy cao 81.2 mét có cấu tạo chính bao gồm động cơ mạnh mẽ, bánh công tác hiệu quả, thân bơm chắc chắn, và các bộ phận phụ trợ như phớt, trục bơm và ống hút xả. Cấu tạo này cho phép bơm hoạt động hiệu quả, bền bỉ và linh hoạt trong nhiều ứng dụng khác nhau, từ cấp nước công nghiệp đến các hệ thống tưới tiêu
Hướng dẫn sử dụng bơm nước trục ngang model SLW-ISW40-250-I công suất 11 kw đẩy cao 81.2m
Hướng dẫn sử dụng bơm nước trục ngang model SLW-ISW40-250-I với công suất 11 kW và khả năng đẩy cao 81.2 m cần được thực hiện một cách cẩn thận để đảm bảo hiệu suất tối ưu và kéo dài tuổi thọ của bơm. Dưới đây là hướng dẫn chi tiết từng bước:
1. Chuẩn Bị Trước Khi Sử Dụng
1.1 Kiểm Tra Trước Khi Khởi Động
- Kiểm tra tình trạng bơm: Đảm bảo rằng bơm không bị hư hỏng. Kiểm tra các bộ phận chính như thân bơm, cánh bơm, động cơ, và các phụ kiện khác để chắc chắn rằng chúng ở trong tình trạng tốt.
- Kiểm tra kết nối ống: Xác nhận rằng tất cả các kết nối ống hút và ống xả đều được siết chặt và không có dấu hiệu rò rỉ. Đảm bảo rằng các đường ống không bị tắc nghẽn và được lắp đặt đúng cách.
1.2 Kiểm Tra Hệ Thống Điện
- Kiểm tra nguồn điện: Đảm bảo nguồn điện phù hợp với yêu cầu của bơm (điện áp và tần số). Kiểm tra các kết nối điện để đảm bảo chúng được thực hiện chính xác và an toàn.
- Kiểm tra bảo vệ điện: Đảm bảo rằng các thiết bị bảo vệ điện như cầu dao và CB (Circuit Breaker) hoạt động tốt và đã được cài đặt đúng cách.
2. Khởi Động Bơm
2.1 Quy Trình Khởi Động
- Kiểm tra van: Đảm bảo van xả trên ống xả bơm được mở hoàn toàn để tránh áp suất ngược. Van hút nên được mở một phần để giúp bơm dễ dàng hút nước.
- Bật nguồn điện: Bật nguồn điện cho bơm và động cơ. Đảm bảo rằng bơm được kết nối đúng cách với nguồn điện và động cơ hoạt động bình thường.
- Khởi động bơm: Bật công tắc khởi động bơm và theo dõi quá trình khởi động. Lắng nghe các âm thanh từ bơm để đảm bảo không có tiếng động lạ.
2.2 Theo Dõi Quá Trình Hoạt Động
- Kiểm tra áp suất: Sử dụng đồng hồ đo áp suất để kiểm tra áp suất đầu vào và đầu ra của bơm. Đảm bảo rằng áp suất trong phạm vi yêu cầu của bơm.
- Kiểm tra lưu lượng: Đảm bảo rằng lưu lượng nước đạt yêu cầu và phù hợp với thông số kỹ thuật của bơm.
3. Vận Hành Bơm
3.1 Điều Chỉnh và Tối Ưu Hóa
- Điều chỉnh van: Điều chỉnh các van trên ống hút và ống xả để đạt được hiệu suất tối ưu. Đảm bảo rằng bơm không hoạt động quá tải hoặc dưới tải.
- Theo dõi hiệu suất: Theo dõi các chỉ số hiệu suất của bơm để đảm bảo rằng bơm hoạt động trong phạm vi hiệu suất tối ưu. Kiểm tra các thông số như lưu lượng, áp suất, và công suất tiêu thụ.
3.2 Bảo Trì và Bảo Dưỡng
- Kiểm tra định kỳ: Thực hiện kiểm tra định kỳ bơm để phát hiện sớm các vấn đề và thực hiện bảo trì kịp thời.
- Vệ sinh bơm: Vệ sinh bơm thường xuyên để loại bỏ bụi bẩn và cặn bẩn có thể làm giảm hiệu suất của bơm.
4. Dừng Bơm
4.1 Quy Trình Dừng
- Tắt bơm: Bật công tắc tắt bơm để dừng hoạt động của bơm. Đảm bảo rằng bơm dừng hoàn toàn trước khi thực hiện các bước tiếp theo.
- Tắt nguồn điện: Tắt nguồn điện để đảm bảo an toàn khi thực hiện các công việc bảo trì hoặc kiểm tra.
4.2 Bảo Dưỡng Sau Khi Dừng
- Kiểm tra các bộ phận: Sau khi dừng bơm, kiểm tra các bộ phận của bơm để phát hiện các dấu hiệu hư hỏng hoặc cần bảo trì.
- Đảm bảo an toàn: Đảm bảo rằng bơm và hệ thống ống dẫn đã được kiểm tra và bảo trì đúng cách trước khi khởi động lại.
5. Bảo Trì và Sửa Chữa
5.1 Bảo Trì Định Kỳ
- Kiểm tra định kỳ: Theo dõi tình trạng của bơm và thực hiện bảo trì định kỳ theo hướng dẫn của nhà sản xuất.
- Thay thế các bộ phận hao mòn: Thay thế các bộ phận như đệm, vòng bi, hoặc cánh bơm nếu cần thiết để duy trì hiệu suất của bơm.
5.2 Sửa Chữa
- Khắc phục sự cố: Nếu bơm gặp sự cố, xác định nguyên nhân và thực hiện sửa chữa cần thiết. Tham khảo hướng dẫn sửa chữa hoặc liên hệ với dịch vụ hỗ trợ kỹ thuật của nhà sản xuất nếu cần.
Việc sử dụng bơm nước trục ngang SLW-ISW40-250-I cần được thực hiện đúng cách để đảm bảo hiệu suất và độ bền của thiết bị. Hãy tuân theo hướng dẫn sử dụng chi tiết, thực hiện bảo trì định kỳ, và đảm bảo an toàn trong suốt quá trình vận hành. Nếu có bất kỳ vấn đề nào trong việc sử dụng hoặc bảo trì bơm, hãy tham khảo tài liệu hướng dẫn của nhà sản xuất hoặc liên hệ với dịch vụ hỗ trợ kỹ thuật để được hỗ trợ
Điều kiện làm việc bơm nước trục ngang model SLW-ISW40-250-I công suất 11 kw đẩy cao 81.2m
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

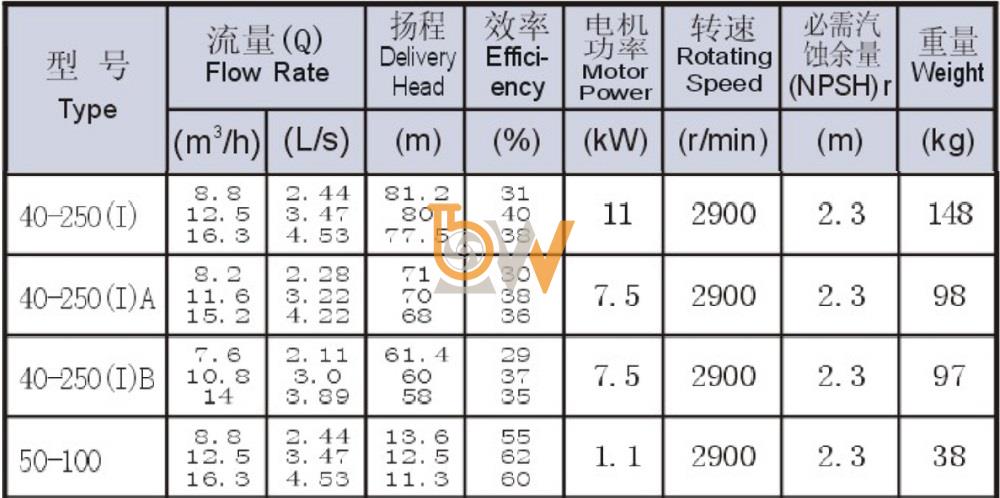

Bảng thông số kỹ thuật bơm nước trục ngang model SLW-ISW40-250-I công suất 11 kw đẩy cao 81.2m

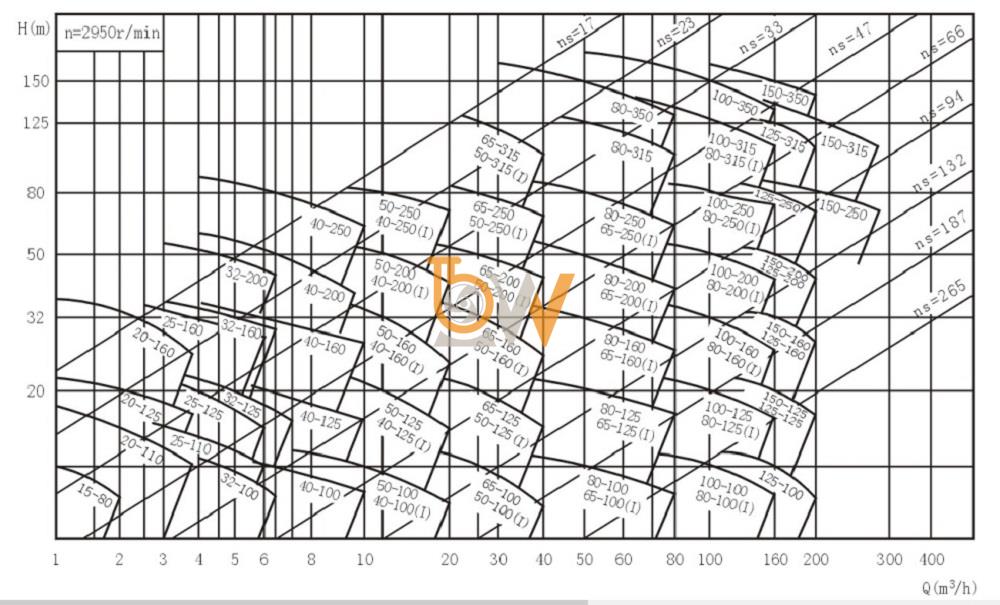

Đường cong hiệu suất bơm nước trục ngang model SLW-ISW40-250-I công suất 11 kw đẩy cao 81.2m

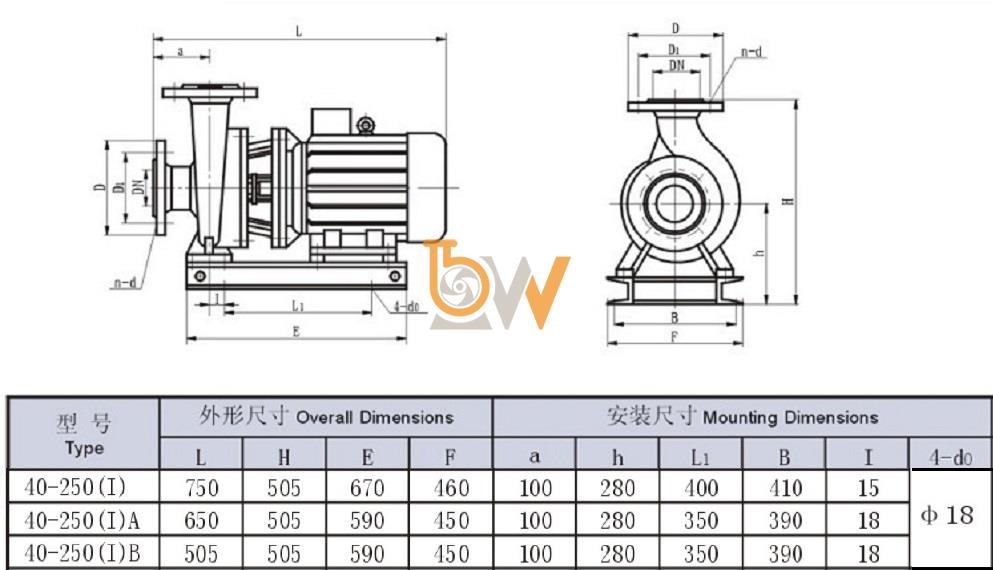

Bản vẽ cấu tạo và kích thước bơm nước trục ngang model SLW-ISW40-250-I công suất 11 kw đẩy cao 81.2m
