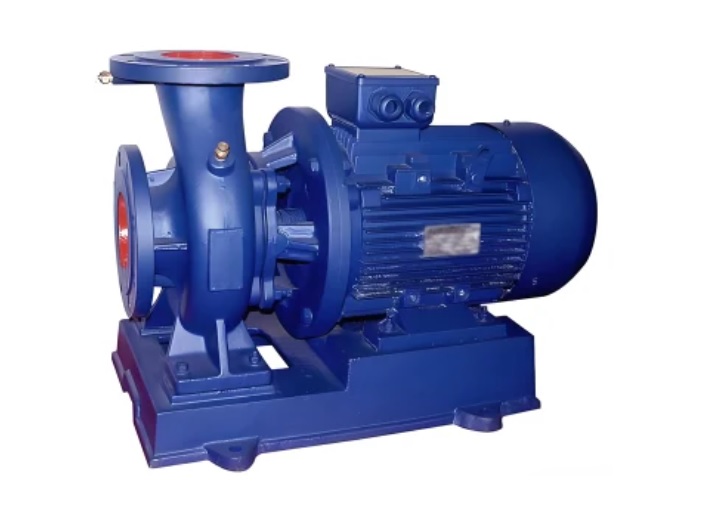

Bơm li tâm trục ngang mode SLW100-ISW100-200 bao gồm máy bơm, động cơ và đế
Máy bơm ly tâm trục ngang SLW100-ISW100-200 được thiết kế để vận hành hiệu quả và bền bỉ, bao gồm ba thành phần chính sau:
1. Máy bơm
Máy bơm là phần chính thực hiện chức năng đẩy nước nhờ vào nguyên lý lực ly tâm. Cấu trúc máy bơm bao gồm:
- Thân bơm: Bao bọc và bảo vệ các bộ phận bên trong, làm từ gang, thép không gỉ hoặc hợp kim chống ăn mòn.
- Cánh bơm: Được gắn trên trục bơm, làm từ vật liệu bền bỉ như thép không gỉ, đồng thau hoặc composite. Cánh bơm tạo ra lực ly tâm để đẩy nước ra ngoài.
- Phốt cơ khí (Mechanical Seal): Ngăn nước rò rỉ dọc theo trục bơm, đảm bảo hoạt động an toàn và tiết kiệm năng lượng.
- Trục bơm: Truyền động từ động cơ đến cánh bơm, làm từ vật liệu chịu lực cao để đảm bảo độ bền và ổn định.
2. Động cơ
- Loại động cơ: Động cơ điện 22 kW, vòng quay 2900 r/min.
- Vai trò: Cung cấp năng lượng cho máy bơm, đảm bảo lực đẩy nước mạnh mẽ và ổn định.
- Đặc điểm:
- Hiệu suất cao, tiết kiệm năng lượng.
- Hoạt động êm ái với khả năng giảm rung và tiếng ồn.
- Được bảo vệ chống quá tải và quá nhiệt, tăng độ bền cho thiết bị.
3. Đế máy bơm
- Chức năng:
- Giữ cố định máy bơm và động cơ trên một nền tảng chắc chắn.
- Hấp thụ rung động trong quá trình vận hành, giảm thiểu tiếng ồn và tăng tuổi thọ cho các bộ phận.
- Đặc điểm:
- Làm từ kim loại chịu lực cao, thường là gang hoặc thép.
- Thiết kế dễ dàng lắp đặt và bảo trì.
Tính năng nổi bật của sự kết hợp
- Hoạt động ổn định: Đế máy chắc chắn giúp giảm rung, động cơ mạnh mẽ đảm bảo hiệu suất cao.
- Hiệu suất tối ưu: Máy bơm và động cơ được đồng bộ hóa, vận hành với hiệu suất từ 65% đến 75%.
- Dễ dàng lắp đặt và bảo trì: Cấu trúc đơn giản nhưng chắc chắn giúp người dùng thuận tiện trong việc sử dụng.
Với cấu tạo gồm máy bơm, động cơ, và đế, SLW100-ISW100-200 là một thiết bị đáng tin cậy, phù hợp với nhiều nhu cầu vận hành khác nhau.
Bơm li tâm trục ngang mode SLW100-ISW100-200 được áp dụng để xử lý chất lỏng hóa học dễ cháy nổ trong nhiều lĩnh vực
Bơm ly tâm trục ngang SLW100-ISW100-200 là thiết bị lý tưởng cho việc vận chuyển và xử lý chất lỏng hóa học, đặc biệt là các loại chất lỏng dễ cháy nổ. Với thiết kế chắc chắn, khả năng chịu áp lực và độ an toàn cao, loại bơm này được áp dụng trong nhiều lĩnh vực công nghiệp yêu cầu vận hành an toàn và hiệu quả.
1. Lĩnh vực hóa chất và dầu khí
Ứng dụng
- Xử lý dung môi dễ cháy: Bơm được sử dụng để vận chuyển các loại dung môi hóa học như xăng, dầu, toluene, methanol, hoặc ethanol.
- Nhà máy hóa dầu: Được dùng trong quy trình vận chuyển các sản phẩm trung gian và hóa chất có nguy cơ cháy nổ cao.
- Hệ thống pha trộn hóa chất: Ứng dụng trong các hệ thống pha trộn chất lỏng, đảm bảo lưu lượng ổn định và kiểm soát áp suất.
Lợi ích
- Chống rò rỉ: Bơm được trang bị phớt cơ khí cao cấp, đảm bảo không xảy ra rò rỉ chất lỏng, giảm nguy cơ cháy nổ.
- Vật liệu chống ăn mòn: Thân bơm được làm từ vật liệu chịu hóa chất, phù hợp với các loại chất lỏng ăn mòn.
2. Công nghiệp sản xuất hóa chất
Ứng dụng
- Vận chuyển hóa chất đặc thù: Dùng để vận chuyển axit, kiềm, hoặc các hợp chất hữu cơ dễ cháy trong dây chuyền sản xuất.
- Hệ thống xử lý chất thải hóa học: Được sử dụng để bơm các chất lỏng độc hại và dễ cháy nổ trong các hệ thống xử lý nước thải công nghiệp.
Lợi ích
- Hoạt động ổn định: Bơm có khả năng vận hành ở tốc độ cao (2900 r/min) với lưu lượng lớn, đáp ứng yêu cầu xử lý nhanh trong các quy trình hóa chất.
- An toàn cao: Các tiêu chuẩn kỹ thuật của bơm đáp ứng yêu cầu khắt khe trong xử lý hóa chất dễ cháy nổ.
3. Công nghiệp dược phẩm
Ứng dụng
- Sản xuất dược phẩm: Dùng để vận chuyển các dung môi hữu cơ hoặc dung dịch dễ cháy nổ trong quá trình tổng hợp hóa chất.
- Xử lý dung môi tái chế: Được sử dụng trong hệ thống thu hồi và tái chế dung môi dược phẩm.
Lợi ích
- Chính xác và ổn định: Bơm cung cấp lưu lượng chính xác, giúp duy trì sự ổn định của các quy trình sản xuất.
- Vật liệu an toàn: Thân bơm làm từ vật liệu không gây phản ứng với hóa chất, đảm bảo chất lượng sản phẩm.
4. Ngành công nghiệp sơn và mực in
Ứng dụng
- Vận chuyển dung môi hữu cơ: Bơm được sử dụng để vận chuyển các loại dung môi dễ cháy như toluene, acetone, hoặc xylene trong quá trình sản xuất sơn và mực in.
- Hệ thống pha trộn và hoàn thiện: Dùng trong hệ thống pha trộn các chất lỏng dễ cháy để tạo thành sản phẩm hoàn chỉnh.
Lợi ích
- Lưu lượng lớn: Bơm SLW100-ISW100-200 có khả năng vận chuyển lượng lớn chất lỏng, giúp tăng hiệu suất sản xuất.
- Giảm nguy cơ cháy nổ: Thiết kế bơm đảm bảo an toàn tuyệt đối trong môi trường làm việc dễ cháy.
5. Xử lý nước thải công nghiệp
Ứng dụng
- Xử lý chất thải hóa học dễ cháy: Được sử dụng để bơm các chất thải chứa hóa chất dễ cháy nổ từ các nhà máy sản xuất hóa chất, dầu khí, hoặc sơn.
- Hệ thống tái chế hóa chất: Dùng để vận chuyển các hóa chất sau khi được xử lý để tái sử dụng.
Lợi ích
- Khả năng chịu mài mòn: Bơm được thiết kế để xử lý các loại chất lỏng có tính ăn mòn và dễ cháy.
- Hoạt động bền bỉ: Bơm có khả năng hoạt động liên tục trong môi trường khắc nghiệt, đáp ứng nhu cầu xử lý hóa chất.
6. Ngành công nghiệp thực phẩm và đồ uống
Ứng dụng
- Xử lý dung dịch dễ cháy: Được sử dụng để vận chuyển các dung dịch chứa cồn như rượu, bia, hoặc các chất phụ gia dễ cháy trong sản xuất thực phẩm.
- Hệ thống pha chế: Dùng trong các hệ thống pha chế dung dịch lỏng có chứa ethanol hoặc methanol.
Lợi ích
- Vệ sinh an toàn: Bơm được thiết kế dễ dàng vệ sinh, phù hợp với các tiêu chuẩn an toàn thực phẩm.
- Hiệu suất cao: Đảm bảo lưu lượng ổn định, giúp tối ưu hóa quá trình sản xuất.
7. Các ưu điểm nổi bật của bơm SLW100-ISW100-200 trong xử lý chất lỏng dễ cháy nổ
- Thiết kế chống cháy nổ: Động cơ và các linh kiện được thiết kế chống cháy nổ, đảm bảo an toàn tuyệt đối trong môi trường nguy hiểm.
- Hiệu suất cao: Động cơ 22 kW và tốc độ vòng quay 2900 r/min đảm bảo lưu lượng lớn và áp lực ổn định.
- Khả năng chịu nhiệt và hóa chất: Vật liệu bền bỉ, chịu được nhiệt độ cao và các loại hóa chất khắc nghiệt.
- An toàn vận hành: Phớt cơ khí chất lượng cao giảm thiểu nguy cơ rò rỉ, ngăn ngừa hỏa hoạn hoặc sự cố.
Lưu ý khi sử dụng bơm SLW100-ISW100-200 để xử lý chất lỏng dễ cháy nổ
- Kiểm tra định kỳ: Đảm bảo các bộ phận như phớt cơ khí, vòng bi và động cơ luôn ở trạng thái tốt nhất.
- Tuân thủ tiêu chuẩn an toàn: Đảm bảo hệ thống bơm và môi trường xung quanh tuân thủ các tiêu chuẩn an toàn phòng cháy nổ.
- Lắp đặt đúng kỹ thuật: Bơm cần được lắp đặt ở khu vực thoáng mát, có hệ thống thông gió tốt và tránh nguồn phát sinh tia lửa.
- Sử dụng đúng loại chất lỏng: Kiểm tra khả năng tương thích của bơm với loại chất lỏng cần xử lý để tránh ăn mòn hoặc hư hỏng.
Bơm ly tâm trục ngang SLW100-ISW100-200 là giải pháp hàng đầu cho việc vận chuyển và xử lý chất lỏng hóa học dễ cháy nổ. Với thiết kế chắc chắn, an toàn cao và hiệu suất vượt trội, loại bơm này không chỉ giúp tối ưu hóa quy trình sản xuất mà còn đảm bảo an toàn tuyệt đối trong các ngành công nghiệp hóa chất, dầu khí, sơn, và nhiều lĩnh vực khác
Điều kiện làm việc bơm li tâm trục ngang mode SLW100-ISW100-200
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998
Bảng thông số kỹ thuật bơm li tâm trục ngang mode SLW100-ISW100-200

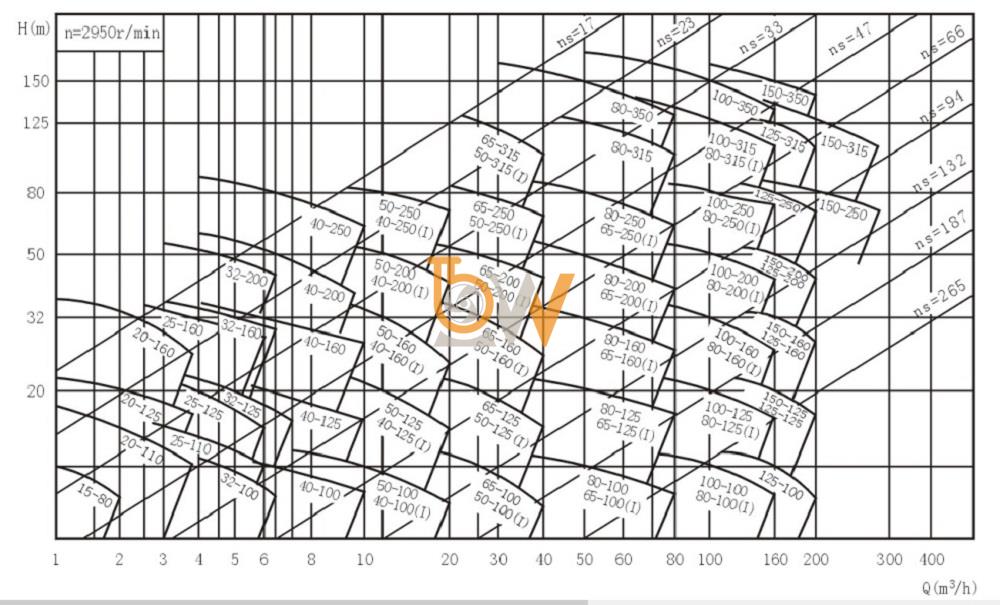

Đường cong hiệu suất bơm li tâm trục ngang mode SLW100-ISW100-200

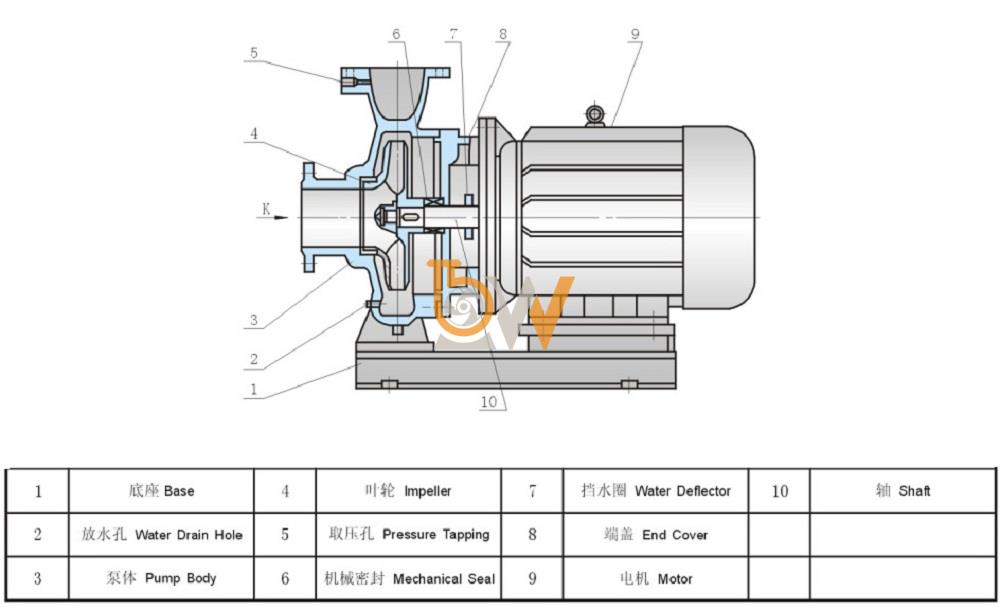

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang mode SLW100-ISW100-200
