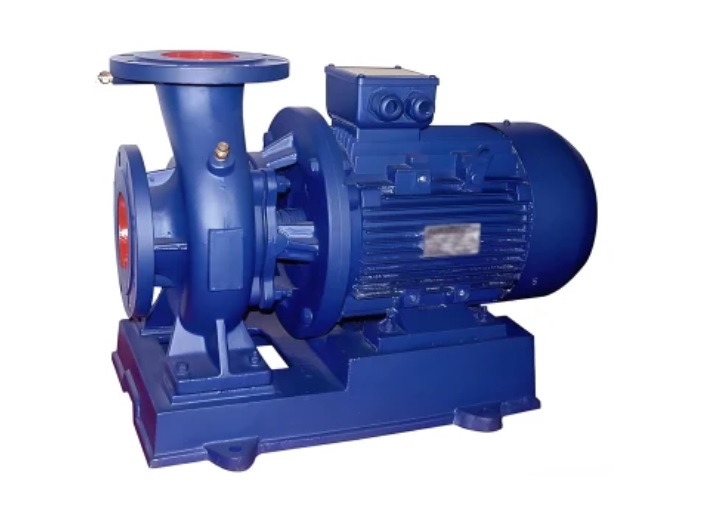

Cấu tạo bơm nước trục ngang model ISW32-200 công suất 3 kw đẩy cao 51m
Bơm nước trục ngang model ISW32-200 có công suất 3 kW và khả năng đẩy cao 51m có cấu tạo chi tiết như sau:
Cấu tạo chi tiết của bơm nước trục ngang ISW32-200:
-
Thân bơm (Thân máy):
- Thân bơm là phần chính chứa các bộ phận khác như cánh quạt, trục bơm và hộp đạn.
- Thường được làm từ gang đúc hoặc thép gang để đảm bảo khả năng chịu áp lực và bền bỉ.
-
Cánh quạt (Cánh bơm):
- Cánh quạt là bộ phận chuyển động chính của bơm, được gắn trên trục xoay.
- Khi động cơ hoạt động, cánh quạt tạo ra lực ly tâm để đẩy nước từ bên trong thân bơm ra ngoài.
-
Vỏ bơm (Vỏ đầu bơm):
- Vỏ bơm là nắp đậy phía trước của bơm, bao quanh cánh quạt và các bộ phận bên trong.
- Thường có thiết kế để dễ dàng tháo lắp khi cần bảo trì và sửa chữa.
-
Trục bơm (Trục máy):
- Trục bơm là trục chuyển động được nối trực tiếp với động cơ điện.
- Trục này truyền động cho cánh quạt để tạo ra lực đẩy nước.
-
Hộp đạn (Bearing housing):
- Hộp đạn chứa các bạc đạn hoặc vòng bi để hỗ trợ và giữ cho trục bơm chuyển động một cách ổn định.
- Các bạc đạn cần được bảo trì và bôi trơn định kỳ để đảm bảo hiệu suất vận hành.
-
Động cơ điện (Electric motor):
- Động cơ điện có công suất 3 kW, là nguồn cấp điện để làm cho trục bơm quay và cánh quạt hoạt động.
- Động cơ này được tích hợp và bảo vệ trong hệ thống bơm.
-
Van và thiết bị điều khiển (Valves and control devices):
- Bơm có thể đi kèm với các van điều áp, van chặn và cảm biến áp suất để điều khiển lưu lượng và áp suất nước trong hệ thống.
-
Ống nối (Pipe connectors):
- Ống nối được sử dụng để kết nối bơm với các ống dẫn nước vào và ra.
- Các ống nối này đảm bảo nước được đưa từ nguồn vào và ra khỏi bơm một cách hiệu quả và an toàn.
Chức năng hoạt động:
- Khi bơm ISW32-200 vận hành, động cơ điện truyền động cho trục bơm quay, từ đó làm cho cánh quạt quay theo cùng hướng. Cánh quạt tạo ra lực ly tâm, đẩy nước từ phần trong của thân bơm ra ngoài thông qua vỏ bơm và ống nối, với khả năng đẩy cao đạt 51m.
Bơm nước trục ngang ISW32-200 với công suất 3 kW và khả năng đẩy cao 51m là một thiết bị lý tưởng cho các ứng dụng cần cung cấp nước với hiệu suất cao và độ bền bỉ trong môi trường công nghiệp và dân dụng.
Ứng dụng bơm nước trục ngang model ISW32-200 công suất 3 kw đẩy cao 51m rộng rãi
Bơm nước trục ngang model ISW32-200 có công suất 3 kW và khả năng đẩy cao đến 51m được ứng dụng rộng rãi trong các lĩnh vực sau:
-
Hệ thống cấp nước dân dụng: Bơm ISW32-200 thích hợp để cung cấp nước từ nguồn nước sâu lên bể chứa nước trên cao, đáp ứng nhu cầu cung cấp nước sinh hoạt cho các tòa nhà cao tầng, khu dân cư, khu đô thị và khu công nghiệp.
-
Hệ thống tưới tiêu: Bơm có khả năng đẩy cao lên đến 51m nên được sử dụng trong các hệ thống tưới tiêu cho các vườn cây trồng, vườn hoa, cánh đồng, sân vườn và các khu vực khác yêu cầu cung cấp nước đều đặn và hiệu quả.
-
Ứng dụng trong công nghiệp: Bơm ISW32-200 được sử dụng trong các hệ thống làm mát, hệ thống xử lý nước thải công nghiệp, hệ thống bơm chữa cháy và các ứng dụng khác yêu cầu khả năng vận chuyển nước từ xa và lên cao.
-
Hệ thống điều hòa không khí: Bơm được áp dụng trong các hệ thống điều hòa không khí để cung cấp nước cho các thiết bị làm mát, đảm bảo hiệu quả hoạt động của hệ thống.
-
Ứng dụng trong nông nghiệp và nuôi trồng thủy sản: Bơm có thể được sử dụng để cung cấp nước cho các hệ thống nuôi trồng thủy sản, nhà kính và các hệ thống tưới tiêu trong nông nghiệp.
-
Các ứng dụng đặc biệt khác: Bơm ISW32-200 cũng có thể được sử dụng trong các hệ thống xử lý nước và các ứng dụng đặc biệt khác tùy thuộc vào nhu cầu và yêu cầu cụ thể của từng dự án.
Với khả năng vận hành mạnh mẽ, độ tin cậy cao và khả năng đáp ứng nhu cầu đa dạng, bơm nước trục ngang ISW32-200 là một giải pháp lý tưởng cho các ứng dụng khác nhau trong công nghiệp và dân dụng.
kiện làm việc bơm nước trục ngang model ISW32-200 công suất 3 kw đẩy cao 51m
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998
Bảng thông số kỹ thuật bơm nước trục ngang model ISW32-200 công suất 3 kw đẩy cao 51m
Đường cong hiệu suất bơm nước trục ngang model ISW32-200 công suất 3 kw đẩy cao 51m
Bản vẽ cấu tạo và kích thước bơm nước trục ngang model ISW32-200 công suất 3 kw đẩy cao 51m
