Điểm nổi bật về thiết kế bơm nước trục ngang model SLW100-ISW100-100 công suất 5.5 kw đẩy cao 13.6m
Bơm nước trục ngang SLW100-ISW100-100 với công suất 5.5 kW và khả năng đẩy cao 13.6m có nhiều điểm nổi bật trong thiết kế, giúp tối ưu hóa hiệu suất hoạt động và độ bền của bơm. Dưới đây là những điểm nổi bật về thiết kế của bơm này:
1. Cấu trúc trục ngang
- Tiện lợi cho lắp đặt: Thiết kế trục ngang giúp bơm dễ dàng lắp đặt trong các không gian hạn chế. Nó cũng cho phép bảo trì thuận tiện hơn vì dễ tiếp cận các bộ phận bên trong.
- Cân bằng tốt hơn: Cấu trúc này giúp cân bằng các lực tác động lên bơm, giảm thiểu rung lắc và tiếng ồn trong quá trình hoạt động.
2. Thân bơm chắc chắn
- Vật liệu chế tạo: Thân bơm được làm từ vật liệu bền như gang hoặc thép không gỉ, giúp tăng cường khả năng chịu áp lực và chống ăn mòn, đảm bảo độ bền trong điều kiện làm việc khắc nghiệt.
- Thiết kế tối ưu: Thân bơm được thiết kế để tối ưu hóa dòng chảy, giảm thiểu tổn thất áp suất và cải thiện hiệu suất tổng thể của bơm.
3. Cánh quạt hiệu quả
- Thiết kế cánh quạt: Cánh quạt được thiết kế với số lượng và hình dạng tối ưu để tạo ra lực ly tâm mạnh mẽ. Điều này giúp bơm nước hiệu quả hơn và giảm thiểu mài mòn trong quá trình vận hành.
- Vật liệu chất lượng: Cánh quạt thường được làm từ vật liệu chịu mài mòn, giúp kéo dài tuổi thọ của bơm và đảm bảo hiệu suất ổn định.
4. Vỏ bơm (Volute)
- Hình dạng tối ưu: Vỏ bơm có hình dạng xoắn hoặc chữ U, giúp chuyển đổi năng lượng động học từ cánh quạt thành áp suất tĩnh một cách hiệu quả, từ đó đẩy nước ra ngoài.
- Giảm thiểu tổn thất áp suất: Thiết kế vỏ bơm giúp giảm thiểu tổn thất áp suất trong quá trình nước di chuyển qua bơm.
5. Động cơ mạnh mẽ
- Công suất 5.5 kW: Động cơ có công suất 5.5 kW cung cấp đủ năng lượng để bơm đạt được hiệu suất tối đa, đảm bảo khả năng đẩy nước lên đến 13.6m.
- Tốc độ ổn định: Động cơ hoạt động ổn định với tốc độ cao (thường là 2900 r/min), giúp duy trì áp suất và lưu lượng nước ổn định.
6. Phốt cơ khí (Mechanical Seal)
- Ngăn ngừa rò rỉ: Phốt cơ khí được thiết kế để ngăn chặn nước rò rỉ ra ngoài và bảo vệ động cơ khỏi độ ẩm và bụi bẩn. Điều này rất quan trọng để duy trì hiệu suất và độ bền của bơm.
- Vật liệu chịu nhiệt: Phốt cơ khí thường được làm từ vật liệu chịu nhiệt và chống ăn mòn, đảm bảo hiệu suất làm việc trong điều kiện khắc nghiệt.
7. Đế bơm chắc chắn
- Hỗ trợ ổn định: Đế bơm giúp cố định bơm và động cơ, đảm bảo rằng tất cả các bộ phận này hoạt động đồng bộ và ổn định.
- Thiết kế chịu lực: Đế được làm từ vật liệu chắc chắn, giúp chịu lực và ngăn chặn rung lắc trong quá trình vận hành.
8. Điều chỉnh lưu lượng
- Van điều chỉnh: Hệ thống bơm có thể được trang bị các van điều chỉnh để kiểm soát lưu lượng và áp suất nước, cho phép người dùng điều chỉnh hoạt động của bơm theo nhu cầu sử dụng.
Bơm nước trục ngang SLW100-ISW100-100 với công suất 5.5 kW và khả năng đẩy cao 13.6m có nhiều điểm nổi bật trong thiết kế, bao gồm cấu trúc trục ngang tiện lợi, thân bơm chắc chắn, cánh quạt hiệu quả, và động cơ mạnh mẽ. Những thiết kế này không chỉ giúp bơm hoạt động hiệu quả mà còn đảm bảo độ bền và ổn định trong suốt thời gian sử dụng, đáp ứng tốt nhu cầu trong các ứng dụng cấp nước, tưới tiêu, và xử lý nước thải
Lưu ý khi vận hành bơm nước trục ngang model SLW100-ISW100-100 công suất 5.5 kw đẩy cao 13.6m
Khi vận hành bơm nước trục ngang SLW100-ISW100-100 với công suất 5.5 kW và khả năng đẩy cao 13.6m, có một số lưu ý quan trọng mà bạn cần tuân thủ để đảm bảo bơm hoạt động hiệu quả, an toàn và kéo dài tuổi thọ. Dưới đây là những lưu ý cần thiết:
1. Kiểm tra trước khi vận hành
- Kiểm tra tình trạng bơm: Trước khi khởi động bơm, hãy kiểm tra xem bơm có bị hư hỏng hay không. Đảm bảo rằng các bộ phận như cánh quạt, phốt cơ khí và trục bơm không có dấu hiệu mài mòn hay hư hỏng.
- Kiểm tra đường ống: Đảm bảo rằng các đường ống hút và xả không bị tắc nghẽn hoặc rò rỉ. Các kết nối nên được lắp chặt để tránh mất áp suất trong quá trình vận hành.
2. Khởi động bơm
- Mở van hút: Trước khi khởi động, mở van trên đường ống hút để đảm bảo nước có thể vào bơm mà không bị tắc nghẽn.
- Khởi động động cơ: Bật công tắc điện để khởi động bơm. Theo dõi bơm trong vài phút đầu để đảm bảo nó hoạt động bình thường.
3. Theo dõi trong quá trình vận hành
- Giám sát áp suất và lưu lượng: Sử dụng đồng hồ đo áp suất và lưu lượng để theo dõi hoạt động của bơm. Đảm bảo rằng bơm đang hoạt động trong phạm vi thiết kế và không gặp sự cố nào.
- Kiểm tra nhiệt độ động cơ: Theo dõi nhiệt độ của động cơ để đảm bảo nó không quá nóng. Nếu động cơ quá nhiệt, hãy tắt bơm và kiểm tra nguyên nhân.
4. An toàn trong vận hành
- Sử dụng trang bị bảo hộ: Khi vận hành bơm, hãy sử dụng các thiết bị bảo hộ như găng tay, kính bảo hộ và giày bảo hộ để đảm bảo an toàn.
- Tuân thủ quy định an toàn: Đảm bảo tuân thủ tất cả các quy định về an toàn lao động trong quá trình vận hành bơm.
5. Bảo trì định kỳ
- Thực hiện bảo trì định kỳ: Kiểm tra và bảo trì các bộ phận của bơm như phốt cơ khí, vòng bi và cánh bơm định kỳ để đảm bảo bơm hoạt động hiệu quả.
- Làm sạch bơm: Sau một thời gian sử dụng, tháo rời bơm và làm sạch các bộ phận bên trong để loại bỏ cặn bã hoặc tạp chất có thể ảnh hưởng đến hiệu suất.
6. Đảm bảo điều kiện làm việc
- Tránh chạy khô: Không để bơm chạy mà không có chất lỏng trong bể chứa, vì điều này có thể gây hỏng bơm.
- Điều chỉnh lưu lượng: Nếu cần, hãy sử dụng van điều chỉnh ở cửa xả để điều chỉnh lưu lượng bơm. Tránh giảm tốc độ của động cơ, điều này có thể làm giảm hiệu suất bơm.
7. Kiểm tra định kỳ
- Kiểm tra tình trạng phốt cơ khí: Kiểm tra định kỳ tình trạng phốt cơ khí để ngăn chặn rò rỉ nước.
- Đánh giá tình trạng vòng bi: Theo dõi tình trạng của vòng bi để đảm bảo rằng bơm hoạt động trơn tru.
Việc tuân thủ các lưu ý trên khi vận hành bơm nước trục ngang SLW100-ISW100-100 sẽ giúp bạn đảm bảo bơm hoạt động hiệu quả, an toàn và kéo dài tuổi thọ của thiết bị. Hãy luôn thực hiện các biện pháp bảo trì định kỳ và theo dõi bơm trong quá trình vận hành để phát hiện sớm các vấn đề tiềm ẩn
Điều kiện làm việc bơm nước trục ngang model SLW100-ISW100-100 công suất 5.5 kw đẩy cao 13.6m
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998
Bảng thông số kỹ thuật bơm nước trục ngang model SLW100-ISW100-100 công suất 5.5 kw đẩy cao 13.6m
Đường cong hiệu suất bơm nước trục ngang model SLW100-ISW100-100 công suất 5.5 kw đẩy cao 13.6m

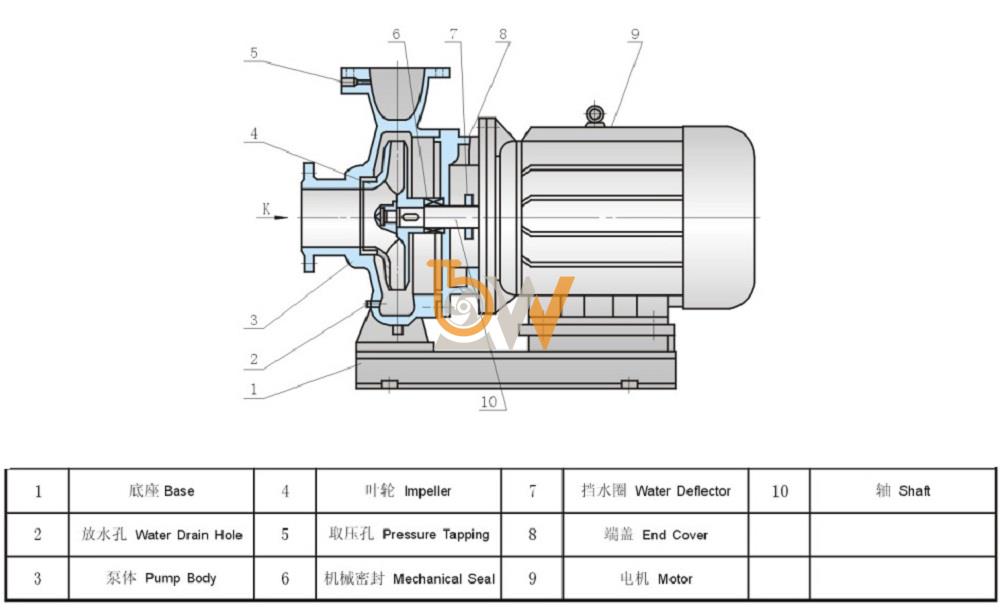

Bản vẽ cấu tạo và kích thước bơm nước trục ngang model SLW100-ISW100-100 công suất 5.5 kw đẩy cao 13.6m
