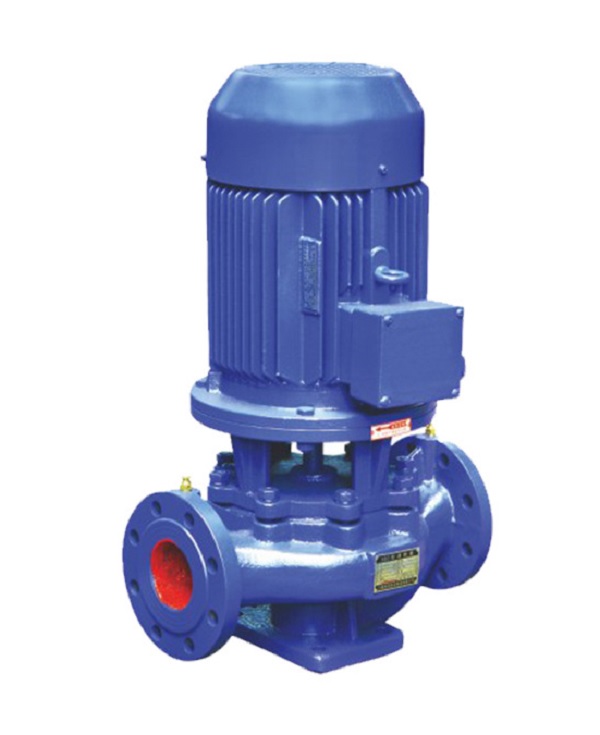

Bơm ly tâm trục đứng inline model ISG40-160A và IRG40-160A là thiết bị vận chuyển chất lỏng hoạt động theo nguyên lý lực ly tâm, với kết cấu đồng trục và thiết kế thẳng đứng nhỏ gọn. Dưới đây là các bộ phận chính cấu thành nên thiết bị và chức năng của từng phần.
Vị trí: Là lớp bao ngoài toàn bộ cụm buồng bơm.
Chức năng: Bảo vệ bên trong bơm, chịu áp lực vận hành và kết nối với hệ thống ống hút – xả.
Vật liệu: Gang xám, gang cầu hoặc inox 304 tùy ứng dụng.
Vị trí: Bên trong thân bơm, bao quanh cánh bơm.
Chức năng: Dẫn hướng dòng chảy, chuyển đổi động năng thành áp suất.
Thiết kế: Dạng xoắn ốc giúp phân phối lưu lượng đều và hạn chế tổn thất áp lực.
Vị trí: Lắp vào đầu trục, bên trong buồng bơm.
Chức năng: Tạo lực ly tâm đẩy chất lỏng từ tâm ra mép ngoài, sinh áp suất cho hệ thống.
Vật liệu: Gang, đồng, inox hoặc hợp kim nhôm.
Vị trí: Nối từ động cơ xuống cánh bơm, đặt theo phương thẳng đứng.
Chức năng: Truyền động trực tiếp từ động cơ tới cánh bơm.
Đặc điểm: Gia công chính xác, chịu lực và quay ổn định.
Vị trí: Giữa trục bơm và vỏ bơm.
Chức năng: Làm kín, ngăn rò rỉ nước ra ngoài tại điểm quay của trục.
Vật liệu: Ceramic – carbon, silicon carbide hoặc inox – graphite.
Vị trí: Gắn trực tiếp phía trên trục bơm.
Chức năng: Cung cấp năng lượng quay cho trục bơm.
Tiêu chuẩn: Động cơ IP55, lớp cách điện F, hiệu suất IE2/IE3.
Vị trí: Nằm ở hai đầu trục quay.
Chức năng: Giữ trục quay ổn định, giảm ma sát, tăng tuổi thọ thiết bị.
Chất lượng: Vòng bi chịu tải cao, có thể bôi trơn định kỳ hoặc tự bôi trơn.
Vị trí: Hai đầu thân bơm, thẳng hàng kiểu inline.
Chức năng: Kết nối bơm với hệ thống ống hút và ống đẩy.
Đặc điểm: Gia công theo chuẩn JIS, DIN hoặc ANSI để dễ tích hợp.
Vị trí: Phía dưới thân bơm.
Chức năng: Giữ cố định bơm trong quá trình vận hành.
Đặc điểm: Thiết kế nhỏ gọn, dễ lắp đặt và cân bằng trên bệ sàn hoặc giá treo.
Bơm đồng trục thẳng đứng ISG40-160A, IRG40-160A được thiết kế với cấu tạo hợp lý, mỗi bộ phận đều đảm nhận chức năng riêng nhưng phối hợp chặt chẽ để đảm bảo hiệu suất cao, vận hành êm ái, dễ bảo trì và tuổi thọ lâu dài. Đây là dòng bơm lý tưởng cho các hệ thống cần cấp nước liên tục, áp lực ổn định và không gian lắp đặt hẹp.
Để đảm bảo bơm ly tâm trục đứng ISG40-160A, IRG40-160A hoạt động ổn định, hiệu quả, và an toàn lâu dài, người vận hành cần tuân thủ một số lưu ý kỹ thuật quan trọng trong quá trình khởi động, chạy máy và tắt máy. Dưới đây là các điểm cần ghi nhớ trong suốt vòng đời sử dụng thiết bị.
Đảm bảo đúng điện áp, đủ pha, không lỏng tiếp điểm.
Kiểm tra đúng chiều quay của trục theo mũi tên chỉ trên thân bơm.
Tuyệt đối không để bơm chạy khô vì sẽ làm cháy phớt cơ khí.
Mở van hút để nước chảy đầy vào thân bơm trước khi nhấn nút khởi động.
Van đầu hút và van đầu xả phải được mở đúng mức.
Van một chiều hoặc van xả khí nên được kiểm tra đảm bảo hoạt động tốt để tránh hiện tượng bọt khí/xâm thực.
Bơm phải được cố định chắc chắn, tránh rung lắc khi khởi động.
Đường ống kết nối không được tạo lực nén, ép, hoặc lệch trục so với mặt bích bơm.
Dùng ampe kế để theo dõi dòng điện hoạt động, tránh quá dòng.
Nếu phát hiện tiếng ồn lạ, rung mạnh, nước phun yếu hoặc không đều, cần dừng máy để kiểm tra ngay.
Động cơ hoạt động bình thường sẽ ấm nhẹ; nếu quá nóng, có thể do ma sát lớn, khô vòng bi hoặc quá tải.
Dùng đồng hồ đo áp để kiểm tra xem bơm có đạt đúng áp thiết kế không.
Nếu áp lực dao động bất thường, có thể do bọt khí, phớt rò, hoặc tắc nghẽn trong đường ống.
Tắt nguồn điện động cơ.
Đóng van đầu xả để tránh nước hồi ngược (trừ khi có van một chiều).
Không được ngắt điện đột ngột trong khi van đầu xả đang mở toàn phần với áp cao – dễ gây sốc nước hoặc hỏng vòng bi.
Khoảng mỗi 2.000–3.000 giờ vận hành hoặc 3–6 tháng, cần kiểm tra và tra mỡ chịu nhiệt đúng loại.
Nếu thấy rò rỉ nước ở trục hoặc buồng kín, nên thay phớt đúng chủng loại, không để kéo dài gây mòn trục.
Đối với hệ thống dùng nước giếng hoặc nước có cặn, cần xả cặn định kỳ để tránh kẹt cánh, mòn bề mặt trong.
Dùng biến tần để điều chỉnh tốc độ quay giúp tiết kiệm điện và bảo vệ bơm.
Lắp đồng hồ áp, cảm biến rung, và nhiệt độ để cảnh báo sự cố sớm.
Lập nhật ký vận hành để theo dõi thời gian chạy, số giờ bảo trì và hiệu suất hệ thống.
Vận hành đúng kỹ thuật là yếu tố then chốt giúp bơm đồng trục thẳng đứng ISG40-160A, IRG40-160A đạt hiệu quả tối đa, ổn định áp lực dòng chảy và kéo dài tuổi thọ thiết bị. Việc chú trọng từ khâu khởi động đến theo dõi trong quá trình chạy sẽ giúp người vận hành phòng tránh sự cố, tiết kiệm chi phí và đảm bảo an toàn toàn hệ thống.
