Máy bơm cánh khế 3RP-80 kiểm soát tốc độ dòng chảy ổn định chủ yếu bằng nguyên lý dịch chuyển thể tích kết hợp với tốc độ quay được duy trì chính xác. Mỗi vòng quay của cặp cánh khế vận chuyển một lượng chất lỏng tương đối xác định, vì vậy lưu lượng đầu ra có quan hệ gần với số vòng quay của đầu bơm.
Với tốc độ khoảng 500 vòng/phút, lưu lượng thiết kế 24 m³/h, kết nối DN80 và động cơ 11 kW, máy có thể tạo dòng chất lỏng tương đối đều khi buồng bơm được cấp đầy và áp suất hệ thống nằm trong phạm vi phù hợp.
Bên trong máy bơm cánh khế 3RP-80 có hai cánh khế quay đồng bộ và ngược chiều nhau. Khi các cánh quay, giữa bề mặt cánh với thành buồng bơm liên tục hình thành những khoang chứa.
Mỗi khoang tiếp nhận một lượng chất lỏng tại cửa hút, mang chất lỏng dọc theo thành buồng bơm rồi giải phóng tại cửa xả.
Do thể tích của các khoang gần như không thay đổi trong điều kiện cơ khí ổn định, lượng chất lỏng được vận chuyển qua mỗi vòng quay cũng tương đối đồng đều. Đây là nền tảng giúp máy hạn chế sự thay đổi bất thường của dòng chảy.
Đối với máy bơm cánh khế 3RP-80, lưu lượng thay đổi gần tương ứng với tốc độ quay của cặp cánh khế.
Khi tốc độ đầu bơm được duy trì ở khoảng 500 vòng/phút, số chu kỳ hút và xả trong mỗi phút cũng được giữ ổn định. Nhờ đó, lượng chất lỏng đưa đến cửa xả không thay đổi đột ngột.
Mối quan hệ này có thể hiểu đơn giản như sau:
Tốc độ quay tăng thì lưu lượng tăng
Tốc độ quay giảm thì lưu lượng giảm
Tốc độ ổn định giúp lưu lượng ổn định
Tốc độ thay đổi từ từ giúp dòng chảy chuyển tiếp êm hơn
Lưu lượng thực tế vẫn có thể thay đổi theo độ nhớt, áp suất và khả năng điền đầy tại cửa hút.
Một trong những giải pháp quan trọng để kiểm soát dòng chảy là kết hợp động cơ 11 kW với biến tần.
Biến tần thay đổi tần số cấp điện cho động cơ, từ đó điều chỉnh tốc độ quay của hộp giảm tốc và cặp cánh khế. Người vận hành có thể tăng hoặc giảm lưu lượng theo nhu cầu của dây chuyền mà không cần đóng bớt van xả.
Biến tần giúp:
Điều chỉnh lưu lượng theo từng công đoạn
Khởi động máy từ tốc độ thấp
Hạn chế dòng chảy tăng đột ngột
Giảm xung áp trong đường ống
Đồng bộ máy bơm với thiết bị phía sau
Duy trì tốc độ cài đặt ổn định hơn
Việc điều chỉnh tốc độ trực tiếp hiệu quả hơn so với dùng van để cản dòng, đặc biệt với bơm dịch chuyển thể tích.
Động cơ điện thường có tốc độ cao hơn nhiều so với tốc độ yêu cầu của máy bơm cánh khế 3RP-80. Hộp giảm tốc có nhiệm vụ đưa tốc độ động cơ xuống khoảng 500 vòng/phút.
Ngoài giảm tốc độ, hộp giảm tốc còn làm tăng mô-men xoắn trên trục bơm. Điều này giúp cánh khế duy trì số vòng quay khi vận chuyển chất lỏng đặc hoặc khi trở lực đường ống thay đổi.
Tốc độ đầu bơm ít bị suy giảm giúp:
Duy trì số khoang vận chuyển mỗi phút
Hạn chế lưu lượng tụt đột ngột
Giữ quá trình cấp liệu liên tục
Ổn định dòng chảy khi độ nhớt thay đổi trong phạm vi cho phép
Cặp bánh răng đồng bộ trong đầu bơm giúp hai cánh khế quay cùng tốc độ, ngược chiều và đúng pha.
Nếu hai cánh quay không đồng đều, thể tích khoang hút và xả sẽ thay đổi, gây dao động lưu lượng. Cặp bánh răng chính xác giúp duy trì chuyển động nhịp nhàng trong từng chu kỳ.
Bộ phận này có vai trò:
Giữ số vòng quay của hai trục bằng nhau
Duy trì đúng vị trí tương đối giữa hai cánh
Hạn chế cánh khế va chạm
Giữ thể tích khoang vận chuyển ổn định
Giảm dao động tại cửa xả
Nhờ đó, dòng chất lỏng được đưa ra liên tục và tương đối đồng đều.
Dòng chảy chỉ ổn định khi các khoang tại cửa hút được cấp đầy chất lỏng. Với sản phẩm đặc, nguyên liệu cần một khoảng thời gian nhất định để đi vào buồng bơm.
Tốc độ khoảng 500 vòng/phút giúp cánh khế không rời cửa hút quá nhanh, tạo điều kiện để chất lỏng điền đầy khoang tốt hơn.
Điều này giúp hạn chế:
Khoang hút chỉ chứa một phần chất lỏng
Lưu lượng dao động
Không khí lọt vào dòng sản phẩm
Máy bị rung do cấp liệu không đều
Dòng xả bị ngắt quãng
Nếu tốc độ quay cao hơn khả năng cấp của đường hút, lưu lượng thực tế có thể trở nên không ổn định.
Cửa hút và cửa xả DN80 tạo tiết diện dòng chảy tương đối rộng, phù hợp với lưu lượng khoảng 24 m³/h.
Tại phía hút, DN80 giúp giảm trở lực và hỗ trợ chất lỏng đi vào buồng bơm đều hơn. Khi nguồn cấp ổn định, các khoang thể tích được điền đầy tương đối đồng nhất trong từng vòng quay.
Tại phía xả, đường dòng rộng giúp hạn chế sự tăng vận tốc cục bộ và giảm sụt áp không cần thiết.
Kết nối DN80 góp phần:
Giảm thiếu hụt chất lỏng tại cửa hút
Hạn chế dòng chảy bị bó hẹp
Giảm dao động áp suất
Duy trì lưu lượng thực tế
Hỗ trợ vận chuyển chất lỏng đặc
Đường ống nên được thiết kế đồng bộ với kích thước này để tránh tạo điểm thắt làm dòng chảy mất ổn định.
Khi độ nhớt của chất lỏng hoặc áp suất đầu xả tăng, lực cản tác động lên cánh khế cũng tăng. Nếu hệ truyền động không đủ lực, tốc độ đầu bơm sẽ giảm và làm lưu lượng suy giảm.
Động cơ 11 kW kết hợp với hộp giảm tốc cung cấp mô-men xoắn lớn, giúp cánh khế tiếp tục quay ổn định trước sự thay đổi tải trong phạm vi thiết kế.
Nhờ đó, máy hạn chế:
Tụt tốc đột ngột
Dòng chảy giảm bất thường
Chu kỳ hút – xả bị gián đoạn
Động cơ thường xuyên quá tải
Lưu lượng không đồng đều khi bơm chất đặc
Giữa hai cánh khế, giữa cánh với thành buồng bơm và giữa cánh với nắp bơm đều có khe hở kỹ thuật nhỏ.
Khe hở này cho phép cánh quay không tiếp xúc nhưng vẫn hạn chế chất lỏng chảy ngược từ phía xả về phía hút.
Khi khe hở được duy trì đúng:
Thể tích chất lỏng đến cửa xả ổn định hơn
Lưu lượng ít bị suy giảm
Áp suất được duy trì tốt hơn
Dao động dòng chảy được hạn chế
Nếu cánh khế hoặc thân bơm bị mòn, khe hở tăng lên và lượng rò rỉ nội bộ cũng tăng. Khi đó, dòng chảy thực tế có thể giảm hoặc trở nên kém ổn định.
Máy bơm cánh khế 3RP-80 có khả năng làm việc ở áp suất đến khoảng 0,7 MPa. Khi áp suất đường xả tăng, lượng chất lỏng chảy ngược qua khe hở có thể tăng và làm lưu lượng thực tế giảm.
Để duy trì dòng chảy ổn định, cần:
Giữ đường xả thông thoáng
Không đóng kín van xả
Kiểm tra bộ lọc định kỳ
Hạn chế đường ống quá nhỏ
Sử dụng đồng hồ đo áp suất
Lắp van an toàn hoặc đường hồi
Áp suất nên được duy trì ở mức vừa đủ để đưa chất lỏng qua hệ thống, không nên tạo thêm trở lực không cần thiết.
Trong các dây chuyền cần kiểm soát chặt chẽ, máy có thể kết hợp với cảm biến lưu lượng và bộ điều khiển.
Cảm biến đo lưu lượng thực tế trên đường ống và gửi tín hiệu về bộ điều khiển. Nếu lưu lượng thấp hơn giá trị cài đặt, biến tần có thể tăng nhẹ tốc độ. Nếu lưu lượng vượt yêu cầu, tốc độ được giảm xuống.
Cơ chế điều khiển phản hồi giúp:
Bù lại biến động do độ nhớt
Duy trì lưu lượng theo giá trị cài đặt
Đồng bộ với máy chiết rót
Kiểm soát lượng nguyên liệu cấp
Hạn chế vận hành thủ công
Đây là giải pháp hiệu quả khi cần kiểm soát chính xác dòng chảy trong quá trình phối trộn hoặc định lượng.
Ngay cả khi tốc độ cánh khế không đổi, dòng chảy vẫn có thể dao động nếu cửa hút không được cấp đủ nguyên liệu.
Để máy vận chuyển ổn định, cần bảo đảm:
Bồn chứa không bị cạn
Van hút được mở hoàn toàn
Đường hút không bị tắc
Không khí không lọt vào đường ống
Chất lỏng không bị đông đặc
Nhiệt độ duy trì phù hợp với độ nhớt
Với chất lỏng quá đặc, có thể cần gia nhiệt hoặc bố trí bồn cao hơn cửa hút để hỗ trợ nguyên liệu đi vào đầu bơm.
Máy bơm cánh khế 3RP-80 kiểm soát tốc độ dòng chảy ổn định bằng cách dịch chuyển một lượng chất lỏng tương đối xác định trong mỗi vòng quay. Tốc độ cánh khế được giữ ở khoảng 500 vòng/phút, giúp số chu kỳ hút và xả diễn ra đều đặn.
Động cơ 11 kW cùng hộp giảm tốc cung cấp mô-men xoắn để hạn chế tụt tốc khi tải thay đổi. Cặp bánh răng đồng bộ giữ hai cánh quay chính xác, còn kết nối DN80 hỗ trợ buồng bơm được cấp đầy chất lỏng.
Khi kết hợp thêm biến tần, cảm biến lưu lượng và hệ thống kiểm soát áp suất, máy có thể điều chỉnh dòng chảy theo yêu cầu của dây chuyền. Tuy nhiên, mức độ ổn định thực tế vẫn phụ thuộc vào độ nhớt, khả năng cấp liệu, tình trạng khe hở và trở lực của hệ thống đường ống.
Lợi ích khi sử dụng kết nối DN80 tiêu chuẩn trên Máy bơm cánh khế 3RP-80 thể hiện rõ ở khả năng tăng độ thông thoáng của dòng chảy, hỗ trợ chất lỏng có độ nhớt cao đi vào buồng bơm và tạo thuận lợi cho việc lắp đặt trong hệ thống đường ống công nghiệp.

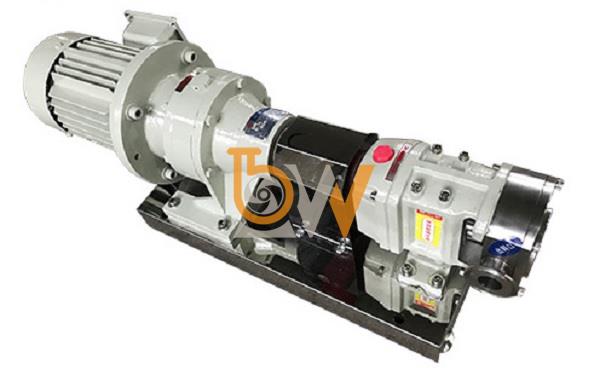

Máy bơm cánh khế 3RP-80 có lưu lượng 24 m³/h, áp suất 0,7 MPa, tốc độ quay 500 vòng/phút và động cơ 11 kW. Với mức lưu lượng này, kết nối DN80 giúp cửa hút và cửa xả có tiết diện phù hợp, hạn chế hiện tượng dòng chảy bị thu hẹp quá mức tại đầu bơm.
Máy bơm cánh khế hoạt động hiệu quả khi các khoang giữa rotor và thành buồng bơm được điền đầy chất lỏng. Vì vậy, khả năng cấp nguyên liệu tại cửa hút có ảnh hưởng trực tiếp đến lưu lượng thực tế.
Kết nối DN80 tạo đường dẫn tương đối rộng để chất lỏng đi từ bồn chứa vào đầu bơm. Đặc điểm này rất có lợi khi máy vận chuyển các sản phẩm có độ nhớt cao như:
Mật rỉ đường.
Si-rô đặc.
Dầu gội và sữa tắm.
Kem và gel.
Puree trái cây.
Nước sốt.
Nhũ tương.
Dầu công nghiệp có độ nhớt cao.
Cửa hút rộng giúp các sản phẩm này đi vào buồng bơm dễ dàng hơn so với đường ống có kích thước quá nhỏ.
Nếu đường hút quá nhỏ hoặc có trở lực lớn, rotor có thể quay nhanh hơn khả năng cấp chất lỏng. Khi đó, các khoang bơm không được nạp đầy và lưu lượng đầu ra bị giảm.
Kết nối DN80 giúp cải thiện khả năng cấp liệu, hỗ trợ Máy bơm cánh khế 3RP-80 đạt lưu lượng gần với mức 24 m³/h trong điều kiện vận hành phù hợp.
Chất lỏng càng đặc thì ma sát với thành ống càng lớn. Nếu đường ống có tiết diện nhỏ, tổn thất áp suất sẽ tăng nhanh và làm động cơ phải chịu tải cao hơn.
Kết nối DN80 giúp dòng chất lỏng không bị ép qua một tiết diện quá hẹp tại đầu bơm. Nhờ đó, tổn thất áp suất cục bộ tại hai cửa được hạn chế.
Khi đường ống thông thoáng, động cơ cần ít mô-men hơn để duy trì dòng chảy. Điều này giúp Máy bơm cánh khế 3RP-80 vận hành ổn định và hạn chế tiêu thụ điện không cần thiết.
Máy có khả năng làm việc đến 0,7 MPa, nhưng áp suất này nên được sử dụng để thắng trở lực thực tế của hệ thống, không nên bị lãng phí tại các điểm thu hẹp ngay trước hoặc sau đầu bơm.
Kết nối DN80 giúp phần áp suất do máy tạo ra được sử dụng hiệu quả hơn cho việc vận chuyển sản phẩm qua đường ống và thiết bị phía sau.
Lưu lượng và kích thước đường ống phải được lựa chọn đồng bộ. Nếu đường ống quá nhỏ so với lưu lượng, vận tốc chất lỏng sẽ tăng cao, gây tổn thất áp suất và rung động.
Kết nối DN80 tạo tiết diện phù hợp để lưu lượng 24 m³/h đi qua mà không làm vận tốc tại cửa bơm tăng quá mức.
Dòng chảy ổn định giúp giảm:
Rung đường ống.
Tiếng ồn tại cửa bơm.
Xói mòn bề mặt.
Tổn thất áp suất.
Tải trọng lên phớt và khớp nối.
Khi chất lỏng đi qua đoạn thu nhỏ đột ngột, dòng chảy có thể trở nên hỗn loạn. Kết nối DN80 giúp giảm tình trạng thay đổi tiết diện quá lớn nếu đường ống trong hệ thống được bố trí đồng bộ.
Chất lỏng đặc, dính hoặc chứa cặn mềm dễ tích tụ tại những vị trí có tiết diện nhỏ.
Cửa DN80 tạo không gian lưu thông rộng hơn, giúp gel, kem, si-rô hoặc hỗn hợp có xơ mềm ít bị dồn lại tại đầu hút và đầu xả.
Máy bơm cánh khế 3RP-80 có thể xử lý một số hỗn hợp chứa thịt quả, hạt gel, bã hữu cơ hoặc cặn mềm có kích thước phù hợp.
Kết nối DN80 giúp hỗn hợp đi vào đầu bơm thuận lợi, giảm nguy cơ hạt tập trung thành khối ngay tại cửa hút.
Tuy nhiên, DN80 chỉ là kích thước danh nghĩa của đường kết nối, không phải kích thước hạt tối đa có thể đi qua. Khả năng xử lý hạt còn phụ thuộc vào khoảng lưu thông bên trong rotor và buồng bơm.
Đường hút ảnh hưởng rất lớn đến hiệu suất của bơm thể tích. Nếu chất lỏng không được cấp đủ, máy có thể bị hụt lưu lượng, rung hoặc phát sinh bọt khí.
Kết nối DN80 giúp chất lỏng từ bồn chứa đi vào bơm với lực cản thấp hơn, đặc biệt khi đường hút được bố trí ngắn và ít co nối.
Khi áp suất tại cửa hút giảm quá thấp, chất lỏng có thể tạo bọt hơi hoặc không điền đầy buồng bơm. Tiết diện DN80 góp phần giảm sụt áp tại cửa hút và hỗ trợ dòng cấp ổn định hơn.
Các chất lỏng đặc thường chảy chậm từ bồn chứa đến đầu bơm. Cửa hút lớn giúp cải thiện lượng nguyên liệu đi vào trong mỗi vòng quay của rotor.
DN80 là kích thước đường ống được sử dụng phổ biến trong nhiều hệ thống sản xuất. Điều này giúp Máy bơm cánh khế 3RP-80 dễ được tích hợp vào dây chuyền mới hoặc cải tạo dây chuyền hiện có.
Các phụ kiện có kích thước DN80 tương đối phổ biến, gồm:
Van đóng mở.
Van một chiều.
Van an toàn.
Khớp nối.
Co đường ống.
Tê chia dòng.
Mặt bích.
Gioăng làm kín.
Đoạn ống mềm chống rung.
Sự đồng bộ về kích thước giúp đơn vị thi công dễ lựa chọn thiết bị và giảm thời gian lắp đặt.
Khi cần thay van, gioăng hoặc đoạn ống, doanh nghiệp dễ tìm phụ kiện đúng kích thước hơn. Điều này giúp giảm thời gian dừng máy khi bảo trì.
Nếu doanh nghiệp bổ sung bồn chứa, thiết bị phối trộn hoặc máy chiết, đường ống DN80 có thể tiếp tục được sử dụng để kết nối với Máy bơm cánh khế 3RP-80.
Kết nối tiêu chuẩn giúp mặt bích hoặc khớp nối được gia công theo kích thước thống nhất, tạo thuận lợi cho việc làm kín.
Mặt kết nối đúng tiêu chuẩn giúp gioăng chịu lực ép đồng đều, giảm nguy cơ rò rỉ tại cửa hút và cửa xả.
Phụ kiện đồng bộ DN80 giúp giảm tình trạng phải sử dụng nhiều đoạn chuyển cỡ. Càng ít mối nối trung gian, nguy cơ rò rỉ và lệch đường ống càng được hạn chế.
Đường ống lắp lệch hoặc chịu ứng suất lớn có thể kéo đầu bơm, làm ảnh hưởng đến độ đồng tâm của trục và tuổi thọ phớt. Kết nối tiêu chuẩn giúp việc căn chỉnh đường ống chính xác hơn.
Trong ngành thực phẩm, hóa mỹ phẩm và dược phẩm, đường ống cần được vệ sinh sau mỗi chu kỳ sản xuất.
Kết nối DN80 tạo tiết diện đủ lớn để nước hoặc dung dịch vệ sinh đi qua đầu bơm với lưu lượng phù hợp, giúp cuốn trôi cặn bám.
Khi cửa bơm và đường ống có kích thước đồng đều, sản phẩm ít bị giữ lại tại các đoạn chuyển cỡ. Điều này giúp giảm nguy cơ nhiễm chéo giữa các mẻ.
Kết nối tiêu chuẩn giúp kỹ thuật viên tháo đường ống hoặc mở cụm đầu bơm thuận lợi hơn khi cần vệ sinh thủ công.
Máy bơm cánh khế 3RP-80 được sử dụng cho những sản phẩm cần hạn chế lực cắt như gel, kem, nhũ tương và nước hoa quả chứa thịt mềm.
Nếu chất lỏng bị ép qua cửa quá nhỏ, vận tốc tăng và lực cắt cục bộ cũng tăng theo. Kết nối DN80 giúp giảm hiện tượng này.
Tiết diện lưu thông phù hợp kết hợp với tốc độ rotor 500 vòng/phút giúp sản phẩm đi qua máy nhẹ nhàng hơn, hạn chế tạo bọt và thay đổi độ sánh.
Kết nối DN80 chỉ phát huy hiệu quả khi toàn bộ đường ống được thiết kế đồng bộ. Doanh nghiệp cần lưu ý:
Không thu nhỏ đường ống ngay sát cửa hút.
Hạn chế sử dụng quá nhiều đoạn chuyển cỡ.
Bố trí đường hút ngắn và ít co gấp.
Sử dụng van có tiết diện mở phù hợp.
Lắp giá đỡ để trọng lượng đường ống không tác động lên bơm.
Căn chỉnh chính xác mặt bích.
Sử dụng gioăng tương thích với môi chất.
Vệ sinh cặn bám định kỳ.
Không dùng kích thước DN80 để suy ra kích thước hạt tối đa.
Tính toán đường ống theo độ nhớt và lưu lượng thực tế.
Lợi ích khi sử dụng kết nối DN80 tiêu chuẩn trên Máy bơm cánh khế 3RP-80 tập trung ở khả năng tăng độ thông thoáng, cải thiện quá trình hút và giảm tổn thất áp suất khi vận chuyển chất lỏng có độ nhớt cao.
Kết nối DN80 phù hợp với lưu lượng 24 m³/h, giúp hạn chế tắc nghẽn, giảm vận tốc cục bộ và giảm tải không cần thiết lên động cơ 11 kW. Kích thước tiêu chuẩn còn tạo thuận lợi cho việc lựa chọn van, mặt bích, gioăng và các phụ kiện đường ống.
Khi đường hút và đường xả được bố trí đồng bộ với DN80, Máy bơm cánh khế 3RP-80 có thể duy trì dòng chảy ổn định, sử dụng áp suất 0,7 MPa hiệu quả hơn và nâng cao độ tin cậy của toàn bộ hệ thống vận chuyển.
