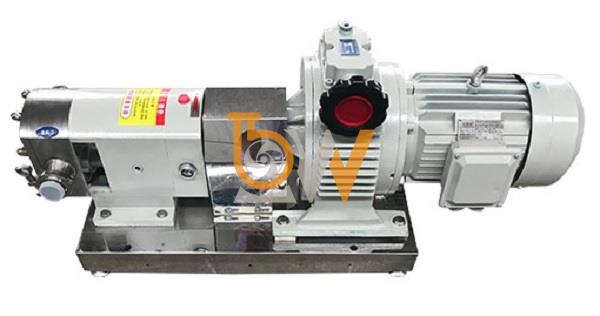

Máy bơm thùy 3RP-35 nhập khẩu thuộc nhóm bơm chuyển dịch tích cực, sử dụng hai cánh thùy quay đồng bộ để hút và đẩy chất lỏng. Máy có lưu lượng 15 m³/h, áp suất làm việc 0.6 MPa, tốc độ quay 750 vòng/phút, đường kính kết nối 51 mm và động cơ công suất 4 kW.
Cấu tạo bên trong của Máy bơm thùy 3RP-35 gồm buồng bơm, cặp cánh thùy, hai trục truyền động, bánh răng đồng bộ, ổ đỡ, phớt làm kín và khoang bôi trơn. Các bộ phận được bố trí chính xác để cánh thùy quay sát nhau nhưng không tiếp xúc trực tiếp, từ đó tạo ra dòng bơm ổn định và hạn chế mài mòn.
Buồng bơm nằm trong phần đầu bơm và là nơi tiếp nhận trực tiếp chất lỏng. Hình dạng bên trong được gia công phù hợp với biên dạng của hai cánh thùy, tạo không gian để cánh quay và hình thành các khoang vận chuyển.
Giữa cánh thùy với thành buồng bơm luôn có một khe hở kỹ thuật nhỏ. Khe hở này giúp cánh không cọ xát trực tiếp vào thân bơm nhưng vẫn hạn chế lượng chất lỏng chảy ngược từ phía cửa xả về cửa hút.
Độ chính xác của buồng bơm ảnh hưởng trực tiếp đến lưu lượng, khả năng tạo áp và hiệu suất thể tích của Máy bơm thùy 3RP-35.
Hai cánh thùy là bộ phận trực tiếp dịch chuyển chất lỏng. Mỗi cánh được lắp cố định trên một trục riêng và quay ngược chiều nhau trong buồng bơm.
Khi hai cánh tách nhau tại cửa hút, thể tích khoang bơm tăng lên, tạo vùng áp suất thấp để đưa chất lỏng vào. Chất lỏng sau đó được giữ trong khoảng trống giữa cánh thùy và thành buồng bơm.
Khi cánh tiếp tục quay đến phía cửa xả, thể tích khoang giảm xuống và chất lỏng được đẩy ra ngoài. Chu trình này lặp lại liên tục ở tốc độ 750 vòng/phút.
Biên dạng cánh thùy quyết định khả năng tạo khoang chứa và duy trì dòng chảy. Cánh phải có hình dạng cân đối, bề mặt nhẵn và kích thước chính xác để chuyển động ổn định trong buồng bơm.
Nếu biên dạng cánh sai lệch, khe hở giữa hai cánh có thể không đồng đều, gây tăng rò rỉ nội bộ hoặc va chạm khi vận hành. Cánh thùy được gia công chính xác giúp Máy bơm thùy 3RP-35 duy trì lưu lượng ổn định và giảm rung động.
Một đặc điểm quan trọng trong cấu tạo bên trong Máy bơm thùy 3RP-35 là hai cánh không trực tiếp ăn khớp với nhau. Chúng được giữ cách nhau bằng một khe hở kỹ thuật rất nhỏ.
Thiết kế không tiếp xúc giúp giảm ma sát, hạn chế phát nhiệt và làm chậm quá trình mài mòn. Chất lỏng cũng không bị ép mạnh giữa hai bề mặt kim loại, nhờ đó hạn chế lực cắt tác động lên sản phẩm.
Khả năng quay không tiếp xúc phụ thuộc vào độ chính xác của trục, ổ đỡ và hệ thống bánh răng đồng bộ.
Máy bơm thùy 3RP-35 sử dụng hai trục, mỗi trục mang một cánh thùy. Một trục nhận mô-men trực tiếp từ động cơ 4 kW, còn trục thứ hai được dẫn động thông qua bánh răng đồng bộ.
Cấu tạo trục đôi giúp phân chia tải trọng giữa hai cánh, giữ chuyển động cân bằng và hạn chế rung. Trục phải có độ cứng, khả năng chịu xoắn và độ đồng tâm cao để cánh thùy luôn nằm đúng vị trí thiết kế.
Nếu trục bị cong hoặc lệch tâm, cánh có thể va vào nhau hoặc tiếp xúc với thành buồng bơm.
Trục chủ động được kết nối với động cơ thông qua khớp nối hoặc cụm truyền động phù hợp. Khi động cơ hoạt động, mô-men quay được truyền đến trục này và làm cánh thùy thứ nhất chuyển động.
Trục chủ động đồng thời truyền lực sang bánh răng đồng bộ. Vì phải tiếp nhận tải trực tiếp từ động cơ và lực cản của chất lỏng, bộ phận này cần có khả năng chịu xoắn ổn định.
Trục bị động không nhận lực trực tiếp từ động cơ mà quay nhờ cặp bánh răng đồng bộ. Bánh răng trên trục chủ động kéo bánh răng trên trục bị động, làm hai trục quay cùng tốc độ nhưng ngược chiều.
Sự phối hợp này giúp hai cánh thùy giữ đúng vị trí tương đối trong suốt quá trình vận hành. Nhờ đó, các cánh có thể tiến sát nhau mà không xảy ra va chạm.
Cặp bánh răng đồng bộ được bố trí trong khoang truyền động phía sau buồng bơm. Bộ phận này kiểm soát chính xác góc quay và thời điểm chuyển động của hai trục.
Bánh răng không tiếp xúc với chất bơm mà làm việc trong khoang dầu riêng. Dầu bôi trơn giúp giảm ma sát, hạn chế tiếng ồn và bảo vệ bề mặt răng khi máy hoạt động liên tục.
Độ chính xác của bánh răng quyết định khả năng duy trì khe hở giữa hai cánh thùy. Nếu bánh răng bị mòn hoặc sai lệch, cánh có thể mất đồng bộ và va chạm trong buồng bơm.
Ổ đỡ được lắp tại các vị trí nâng đỡ hai trục, giúp trục quay ổn định ở tốc độ 750 vòng/phút. Bộ phận này tiếp nhận lực hướng kính, lực dọc trục và rung động phát sinh khi bơm chất lỏng.
Ổ đỡ có độ chính xác tốt giúp cánh thùy duy trì khoảng cách ổn định với nhau và với thành buồng bơm. Khi ổ đỡ bị mòn hoặc xuất hiện độ rơ, trục dễ bị đảo và làm thay đổi khe hở bên trong đầu bơm.
Vì vậy, ổ đỡ là bộ phận quan trọng trong việc bảo vệ cánh, trục và phớt làm kín.
Phớt làm kín được lắp tại vị trí trục đi từ buồng bơm sang khoang truyền động. Nhiệm vụ chính của phớt là ngăn chất lỏng thoát ra ngoài theo trục và không cho sản phẩm xâm nhập vào khu vực bánh răng, ổ đỡ.
Cụm phớt thường gồm mặt phớt quay, mặt phớt tĩnh, bộ phận tạo lực ép và các gioăng phụ. Hai mặt phớt được ép sát để tạo đường làm kín trong khi trục vẫn quay liên tục.
Vật liệu phớt phải được lựa chọn theo nhiệt độ, độ nhớt và tính chất hóa học của chất bơm.
Ngoài phớt trục, Máy bơm thùy 3RP-35 còn có gioăng tại nắp bơm, cổng kết nối và các bề mặt ghép cố định. Gioăng lấp kín khe hở giữa các chi tiết, giúp chất lỏng không rò rỉ ra ngoài.
Gioăng phải có độ đàn hồi phù hợp và không bị trương nở, co cứng hoặc phân hủy khi tiếp xúc với sản phẩm. Việc lựa chọn sai vật liệu gioăng có thể làm giảm độ kín dù các bộ phận kim loại vẫn còn tốt.
Nắp bơm được lắp ở mặt trước của đầu bơm, đóng kín khu vực cặp cánh thùy. Bên trong nắp là bề mặt tiếp xúc trực tiếp với chất lỏng và nằm sát đầu cánh.
Nắp phải có độ cứng vững để không biến dạng khi máy làm việc ở áp suất 0.6 MPa. Gioăng giữa nắp và thân bơm giúp tạo độ kín cho toàn bộ buồng làm việc.
Thiết kế nắp có thể tháo giúp kỹ thuật viên tiếp cận nhanh cánh thùy để vệ sinh, kiểm tra cặn bám và đánh giá độ mòn.
Phía sau đầu bơm là khoang truyền động chứa bánh răng đồng bộ, ổ đỡ và dầu bôi trơn. Khoang này được tách khỏi buồng chất lỏng bằng hệ thống phớt.
Cấu trúc tách biệt giúp dầu bôi trơn không lẫn vào sản phẩm và chất bơm không xâm nhập vào bánh răng. Đây là điều kiện cần thiết để hệ thống truyền động hoạt động ổn định trong thời gian dài.
Nếu phát hiện dầu đổi màu, có nước hoặc lẫn sản phẩm, cần kiểm tra ngay tình trạng phớt làm kín.
Dầu trong khoang truyền động tạo lớp màng bôi trơn giữa các răng bánh răng và bề mặt chuyển động của ổ đỡ. Lớp dầu giúp giảm ma sát, hạn chế phát nhiệt và làm chậm quá trình mài mòn.
Mức dầu phải được duy trì đúng quy định. Thiếu dầu khiến bánh răng nóng, phát tiếng kêu và giảm tuổi thọ. Dầu quá nhiều cũng có thể làm tăng nhiệt và áp suất trong khoang truyền động.
Cửa hút của Máy bơm thùy 3RP-35 có đường kính kết nối 51 mm. Từ cửa này, chất lỏng đi vào khu vực nơi hai cánh thùy đang tách dần khỏi nhau.
Sự gia tăng thể tích trong buồng bơm tạo chênh lệch áp suất, giúp chất lỏng được đưa vào các khoang vận chuyển. Đường hút cần kín và thông thoáng để các khoang được nạp đầy.
Nếu không khí lọt vào hoặc đường hút bị tắc, lưu lượng thực tế sẽ giảm và máy có thể rung hoặc tạo bọt trong chất lỏng.
Tại phía đối diện cửa hút là cửa xả đường kính 51 mm. Khi các khoang vận chuyển đến khu vực này, thể tích giảm và chất lỏng được đẩy vào đường ống.
Áp suất tại cửa xả hình thành từ lực cản của đường ống, van và thiết bị phía sau. Máy có khả năng làm việc ở áp suất tối đa theo thông số 0.6 MPa trong điều kiện phù hợp.
Đường xả không được đóng kín khi máy đang chạy vì nguyên lý chuyển dịch tích cực có thể làm áp suất tăng nhanh.
Khớp nối nằm giữa động cơ và trục chủ động, có nhiệm vụ truyền mô-men từ động cơ 4 kW vào đầu bơm. Bộ phận này cũng hỗ trợ bù một lượng sai lệch nhỏ giữa hai trục.
Khớp nối phải được căn chỉnh chính xác. Nếu trục động cơ và trục bơm lệch tâm, lực rung sẽ truyền đến ổ đỡ, phớt và cánh thùy, làm các bộ phận bên trong nhanh xuống cấp.
Khi động cơ khởi động, khớp nối làm trục chủ động quay. Bánh răng đồng bộ truyền chuyển động sang trục bị động, khiến hai cánh thùy quay ngược chiều nhau.
Cánh thùy tạo khoang hút tại cửa vào, giữ chất lỏng giữa cánh với thân bơm rồi đưa đến cửa xả. Trong suốt quá trình này, ổ đỡ giữ trục đúng tâm, phớt ngăn rò rỉ và dầu bôi trơn bảo vệ bánh răng.
Sự phối hợp chính xác giữa các bộ phận giúp Máy bơm thùy 3RP-35 duy trì lưu lượng 15 m³/h và vận hành ổn định ở tốc độ 750 vòng/phút.
Đối với Máy bơm thùy 3RP-35 nhập khẩu, cấu hình thực tế có thể khác nhau tùy nhà sản xuất và đơn vị cung cấp. Vì vậy, cần kiểm tra rõ vật liệu thân bơm, loại cánh thùy, cấu hình phớt, vật liệu gioăng và tiêu chuẩn kết nối.
Các thông số về nhiệt độ, độ nhớt và kích thước hạt cho phép cũng cần được xác nhận theo tài liệu kỹ thuật của đúng thiết bị. Không nên chỉ dựa vào tên model để suy đoán toàn bộ cấu tạo vật liệu bên trong.
Cấu tạo chi tiết bên trong dòng Máy bơm thùy 3RP-35 nhập khẩu gồm buồng bơm, cặp cánh thùy, trục chủ động, trục bị động, bánh răng đồng bộ, ổ đỡ, phớt làm kín, gioăng và khoang bôi trơn. Cặp cánh thùy trực tiếp tạo các khoang vận chuyển, còn trục và bánh răng giữ chuyển động quay đồng bộ, không tiếp xúc.
Nhờ sự phối hợp chính xác của các bộ phận, Máy bơm thùy 3RP-35 có thể đạt lưu lượng 15 m³/h, áp suất 0.6 MPa và tốc độ quay 750 vòng/phút. Độ bền và hiệu quả thực tế phụ thuộc vào chất lượng gia công, vật liệu chi tiết, cấu hình phớt và khả năng duy trì khe hở chính xác bên trong đầu bơm.
Máy bơm thùy 3RP-35 được trang bị động cơ công suất 4 kW để cung cấp mô-men quay cho cặp cánh thùy hoạt động ổn định. Với lưu lượng 15 m³/h, áp suất 0.6 MPa và tốc độ quay 750 vòng/phút, mức công suất này giúp máy duy trì khả năng hút và đẩy nhiều loại chất lỏng đặc, nhũ tương hoặc nguyên liệu có độ nhớt cao trong điều kiện vận hành phù hợp.
Lợi ích của động cơ 4 kW không chỉ nằm ở khả năng tạo lực quay mà còn thể hiện ở sự ổn định của lưu lượng, khả năng chịu tải và hiệu quả sử dụng năng lượng của Máy bơm thùy 3RP-35.
Cặp cánh thùy phải quay liên tục để tạo ra các khoang hút và đẩy chất lỏng. Khi bơm nguyên liệu có độ nhớt cao, lực cản tác động lên cánh tăng lên đáng kể.
Động cơ 4 kW cung cấp mô-men cần thiết để hai cánh thùy duy trì chuyển động đều ở tốc độ 750 vòng/phút. Nhờ đó, máy hạn chế tình trạng hụt lực, giảm tốc hoặc dừng đột ngột khi gặp chất lỏng đặc.
Lưu lượng của Máy bơm thùy 3RP-35 phụ thuộc vào thể tích dịch chuyển của cánh và tốc độ quay. Động cơ 4 kW giúp trục bơm giữ tốc độ ổn định, từ đó hỗ trợ máy đạt lưu lượng 15 m³/h trong điều kiện hệ thống phù hợp.
Khi tốc độ quay không bị dao động lớn, lượng chất lỏng được chuyển qua mỗi chu kỳ tương đối đồng đều. Dòng chảy đầu ra nhờ đó ổn định hơn và thuận lợi cho các công đoạn cấp liệu hoặc chuyển nguyên liệu.
Khi áp suất đầu xả tăng, lực cản tác động ngược lên cánh thùy và trục bơm cũng tăng theo. Động cơ phải đủ công suất để duy trì chuyển động trong điều kiện tải này.
Động cơ 4 kW giúp Máy bơm thùy 3RP-35 tạo lực đẩy phù hợp với mức áp suất làm việc 0.6 MPa. Nhờ đó, chất lỏng có thể được đưa qua đường ống, van và các thiết bị phía sau mà máy không phải tăng tốc độ quay quá cao.
Chất lỏng càng đặc thì lực cản trong buồng bơm và đường ống càng lớn. Nếu động cơ có công suất quá thấp, máy dễ xuất hiện hiện tượng nóng động cơ, giảm tốc hoặc ngắt bảo vệ.
Mức công suất 4 kW tạo khoảng lực phù hợp để Máy bơm thùy 3RP-35 xử lý các chất lỏng có độ nhớt trong giới hạn thiết kế. Điều này giúp máy vận hành ổn định hơn và giảm nguy cơ quá tải do thiếu mô-men.
Tốc độ quay ổn định có ý nghĩa quan trọng đối với bơm thùy. Khi hai cánh quay đều, các khoang vận chuyển được hình thành liên tục và dòng chất lỏng ít bị gián đoạn.
Động cơ 4 kW giúp duy trì tốc độ 750 vòng/phút mà không cần để máy làm việc ở chế độ quay quá nhanh. Tốc độ phù hợp vừa bảo đảm lưu lượng, vừa hạn chế ma sát, rung động và phát nhiệt trong quá trình vận hành.
Nếu động cơ thiếu lực, tốc độ trục có thể thay đổi khi độ nhớt hoặc áp suất của chất bơm biến động. Hiện tượng này làm tăng tải va đập lên bánh răng đồng bộ, khớp nối và ổ đỡ.
Động cơ 4 kW cung cấp lực quay ổn định, giúp hạn chế tình trạng giật tải và dao động mô-men. Nhờ đó, hệ thống truyền động của Máy bơm thùy 3RP-35 hoạt động êm hơn và ít chịu tác động bất thường.
Trục và bánh răng đồng bộ có nhiệm vụ truyền lực đến hai cánh thùy. Khi động cơ cung cấp mô-men ổn định, lực được truyền đều qua các bộ phận này.
Điều đó giúp giảm tải đột ngột lên răng bánh răng, hạn chế rung trục và duy trì sự đồng bộ giữa hai cánh. Nhờ vậy, cặp cánh thùy tiếp tục quay không tiếp xúc và giữ được khe hở kỹ thuật chính xác.
Động cơ hoạt động ổn định giúp các chu kỳ hút và xả của Máy bơm thùy 3RP-35 diễn ra đều đặn. Chất lỏng được dịch chuyển liên tục từ cửa hút sang cửa xả, hạn chế tình trạng lưu lượng tăng giảm bất thường.
Dòng chảy ổn định đặc biệt cần thiết trong các dây chuyền cấp nguyên liệu, phối trộn và chiết rót, nơi lượng chất lỏng cần được kiểm soát tương đối chính xác.
Khi động cơ có công suất phù hợp, thiết bị không phải thường xuyên vận hành sát giới hạn tải. Điều này giúp hạn chế dòng điện tăng cao và giảm nhiệt phát sinh trong cuộn dây động cơ.
Động cơ ít bị quá nóng sẽ duy trì khả năng làm việc lâu dài hơn, đồng thời giảm nguy cơ ngắt máy giữa quá trình sản xuất.
Máy bơm thùy 3RP-35 vận hành ở tốc độ 750 vòng/phút, thấp hơn nhiều dòng bơm quay tốc độ cao. Vì vậy, động cơ cần tạo đủ mô-men tại tốc độ làm việc thay vì chỉ dựa vào số vòng quay lớn.
Công suất 4 kW kết hợp với bộ truyền phù hợp giúp cánh thùy quay chậm nhưng vẫn đủ lực để vận chuyển chất lỏng đặc. Đây là lợi ích quan trọng đối với các sản phẩm cần hạn chế lực cắt và sự khuấy trộn mạnh.
Động cơ có đủ lực giúp Máy bơm thùy 3RP-35 tạo áp suất bằng cơ chế chuyển dịch thể tích mà không cần tăng tốc độ cánh quá cao. Nhờ đó, nguyên liệu được vận chuyển nhẹ nhàng hơn.
Điều này giúp hạn chế làm vỡ hạt mềm, thay đổi độ sệt hoặc gây tách lớp đối với một số loại thực phẩm, nhũ tương và sản phẩm có cấu trúc nhạy cảm.
Động cơ quá nhỏ dễ quá tải, trong khi động cơ quá lớn có thể làm tăng chi phí đầu tư và điện năng không cần thiết. Công suất 4 kW được sử dụng để tạo sự cân bằng giữa lực truyền động và nhu cầu vận hành của Máy bơm thùy 3RP-35.
Khi máy làm việc đúng điểm tải, điện năng được chuyển hóa hiệu quả hơn thành mô-men quay và quá trình dịch chuyển chất lỏng. Hiệu quả thực tế còn phụ thuộc vào độ nhớt, áp suất, chiều dài đường ống và chế độ vận hành.
Động cơ 4 kW có thể được kết hợp với biến tần nếu cấu hình hệ thống cho phép. Biến tần giúp điều chỉnh tốc độ quay theo nhu cầu lưu lượng thực tế.
Khi cần giảm lượng cấp, người vận hành có thể hạ tốc độ cánh thay vì sử dụng van để tiết lưu quá nhiều. Điều này giúp kiểm soát dòng chảy linh hoạt và hạn chế lãng phí điện năng.
Biến tần cũng hỗ trợ khởi động mềm, giảm dòng khởi động và hạn chế tải đột ngột lên trục, bánh răng và khớp nối.
Khi trong buồng bơm còn chất lỏng đặc, lực cản lúc khởi động có thể lớn. Động cơ 4 kW cung cấp mô-men cần thiết để đưa cặp cánh thùy vào chuyển động.
Khả năng khởi động ổn định giúp giảm tình trạng động cơ bị đứng, nóng nhanh hoặc tác động bảo vệ điện. Tuy nhiên, không nên khởi động máy khi chất bơm đã khô cứng hoặc cánh thùy bị kẹt.
Trong các dây chuyền sản xuất, máy bơm có thể phải hoạt động trong thời gian dài để cấp hoặc chuyển nguyên liệu. Động cơ có công suất phù hợp giúp thiết bị duy trì tốc độ và mô-men ổn định trong suốt quá trình này.
Khi không phải thường xuyên làm việc trong trạng thái quá tải, động cơ 4 kW có thể góp phần giảm số lần dừng máy và duy trì tính liên tục cho hệ thống.
Để động cơ 4 kW của Máy bơm thùy 3RP-35 hoạt động hiệu quả, cần bảo đảm:
Điện áp cấp đúng yêu cầu của động cơ.
Động cơ và trục bơm được căn chỉnh đồng tâm.
Khớp nối không bị lệch hoặc mòn.
Cánh thùy quay tự do, không bị cặn làm kẹt.
Đường hút đủ lớn và cấp chất lỏng liên tục.
Đường xả không bị tắc hoặc đóng kín.
Áp suất không vượt quá 0.6 MPa.
Độ nhớt chất bơm nằm trong giới hạn thiết kế.
Rơ-le nhiệt và thiết bị bảo vệ được cài đặt phù hợp.
Động cơ 4 kW cung cấp nguồn lực cho Máy bơm thùy 3RP-35, nhưng hiệu quả vận hành còn phụ thuộc vào toàn bộ hệ thống. Đường ống quá nhỏ, quá dài hoặc có nhiều co cút sẽ làm tăng lực cản và tải động cơ.
Ngoài ra, chất lỏng quá đặc, nhiệt độ không phù hợp hoặc khe hở cánh bị sai lệch cũng có thể khiến công suất tiêu thụ tăng. Vì vậy, động cơ cần được kết hợp với đầu bơm và hệ thống đường ống được lựa chọn chính xác.
Lợi ích khi sử dụng động cơ công suất 4 kW cho Máy bơm thùy 3RP-35 chuyên dụng nằm ở khả năng cung cấp mô-men ổn định, duy trì tốc độ 750 vòng/phút và hỗ trợ máy đạt lưu lượng 15 m³/h ở áp suất làm việc 0.6 MPa.
Mức công suất này giúp hạn chế hụt lực khi bơm chất lỏng đặc, giảm giật tải, bảo vệ trục và bánh răng đồng bộ, đồng thời tạo dòng chảy ổn định. Khi được lắp đặt đúng kỹ thuật và vận hành trong giới hạn cho phép, động cơ 4 kW giúp Máy bơm thùy 3RP-35 đạt sự cân bằng giữa khả năng chịu tải, độ bền và mức tiêu thụ điện năng.
