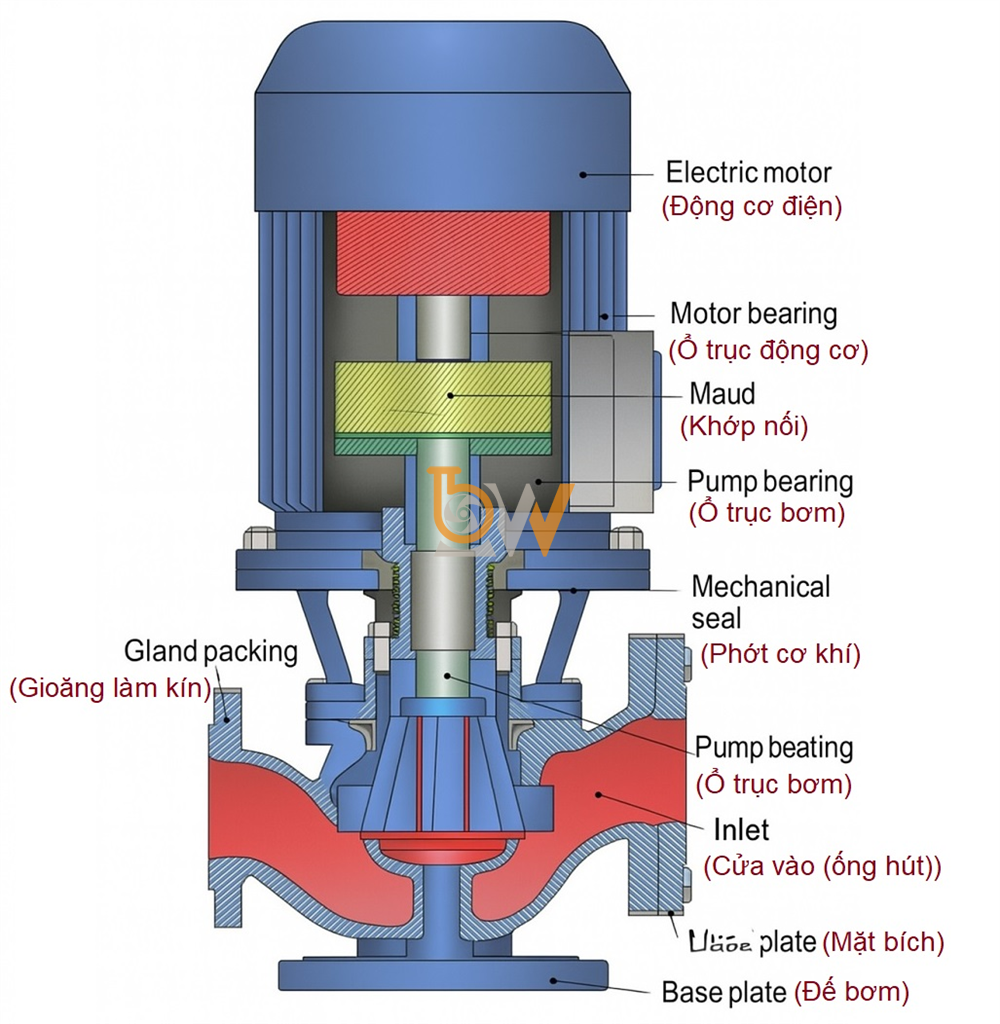

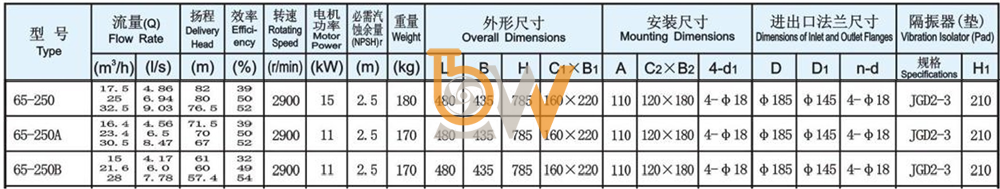

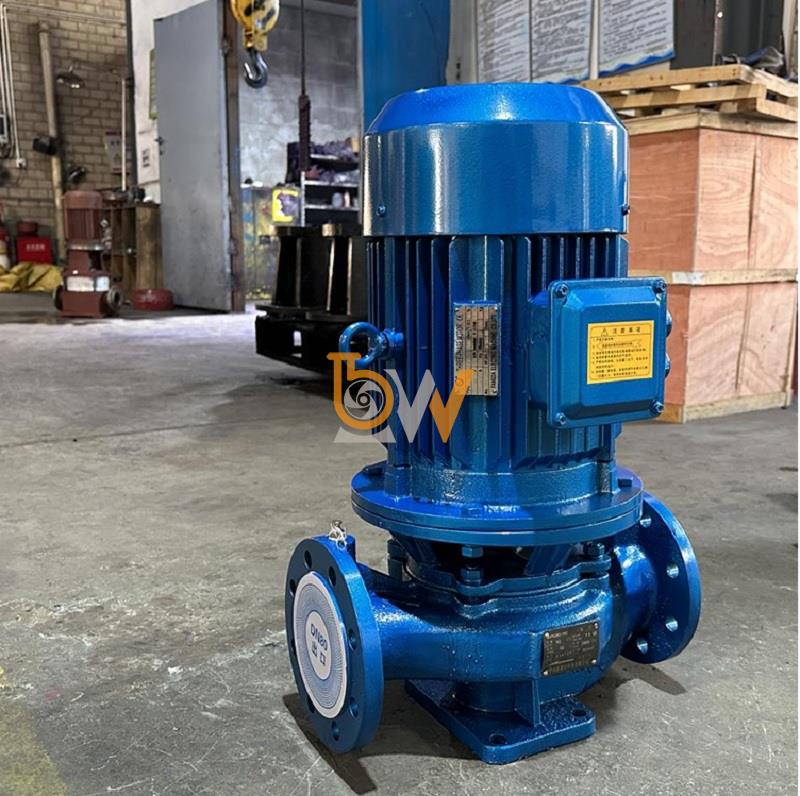

Bơm booster inline model ISG65-250 và IRG65-250 là loại bơm ly tâm trục đứng dạng module liền khối, được thiết kế để tăng áp lực trong hệ thống cấp nước, tuần hoàn hoặc công nghiệp. Cấu tạo theo dạng module không chỉ giúp bơm dễ lắp đặt, vận hành và bảo trì, mà còn cho phép thay thế linh kiện theo từng cụm một cách linh hoạt. Dưới đây là phân tích chi tiết cấu tạo theo từng module của hai model này.

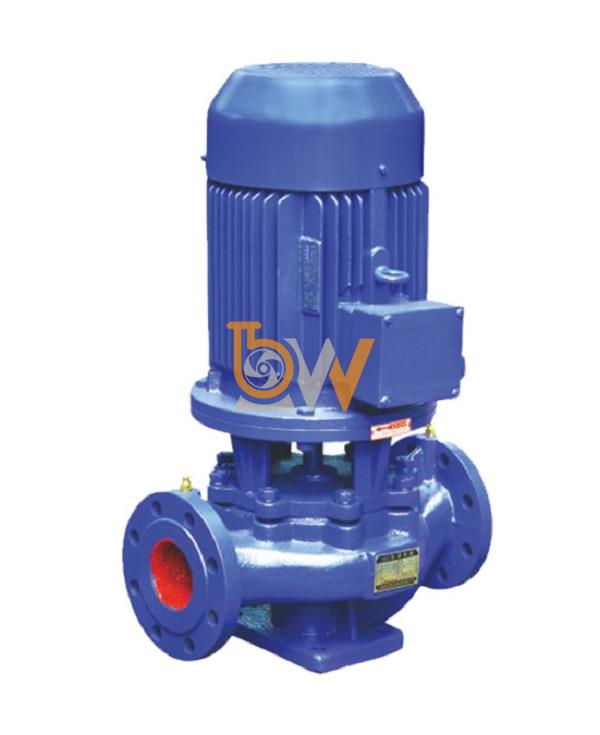

Buồng bơm (volute housing): Được chế tạo từ gang hoặc inox, là nơi dòng nước được gia tốc và chuyển đổi động năng thành áp năng.
Cánh bơm (impeller): Gắn vào trục, quay với tốc độ cao để tạo lực ly tâm. Có thể làm bằng gang, đồng thau hoặc inox.
Trục bơm (shaft): Liên kết giữa cánh và động cơ. Làm từ inox SUS304 hoặc SUS420 có độ cứng cao.
Phớt cơ khí (mechanical seal): Làm kín vùng quay giữa trục và thân bơm. Có thể là ceramic–carbon hoặc SiC–SiC.
Tạo áp lực đẩy cho dòng nước.
Truyền động lực từ động cơ đến chất lỏng.
Động cơ điện mặt bích B35: Gắn trực tiếp vào đầu bơm. Có thể là động cơ 1 pha hoặc 3 pha, tiêu chuẩn IP55.
Quạt làm mát và lồng quạt: Bảo vệ và làm mát động cơ trong quá trình vận hành.
Vỏ motor: Làm bằng nhôm hoặc gang, được sơn tĩnh điện chống ăn mòn.
Cung cấp mô-men xoắn cho trục bơm.
Đảm bảo tốc độ quay ổn định và hiệu suất cao.
Trục quay: Là phần kết nối trực tiếp giữa động cơ và cánh bơm.
Vòng bi: Thường là vòng bi bạc đạn chịu lực hướng trục và hướng kính, được bôi trơn bằng mỡ chịu nhiệt.
Dẫn động quay đều cho cánh bơm.
Giữ ổn định cho chuyển động tròn, giảm ma sát và rung lắc.
Mặt bích đầu hút – đầu xả: Bố trí thẳng hàng (inline), theo chuẩn JIS/DIN/ANSI tùy yêu cầu.
Gioăng làm kín: Làm từ cao su EPDM, NBR hoặc PTFE để đảm bảo độ kín giữa các mối nối.
Dẫn nước vào và ra khỏi bơm.
Cho phép kết nối trực tiếp vào hệ thống đường ống hiện hữu.
Chân đế: Giữ toàn bộ cụm bơm – motor vững chắc, chống rung.
Gối đỡ (nếu có): Giúp định vị trục và giảm áp lực tải lên vòng bi.
Cố định bơm trong quá trình vận hành.
Giảm chấn, giảm rung và đảm bảo an toàn lắp đặt.
Lưới quạt: Bảo vệ cánh quạt làm mát động cơ.
Cánh quạt tản nhiệt: Hút khí mát vào làm giảm nhiệt cho motor.
Tản nhiệt cho động cơ khi vận hành liên tục.
Bảo vệ động cơ khỏi tác động từ bên ngoài
Bơm booster inline ISG65-250, IRG65-250 tạo áp lực nước dựa trên nguyên lý bơm ly tâm. Khi động cơ quay, trục bơm truyền chuyển động quay đến cánh bơm, làm nước bị hút vào tâm cánh và đẩy văng ra ngoài theo hướng tiếp tuyến.
Quá trình này chuyển năng lượng cơ học thành động năng và áp suất, tạo ra dòng nước áp lực cao đẩy đi trong hệ thống đường ống.
Bơm có cấu trúc hút – xả thẳng hàng (inline), tức là đầu vào và đầu ra nằm trên cùng một trục. Điều này giúp dòng nước di chuyển theo đường thẳng không đổi hướng, hạn chế ma sát và giảm tổn thất thủy lực. Nhờ đó, áp lực tạo ra được tối đa hóa, dòng nước đẩy đi mạnh và ổn định hơn so với các dạng bơm có thiết kế cong hoặc lệch hướng.
Cánh bơm được thiết kế dạng kín hoặc nửa kín, đảm bảo tạo ra vận tốc dòng nước lớn. Khi dòng nước thoát ra khỏi cánh bơm và đi vào buồng xoáy, vận tốc sẽ được chuyển đổi thành áp suất tĩnh, giúp tăng áp đầu ra một cách hiệu quả.
Khi tích hợp biến tần, bơm có thể thay đổi tốc độ quay động cơ theo thời gian thực. Khi nhu cầu sử dụng tăng cao, biến tần điều chỉnh động cơ quay nhanh hơn, giúp tăng áp lực. Khi nhu cầu giảm, tốc độ quay chậm lại, giúp tiết kiệm điện nhưng vẫn giữ được áp suất ổn định.
Bơm booster ISG65-250, IRG65-250 có thể kết hợp với cảm biến áp suất và bộ điều khiển tự động. Cảm biến sẽ đo liên tục áp lực trong hệ thống, nếu phát hiện tụt áp, bơm sẽ khởi động hoặc tăng tốc để bù lại phần áp lực thiếu hụt. Nhờ đó, hệ thống luôn duy trì được áp lực ổn định, không gián đoạn.
Với kết cấu trục đứng đồng tâm, bơm truyền lực trực tiếp và không mất thời gian tạo quán tính, giúp nước đạt áp lực ngay từ thời điểm khởi động. Điều này rất hữu ích trong các hệ thống cần đáp ứng nhanh như chữa cháy, cấp nước sinh hoạt hoặc hệ thống tưới tiêu.
Bơm booster inline ISG65-250, IRG65-250 tạo áp lực mạnh mẽ nhờ nguyên lý ly tâm kết hợp thiết kế inline, truyền động trực tiếp, cánh bơm tối ưu, và khả năng tích hợp điều khiển biến tần – cảm biến. Nhờ đó, thiết bị đáp ứng tốt nhu cầu tăng áp cho nhiều loại hệ thống, từ dân dụng đến công nghiệp, với độ ổn định cao và hiệu suất vượt trội
