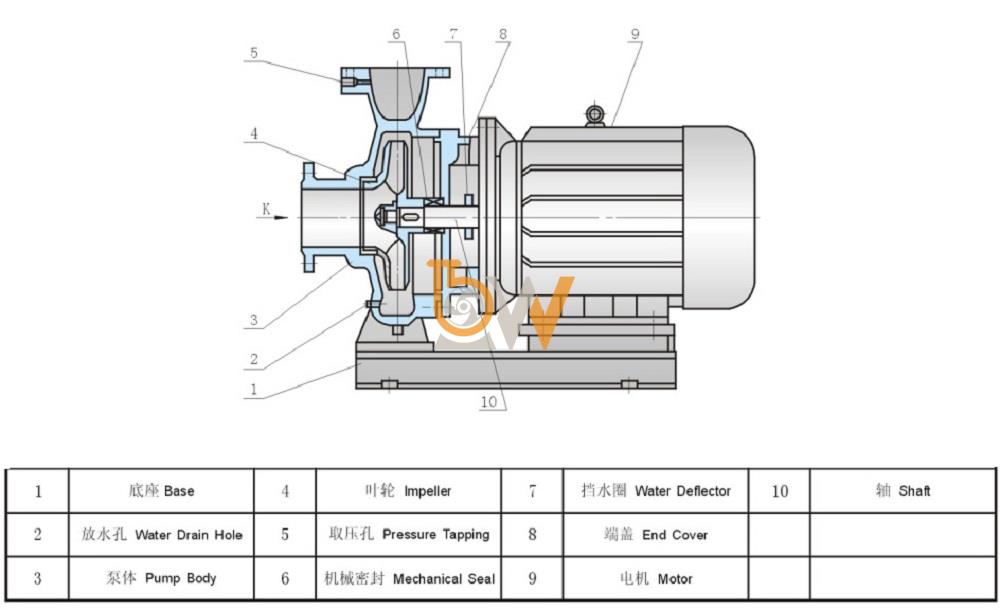

Cấu tạo chính của bơm nước trục ngang model SLW-ISW40-250 công suất 7.5 kw đẩy cao 82m
Bơm nước trục ngang model SLW-ISW40-250 có công suất 7.5 kW và khả năng đẩy cao lên đến 82m là một thiết bị phức tạp, được thiết kế để đáp ứng các yêu cầu về hiệu suất và độ tin cậy trong các ứng dụng công nghiệp và dân dụng. Dưới đây là chi tiết về cấu tạo chính của bơm này:
-
Vỏ bơm (Pump Casing):
- Là thành phần bên ngoài bảo vệ các bộ phận bên trong của bơm. Thường được làm từ thép không gỉ hoặc vật liệu composite chống ăn mòn để đảm bảo tuổi thọ cao và khả năng chống ăn mòn trong môi trường nước và các chất lỏng khác.
-
Trục bơm (Pump Shaft):
- Là trục chính nối động cơ với cánh quạt (impeller). Trục bơm phải có độ bền cao để chịu được tải trọng khi hoạt động ở áp lực cao và tốc độ quay nhanh.
-
Cánh quạt (Impeller):
- Là bộ phận chủ yếu tạo ra lực ly tâm để bơm chất lỏng từ vùng hút vào vùng xả. Cánh quạt được thiết kế đặc biệt để tối ưu hóa hiệu suất bơm và giảm thiểu mức tiêu hao năng lượng.
-
Động cơ (Motor):
- Động cơ điện 3 pha có công suất 7.5 kW, là nguồn cấp năng lượng chủ yếu cho bơm. Động cơ được tích hợp trực tiếp hoặc thông qua cụm giảm tốc để điều chỉnh tốc độ quay và tăng áp cho bơm.
-
Hệ thống cơ khí (Mechanical Seal):
- Là bộ phận quan trọng để ngăn chặn sự thấm nước hoặc chất lỏng từ trục bơm ra ngoài. Đặc biệt quan trọng trong các ứng dụng yêu cầu sự kín khít như xử lý hóa chất.
-
Hệ thống hút và xả (Suction and Discharge):
- Bao gồm các van hút và van xả để điều chỉnh lưu lượng chất lỏng và áp suất trong quá trình vận hành bơm. Van hút hút chất lỏng vào và van xả đẩy chất lỏng ra khỏi bơm.
-
Hệ thống lọc và giảm chấn (Strainer and Dampener):
- Được sử dụng để loại bỏ các chất rắn nhỏ và giảm thiểu độ rung trong quá trình vận hành bơm, nâng cao hiệu suất và tuổi thọ của bơm.
-
Hệ thống bôi trơn (Lubrication System):
- Đảm bảo các bộ phận cơ khí như vòng bi và trục bơm được bôi trơn đầy đủ, giúp giảm ma sát và nâng cao tuổi thọ của bơm.
Bằng cách kết hợp các thành phần này, bơm nước trục ngang SLW-ISW40-250 với công suất 7.5 kW và khả năng đẩy cao 82m cung cấp một giải pháp mạnh mẽ và hiệu quả cho các ứng dụng đòi hỏi áp suất cao và lưu lượng lớn như trong công nghiệp, cung cấp nước, và hệ thống cấp nước sinh hoạt.
![](/Uploads/hinh-anh-thuc-te-bom-nam-ngang-slw-isw40-250-3.jpg)
Lưu ý khi sử dụng bơm nước trục ngang model SLW-ISW40-250 công suất 7.5 kw đẩy cao 82m
Khi sử dụng bơm nước trục ngang model SLW-ISW40-250 có công suất 7.5 kW và khả năng đẩy cao lên đến 82m, có một số lưu ý quan trọng sau đây cần được tuân thủ để đảm bảo hiệu suất và an toàn trong quá trình vận hành:
-
Điều chỉnh áp suất và lưu lượng: Trước khi vận hành, cần kiểm tra và điều chỉnh áp suất và lưu lượng phù hợp với yêu cầu công việc. Việc sử dụng áp suất và lưu lượng không đúng có thể gây ra quá tải hoặc giảm hiệu suất của bơm.
-
Bảo vệ quá tải động cơ: Đảm bảo rằng động cơ không vượt quá giới hạn quá tải được quy định. Quá tải động cơ có thể gây nóng máy, mất hiệu suất hoặc hư hỏng nghiêm trọng động cơ.
-
Bảo trì và kiểm tra định kỳ: Thực hiện bảo trì định kỳ theo hướng dẫn của nhà sản xuất để đảm bảo bơm hoạt động ổn định. Bao gồm việc kiểm tra lọc, phớt cơ khí, hệ thống điện và các linh kiện chính để phát hiện sớm và khắc phục các vấn đề có thể xảy ra.
-
Bảo vệ quá nhiệt: Đảm bảo hệ thống làm mát động cơ hoạt động hiệu quả. Quá trình vận hành lâu dài ở môi trường nhiệt độ cao có thể gây quá nhiệt cho động cơ, ảnh hưởng đến tuổi thọ và hiệu suất của nó.
-
Kiểm tra van an toàn và van điều áp: Van an toàn và van điều áp là các thiết bị bảo vệ quan trọng để ngăn chặn các sự cố như quá áp hoặc mất áp, giúp bảo vệ bơm và hệ thống khỏi các hư hỏng nghiêm trọng.
-
Đảm bảo an toàn trong vận hành: Luôn tuân thủ các quy tắc an toàn trong quá trình lắp đặt, vận hành và bảo trì. Đảm bảo không có người hoặc vật thể gần khu vực hoạt động của bơm để tránh tai nạn không mong muốn.
-
Giám sát và theo dõi hiệu suất: Thực hiện giám sát hiệu suất và hoạt động của bơm để phát hiện sớm các dấu hiệu bất thường và có biện pháp khắc phục kịp thời.
Việc tuân thủ các lưu ý trên không chỉ giúp bảo vệ bơm SLW-ISW40-250 khỏi các sự cố và hư hỏng, mà còn nâng cao hiệu suất và tuổi thọ của hệ thống nước trong quá trình sử dụng
![](/Uploads/hinh-anh-thuc-te-bom-nam-ngang-slw-isw40-250-2.jpg)
Điều kiện làm việc bơm nước trục ngang model SLW-ISW40-250 công suất 7.5 kw đẩy cao 82m
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

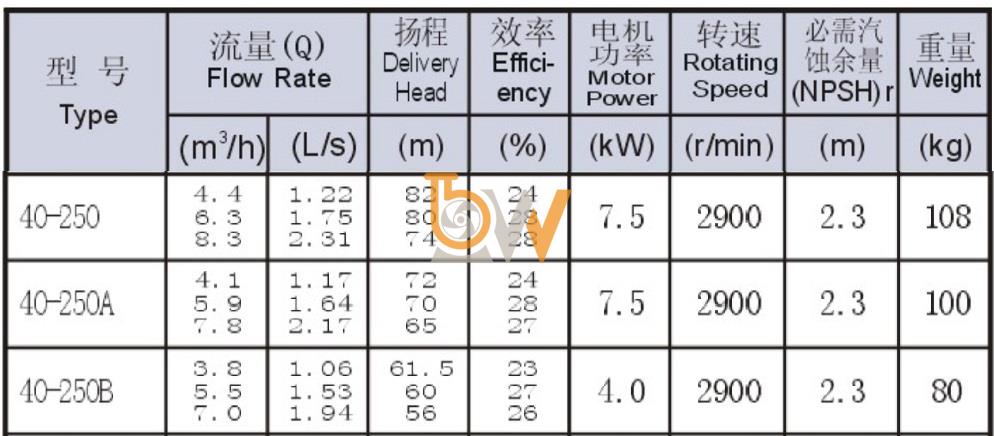

Bảng thông số kỹ thuật bơm nước trục ngang model SLW-ISW40-250 công suất 7.5 kw đẩy cao 82m
![](/Uploads/bang-thong-so-ky-thuat-bom-nam-ngang-slw-isw40-250.jpg)

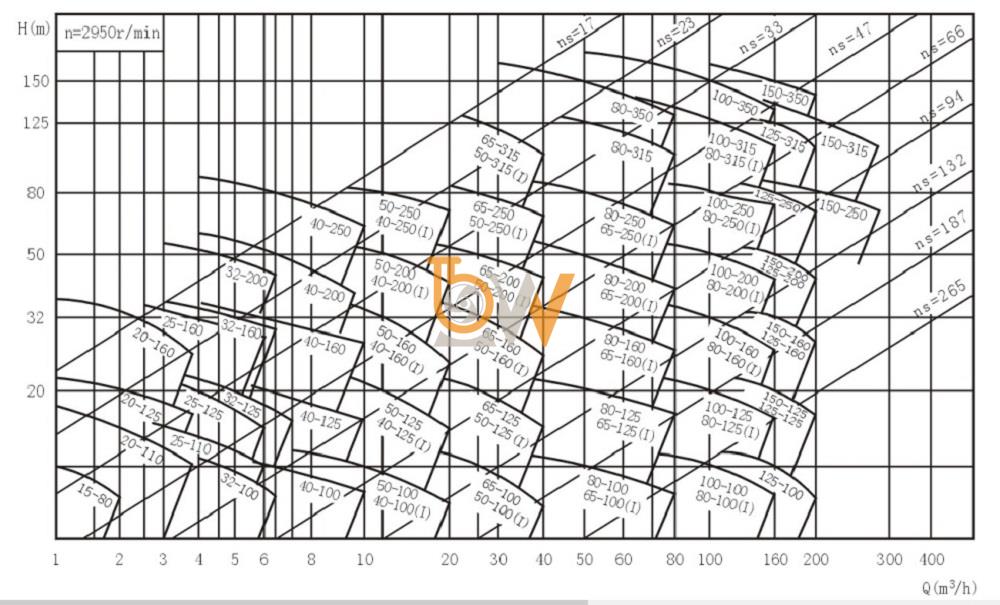

Đường cong hiệu suất bơm nước trục ngang model SLW-ISW40-250 công suất 7.5 kw đẩy cao 82m
![](/Uploads/duong-cong-hieu-suat-bom-nam-ngang-slw-isw40-250.jpg)

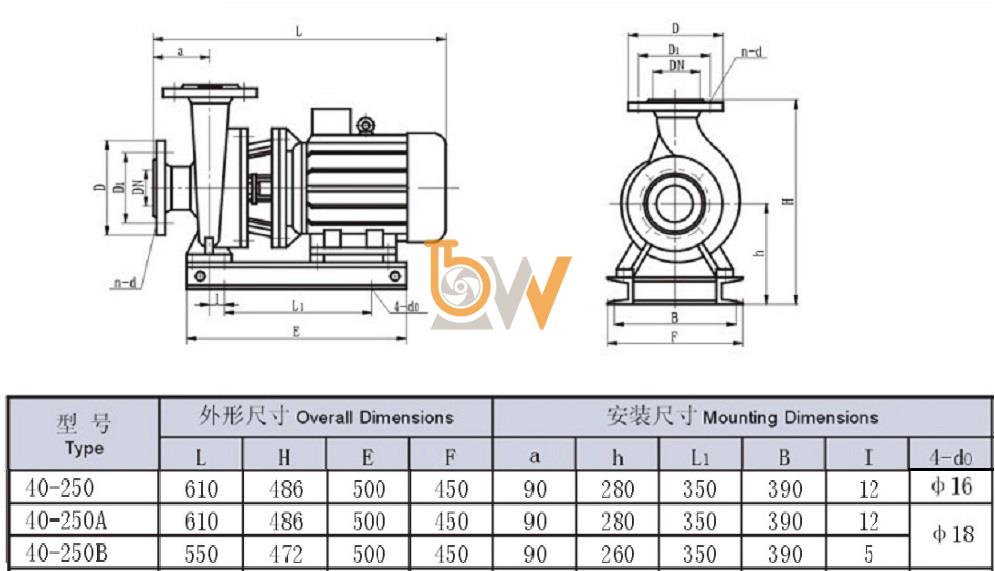

Bản vẽ cấu tạo và kích thước bơm nước trục ngang model SLW-ISW40-250 công suất 7.5 kw đẩy cao 82m
