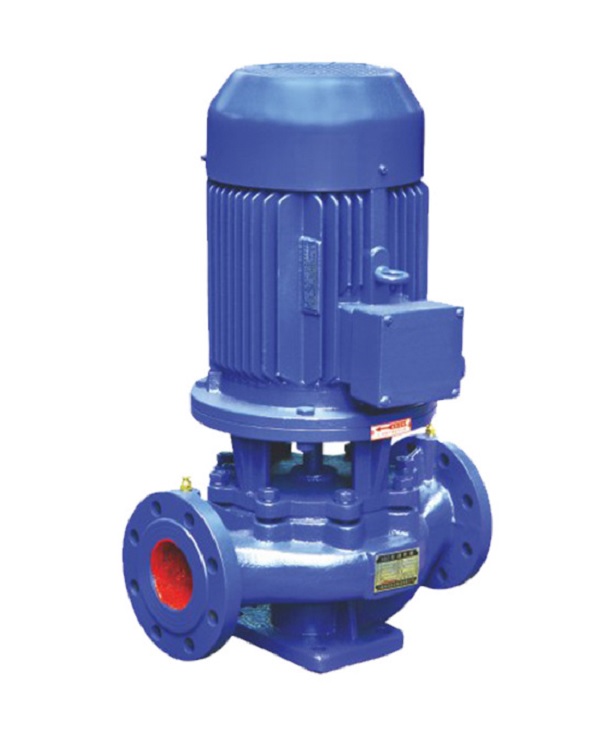

Bơm được thiết kế theo dạng trục đứng đồng trục, trong đó trục mô-tơ và trục bơm nằm trên một đường thẳng, giúp rút ngắn chiều dài tổng thể.
Hình dạng dạng cột thẳng đứng, chiếm rất ít diện tích sàn, dễ dàng lắp đặt trong không gian chật hẹp như tủ kỹ thuật, buồng bơm tầng mái, trạm tăng áp nhỏ gọn.
Mô-tơ điện được lắp trực tiếp lên thân bơm, không cần trục nối trung gian hay bệ gá cồng kềnh, giảm chiều dài thiết bị.
Giúp tiết kiệm vật tư lắp đặt và rút gọn khối lượng thiết bị, thuận tiện cho việc di chuyển và thi công trong các công trình cao tầng.
Do lưu lượng thiết kế chỉ 1.25 L/s (tương đương 4.5 m³/h) và sử dụng mô-tơ công suất 1.5 kW, nên tổng trọng lượng bơm nhẹ hơn nhiều so với các loại bơm công suất lớn.
Việc bảo trì, tháo lắp hoặc thay thế phớt, vòng bi đều có thể thực hiện tại chỗ mà không cần máy móc hỗ trợ cồng kềnh.
Thiết kế đầu hút và đầu xả nằm trên cùng một trục thẳng, giúp dễ dàng lắp đường ống theo phương đứng hoặc ngang mà không cần co, cút nhiều.
Tăng tính gọn gàng cho hệ thống, giảm tổn thất thủy lực và chi phí phụ kiện ống.
Do thiết kế đồng tâm, trục ngắn và khối lượng quay nhỏ, bơm vận hành với độ rung thấp, tiếng ồn tối thiểu, phù hợp lắp đặt ngay cả trong khu vực có người làm việc hoặc sinh sống gần đó.
Dễ tích hợp trong các module kỹ thuật của tòa nhà, hệ thống HVAC, bơm chữa cháy dự phòng nhờ hình dáng gọn, dễ gắn tường hoặc sàn.
Có thể gắn kèm cảm biến áp suất, biến tần điều khiển tốc độ trong một không gian giới hạn.
Thiết kế nhỏ gọn của Bơm lùa trục đứng ISG32-160, IRG32-160 không chỉ giúp tiết kiệm không gian và chi phí lắp đặt, mà còn mang lại nhiều lợi ích về vận hành, bảo trì và thẩm mỹ công trình. Với khả năng đẩy cao 32m và lưu lượng 1.25 L/s, thiết bị là lựa chọn lý tưởng cho các ứng dụng tăng áp, cấp nước cho công trình dân dụng và công nghiệp quy mô vừa và nhỏ.
Trước khi khởi động, người vận hành cần mồi đầy nước trong thân bơm và đường ống hút.
Việc này nhằm loại bỏ hoàn toàn không khí, tạo điều kiện để lực hút hình thành và bảo vệ phớt cơ khí.
Đường ống hút cần được nối kín, không có rò rỉ hay không khí lọt vào, tránh hiện tượng cavitation (xâm thực).
Lắp van một chiều ở đáy ống hút để giữ nước không bị chảy ngược khi dừng bơm.
Khi bật nguồn điện, động cơ 1.5 kW quay với tốc độ 2900 vòng/phút truyền động trực tiếp đến trục bơm.
Cánh bơm quay nhanh tạo lực ly tâm, hút nước từ đầu vào vào giữa bánh công tác.
Nước sau đó bị đẩy văng ra mép cánh, tạo áp lực lớn tại đầu ra, hình thành dòng chảy có áp.
Với lưu lượng danh định 1.25 L/s (tương đương 4.5 m³/h) và cột áp 32m, bơm duy trì dòng chảy ổn định cho hệ thống sử dụng.
Lưu lượng thực tế có thể thay đổi nhẹ tùy vào tổn thất đường ống, chiều cao hút – đẩy thực tế, và đường kính ống.
Áp suất đầu ra được kiểm soát bởi van điều tiết, có thể kết hợp với rơ-le áp suất hoặc cảm biến lưu lượng để tự động bật/tắt bơm khi nhu cầu thay đổi.
Trong quá trình làm việc, cần giám sát:
Dòng điện tiêu thụ
Nhiệt độ thân bơm và động cơ
Tiếng ồn và rung động bất thường
Nước đi qua bơm giúp làm mát và bôi trơn nhẹ phớt cơ khí.
Bơm phải luôn có nước, tránh chạy khô dẫn đến mòn phớt, hở trục, rò rỉ.
Trước khi dừng bơm, nên đóng van đầu ra để tránh áp lực nước dội ngược về buồng bơm.
Sau khi tắt nguồn, động cơ ngừng quay, dòng nước dừng chảy và hệ thống trở về trạng thái nghỉ.
Nếu hệ thống ngưng vận hành dài ngày, nên xả hết nước trong buồng bơm và ống hút, tránh đọng cặn, rong rêu hoặc đóng băng (nếu nhiệt độ thấp).
Bơm ISG32-160, IRG32-160 làm việc theo chu trình hút – tạo lực ly tâm – đẩy nước – duy trì áp – dừng an toàn, được thiết kế cho các hệ thống cấp nước có áp lực trung bình – cao, lưu lượng ổn định, rất phù hợp trong dân dụng, công nghiệp nhẹ và ứng dụng kỹ thuật.
