Cấu tạo chính của máy bơm hóa chất TDM-200PERU-DC24 tốc độ 1800 vòng/phút lưu lượng 26L/m
Máy bơm hóa chất TDM-200PERU-DC24, tốc độ 1800 vòng/phút, lưu lượng 26L/phút, có cấu tạo chính gồm các thành phần quan trọng giúp đảm bảo hiệu suất ổn định, an toàn khi bơm hóa chất và có độ bền cao.
1. Thân bơm
- Vật liệu: Chế tạo từ nhựa kỹ thuật cao cấp (PP, PVDF, PTFE) hoặc thép không gỉ, giúp chống ăn mòn hóa chất mạnh.
- Buồng bơm kín: Thiết kế không có phớt cơ khí, giúp ngăn chặn rò rỉ hóa chất, đảm bảo an toàn cho người sử dụng và môi trường.
- Kết nối đường ống: Sử dụng ren hoặc mặt bích DN20, dễ dàng lắp đặt vào hệ thống ống dẫn.
2. Hệ thống dẫn động từ
- Nam châm vĩnh cửu: Sử dụng nam châm Neodymium mạnh để truyền động mà không cần trục cơ khí, giảm ma sát và hao mòn.
- Truyền động không tiếp xúc: Giúp loại bỏ rò rỉ, đảm bảo bơm hoạt động bền bỉ, ít bảo trì.
3. Cánh bơm
- Chất liệu: Làm từ PEEK hoặc PVDF, chịu hóa chất ăn mòn, đảm bảo hiệu suất bơm tối ưu.
- Thiết kế cánh hở hoặc kín, phù hợp với loại hóa chất cần bơm.
4. Động cơ DC không chổi than (BLDC)
- Tốc độ quay 1800 vòng/phút, giúp duy trì lưu lượng ổn định.
- Điện áp 24V DC, phù hợp với hệ thống năng lượng mặt trời, ắc quy hoặc nguồn DC công nghiệp.
- Không gây tia lửa, đảm bảo an toàn khi bơm hóa chất dễ bay hơi.
5. Hiệu suất vận hành
- Lưu lượng 26L/phút, thích hợp cho hệ thống tuần hoàn hóa chất, nước tinh khiết, dung dịch y tế.
- Đẩy cao 4m, phù hợp với hệ thống áp suất thấp và trung bình.
- Hoạt động êm ái, ít tiếng ồn, thích hợp cho các ứng dụng yêu cầu độ ổn định cao.
Nguyên lý hoạt động của máy bơm hóa chất TDM-200PERU-DC24 tốc độ 1800 vòng/phút lưu lượng 26L/m
Nguyên lý hoạt động
🔹 Bước 1: Cấp nguồn điện
- Khi cấp nguồn DC 24V, động cơ khởi động và quay với tốc độ 1800 vòng/phút.
- Nam châm trong bộ truyền động từ bắt đầu quay, tạo ra lực hút từ để kéo cánh bơm quay theo.
🔹 Bước 2: Hút hóa chất vào buồng bơm
- Khi cánh bơm quay, áp suất ở trung tâm buồng bơm giảm xuống.
- Chất lỏng từ bể chứa được hút vào qua đường ống hút DN20.
🔹 Bước 3: Tạo lực ly tâm và đẩy hóa chất ra ngoài
- Khi chất lỏng đi vào cánh bơm, lực ly tâm đẩy nó ra ngoài với tốc độ cao.
- Chất lỏng bị đẩy ra khỏi buồng bơm và đi vào đường ống đẩy DN20 với lưu lượng 26L/phút, đẩy cao tối đa 4m.
🔹 Bước 4: Tuần hoàn liên tục
- Quá trình hút và đẩy diễn ra liên tục miễn là động cơ đang quay.
- Nếu hệ thống có van điều chỉnh, có thể kiểm soát lưu lượng và áp suất theo nhu cầu.

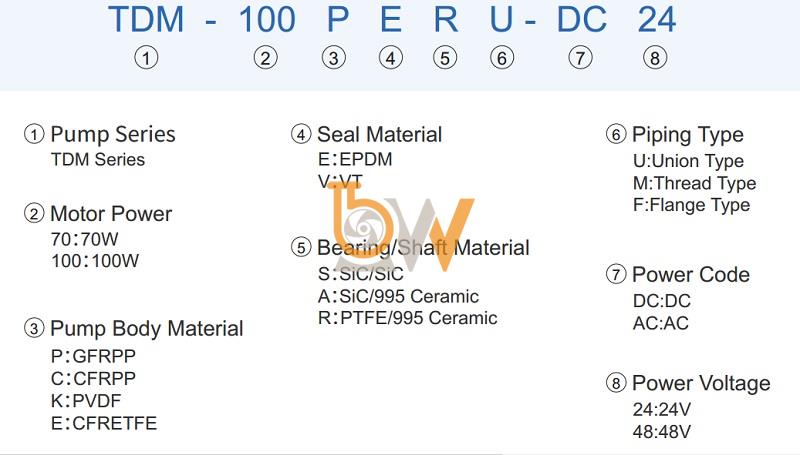

Hình ảnh mô tả thông tin Model bơm hóa chất điện áp 24v và 48v
Bảng thông số kỹ thuật bơm hóa chất điện áp 24v và 48v TDM-200PERU-DC24

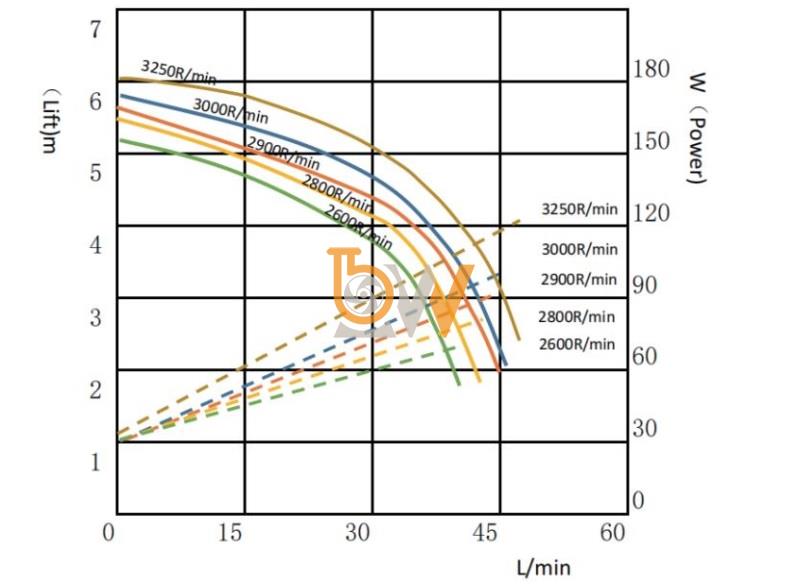

Đường cong hiệu suất bơm hóa chất điện áp 24v và 48v
Hình ảnh cấu tạo và kích thước bản vẽ chi tiết bơm hóa chất điện 24v và 48v
