Cấu tạo của máy bơm hóa chất điện áp 24v và 48v model TDM-200PERU-DC48 công suất đầu ra 207w
Bơm hóa chất TDM-200PERU-DC48 là bơm ly tâm dẫn động từ, chuyên dùng để bơm hóa chất ăn mòn, dung môi, nước muối và các chất lỏng đặc biệt khác. Với công suất đầu ra 207W, điện áp 24V hoặc 48V DC, bơm này phù hợp với các hệ thống điện một chiều (DC) như năng lượng mặt trời, ắc quy và hệ thống tự động hóa.
Dưới đây là cấu tạo chính của bơm:
1. Đầu bơm (Pump Head)
- Chất liệu: Nhựa kỹ thuật chịu hóa chất như PP (Polypropylene), PVDF (Polyvinylidene Fluoride) hoặc PTFE (Teflon) tùy theo phiên bản.
- Kết nối: Dạng mặt bích hoặc ren tiêu chuẩn, phù hợp với hệ thống đường ống hóa chất.
- Thiết kế kín hoàn toàn: Không có phớt trục, tránh rò rỉ hóa chất ra ngoài.
2. Cánh bơm (Impeller)
- Loại cánh bơm: Cánh bơm ly tâm giúp tạo lực ly tâm, đảm bảo dòng chảy ổn định.
- Chất liệu: Nhựa chịu hóa chất hoặc composite có độ bền cao.
- Dẫn động từ tính: Cánh bơm không tiếp xúc trực tiếp với động cơ, mà hoạt động nhờ lực từ, giúp tăng độ bền và tránh hao mòn.
3. Nam châm dẫn động (Magnetic Drive)
- Nam châm vĩnh cửu đất hiếm (NdFeB - Neodymium Iron Boron) giúp truyền động từ motor sang cánh bơm mà không cần tiếp xúc cơ học.
- Bộ nam châm gồm:
- Nam châm ngoài: Gắn với trục động cơ.
- Nam châm trong: Gắn với cánh bơm, nằm bên trong khoang kín.
- Ưu điểm: Truyền động bằng từ tính giúp bơm hoạt động không rò rỉ, ít hao mòn và có độ bền cao.
4. Động cơ (Motor)
- Loại động cơ: Động cơ điện DC không chổi than (BLDC) hoặc DC chổi than tùy phiên bản.
- Điện áp: 24V hoặc 48V DC, phù hợp với hệ thống năng lượng mặt trời, ắc quy hoặc bộ chuyển đổi nguồn DC.
- Công suất đầu ra: 207W, đảm bảo đủ lực để vận hành cánh bơm với tốc độ cao.
- Tốc độ quay: Có thể lên đến 2400 vòng/phút, giúp tạo dòng chảy mạnh mẽ.
- Bảo vệ quá nhiệt: Một số phiên bản có cảm biến nhiệt để bảo vệ động cơ khỏi quá tải hoặc quá nhiệt.
5. Vỏ bơm (Pump Housing)
- Chất liệu: Nhựa kỹ thuật hoặc hợp kim nhôm (phần động cơ).
- Thiết kế chống ăn mòn: Vỏ bơm được làm từ vật liệu có khả năng chịu hóa chất, chống rỉ sét.
- Làm mát tự nhiên hoặc quạt tản nhiệt giúp động cơ hoạt động ổn định trong thời gian dài.
6. Trục bơm (Shaft)
- Chất liệu: Gốm kỹ thuật hoặc inox 316 giúp chống ăn mòn.
- Không tiếp xúc trực tiếp với động cơ: Do bơm hoạt động bằng dẫn động từ, trục không bị mài mòn do ma sát.
Ứng dụng thực tế máy bơm hóa chất điện áp 24v và 48v model TDM-200PERU-DC48 công suất đầu ra 207w
Bơm hóa chất TDM-200PERU-DC48 là bơm ly tâm dẫn động từ, sử dụng nam châm để truyền động, giúp hạn chế rò rỉ hóa chất, tăng độ an toàn và tuổi thọ, phù hợp với nhiều ngành công nghiệp. Với công suất 207W, bơm có thể vận hành ổn định trong các hệ thống xử lý hóa chất quy mô vừa và nhỏ.
1. Ngành công nghiệp hóa chất
- Bơm vận chuyển axit, bazơ, dung môi hữu cơ: Axit sulfuric (H₂SO₄), axit nitric (HNO₃), NaOH, dung môi tẩy rửa.
- Hệ thống pha trộn hóa chất trong sản xuất sơn, keo, mực in, nhựa.
- Bơm hóa chất trong dây chuyền sản xuất polymer, chất tẩy rửa.
2. Xử lý nước và môi trường
- Xử lý nước thải công nghiệp: Bơm hóa chất trung hòa pH, khử trùng, tẩy rửa đường ống.
- Xử lý nước cấp cho lò hơi, tháp giải nhiệt: Cấp hóa chất chống cáu cặn, chống ăn mòn.
- Bơm hóa chất trong hệ thống lọc nước RO (nước tinh khiết, nước siêu sạch).
3. Ngành dược phẩm và mỹ phẩm
- Pha chế thuốc, dung dịch y tế: Bơm dung môi, hóa chất trong quá trình sản xuất dược phẩm.
- Hệ thống sản xuất mỹ phẩm, nước hoa: Bơm dung dịch có độ tinh khiết cao.
- Hệ thống CIP (Cleaning In Place): Bơm hóa chất vệ sinh dây chuyền sản xuất.
4. Sản xuất linh kiện điện tử và bán dẫn
- Xử lý bề mặt linh kiện vi mạch (wafer, PCB): Bơm hóa chất tẩy rửa, xử lý bề mặt.
- Bơm dung dịch hóa chất trong sản xuất màn hình LCD, OLED.
- Hệ thống làm sạch linh kiện điện tử bằng hóa chất đặc biệt.
5. Ngành năng lượng tái tạo và sản xuất pin
- Sản xuất pin lithium, ắc quy: Bơm dung dịch điện phân.
- Ứng dụng trong hệ thống làm mát, tẩy rửa tấm pin năng lượng mặt trời.
- Hệ thống bơm hóa chất cho nhà máy sản xuất pin.
6. Ngành dầu khí và luyện kim
- Bơm hóa chất chống ăn mòn trong nhà máy lọc dầu, hóa dầu.
- Dùng trong hệ thống tẩy gỉ kim loại bằng axit trước khi sơn phủ.
- Xử lý bề mặt kim loại trong dây chuyền sản xuất cơ khí.
7. Ứng dụng trong hệ thống di động (24V & 48V)
- Hệ thống bơm hóa chất di động: Phòng thí nghiệm, xe chở hóa chất, tàu biển.
- Dùng trong hệ thống cấp hóa chất cho các trạm xử lý nước nhỏ.
- Kết hợp với pin mặt trời để vận hành ở những nơi không có điện lưới

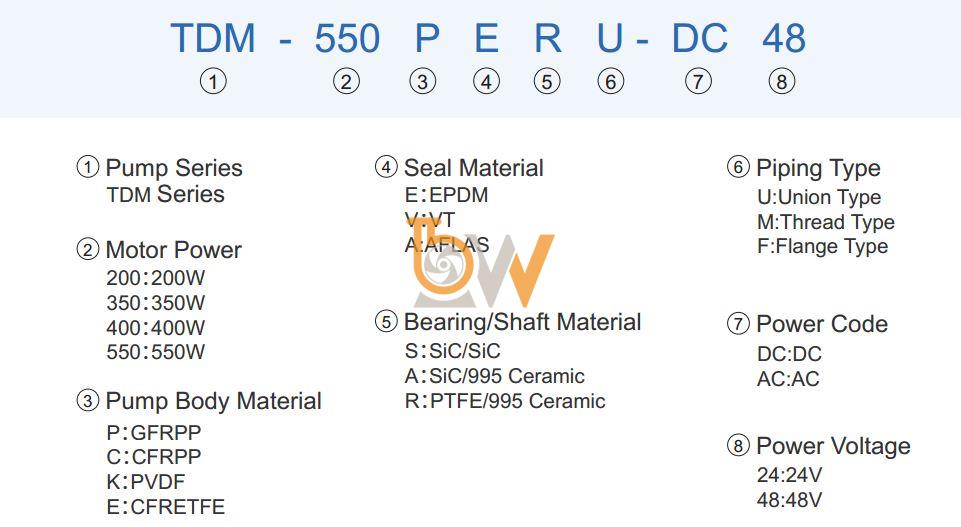

Hình ảnh mô tả thông tin Model bơm hóa chất điện áp 24v và 48v

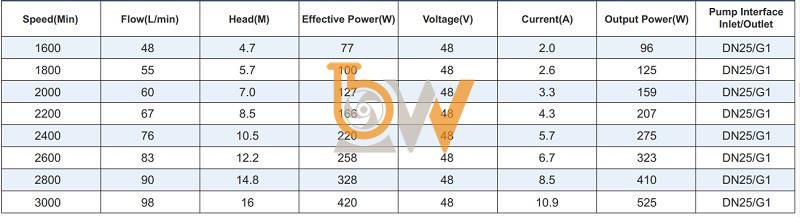

Bảng thông số kỹ thuật bơm hóa chất điện áp 24v và 48v TDM-200PERU-DC48

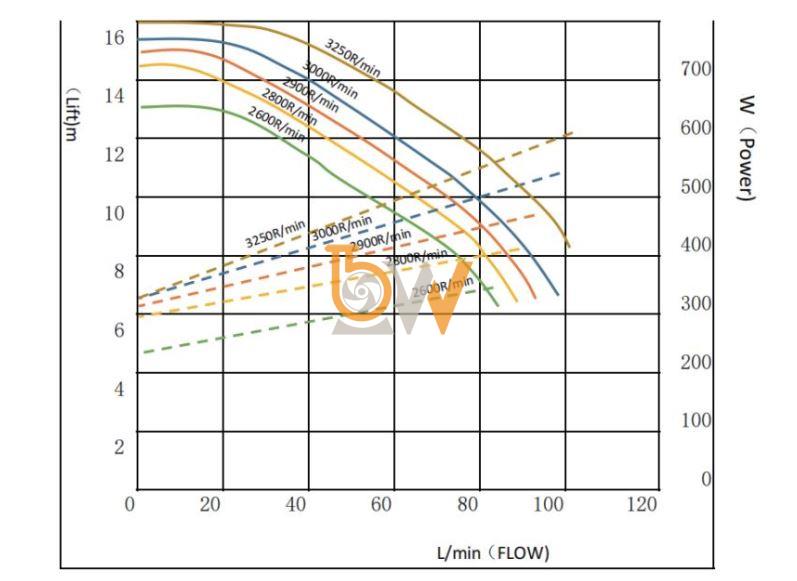

Đường cong hiệu suất bơm hóa chất điện áp 24v và 48v
Hình ảnh cấu tạo và kích thước bản vẽ chi tiết bơm hóa chất điện 24v và 48v
