Khi động cơ quay, trục bơm đồng trục truyền chuyển động trực tiếp đến cánh bơm.
Cánh bơm quay với tốc độ cao tạo ra lực ly tâm đẩy nước từ tâm cánh bơm ra mép ngoài cánh bơm.
Chất lỏng bị đẩy ra ngoài với vận tốc cao, đi vào buồng volute (xoắn ốc) để chuyển đổi động năng thành áp năng, tạo cột áp ổn định.
Nước được hút liên tục vào cửa hút inline (thẳng hàng) và được đẩy ra cửa xả inline:
Giảm tổn thất áp lực do đổi hướng dòng chảy.
Giúp hệ thống vận hành hiệu quả, tiết kiệm năng lượng.
Phớt cơ khí cao cấp (ceramic, graphite, hợp kim):
Ngăn rò rỉ nước tại trục bơm, bảo vệ động cơ và trục quay.
Thân bơm đúc liền khối:
Tăng độ cứng vững, hạn chế rung lắc, bảo vệ toàn bộ cụm bơm khi làm việc ở áp lực cao.
Động cơ đạt chuẩn IP54/IP55:
Chống bụi, chống nước bắn vào động cơ, an toàn khi làm việc trong môi trường ẩm ướt.
Dễ dàng tích hợp thiết bị bảo vệ điện như:
Rơ le bảo vệ quá tải (ngắt khi dòng quá lớn).
Rơ le mất pha (ngắt khi thiếu pha, tránh cháy cuộn dây).
Cảm biến nhiệt tích hợp (ngắt khi động cơ quá nhiệt).
Khớp nối mềm, đế chống rung:
Hấp thụ dao động, giảm tác động lên đường ống và móng bệ.
Van điều tiết lưu lượng:
Giữ bơm hoạt động đúng điểm tối ưu, tránh quá tải, bảo vệ thiết bị.
Cảm biến áp suất, lưu lượng (tuỳ chọn):
Giám sát liên tục thông số, cảnh báo khi vượt giới hạn cho phép.
Vận hành ổn định, tạo lưu lượng và cột áp đúng thiết kế.
Giảm rủi ro hỏng hóc thiết bị, tăng tuổi thọ toàn bộ hệ thống.
Tiết kiệm chi phí vận hành, bảo trì, đảm bảo an toàn cho người và tài sản.

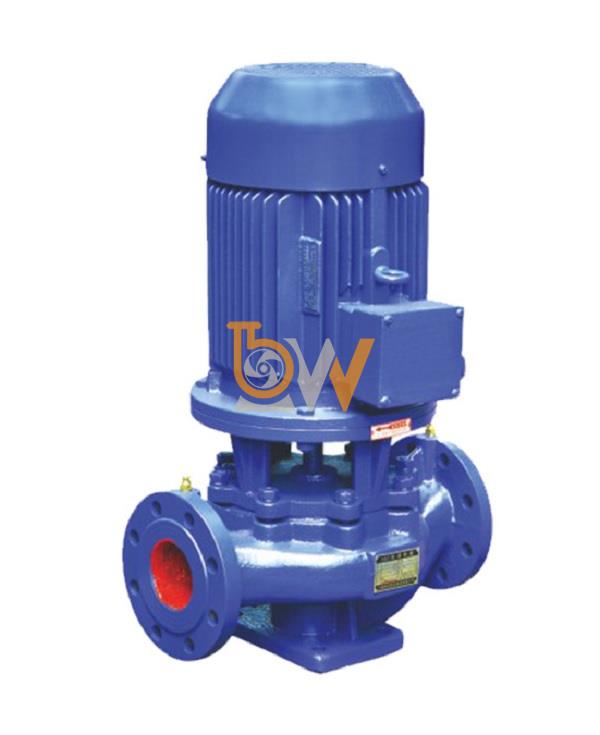

Máy bơm ly tâm trục đứng inline ISG50-125 và IRG50-125 đóng vai trò quan trọng trong hệ thống HVAC (Heating, Ventilation, and Air Conditioning) tại các tòa nhà, khách sạn, nhà máy, trung tâm thương mại. Máy bơm đảm nhiệm chức năng:
Tuần hoàn nước lạnh từ chiller đến AHU, FCU và các bộ trao đổi nhiệt
Cấp nước nóng cho hệ thống sưởi hoặc trao đổi nhiệt trong mùa lạnh
Đảm bảo lưu lượng và áp lực ổn định cho toàn bộ mạch nước HVAC
Máy bơm ISG50-125, IRG50-125 có thiết kế trục đứng đồng trục, đầu hút và xả nằm trên cùng một trục thẳng hàng, giúp dễ dàng tích hợp vào hệ thống đường ống hiện hữu, đặc biệt phù hợp với phòng kỹ thuật diện tích hạn chế.
Nhờ cấu tạo đa tầng cánh, buồng bơm thủy lực tối ưu, máy bơm tạo áp lực cao và duy trì lưu lượng ổn định, đảm bảo hệ thống HVAC vận hành hiệu quả, giúp phân phối nước đồng đều đến các nhánh của hệ thống.
Trục bơm đồng tâm với động cơ giảm thiểu rung động, hạn chế tiếng ồn, đáp ứng tiêu chuẩn vận hành của hệ thống HVAC tại các khu vực yêu cầu yên tĩnh như khách sạn, văn phòng cao cấp.
Hiệu suất thủy lực cao giúp giảm tiêu hao điện năng, đặc biệt khi kết hợp với biến tần điều khiển tốc độ để tự động điều chỉnh công suất theo tải thực tế của hệ thống HVAC.
Bơm nước lạnh từ chiller đến AHU, FCU trong hệ thống điều hòa không khí trung tâm
Bơm nước nóng cho hệ thống sưởi trong mùa lạnh
Bơm cấp nước cho bộ trao đổi nhiệt tại các trạm phụ của hệ thống HVAC công nghiệp
Bơm tuần hoàn nước cho tháp giải nhiệt hoặc các mạch phụ của hệ thống làm mát
Cần tính toán cột áp, lưu lượng phù hợp với hệ thống để tránh lãng phí điện năng.
Trang bị khớp nối mềm, đế giảm chấn để hạn chế rung động truyền vào đường ống.
Kết hợp biến tần điều khiển tốc độ bơm để tối ưu hiệu quả năng lượng.
Bảo dưỡng định kỳ, kiểm tra phớt, ổ bi, buồng bơm để đảm bảo máy hoạt động bền bỉ và hiệu quả.
