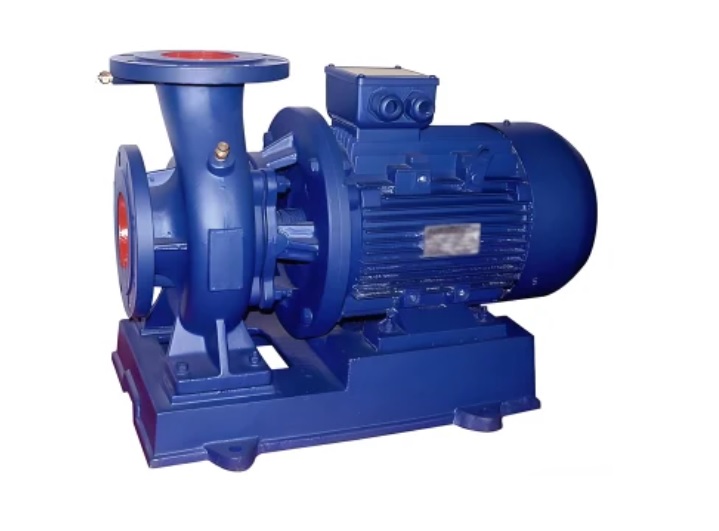

Cấu tạo chính của bơm nước trục ngang model SLW-ISW40-100-I công suất 1.1 kw đẩy cao 13.2m
Bơm nước trục ngang model SLW-ISW40-100-I với công suất 1.1 kW và khả năng đẩy cao 13.2m được thiết kế với các thành phần chính sau đây:
Cấu tạo chính:
-
Thân bơm (Pump Casing):
- Thân bơm là bộ phận chịu áp lực chính của bơm.
- Nó được làm từ vật liệu chống ăn mòn và chịu được áp lực cao để chứa và dẫn dòng chất lỏng qua bơm.
-
Động cơ (Motor):
- Động cơ có công suất 1.1 kW (khoảng 1.5 mã lực) là nguồn cấp năng lượng để vận hành bơm.
- Nó được lắp gắn trên đầu bơm và kết nối trực tiếp với trục của bơm để tạo ra động lực cho cánh quạt.
-
Cánh quạt (Impeller):
- Cánh quạt là thành phần quan trọng của bơm, nằm trên trục và được động bởi động cơ.
- Khi động cơ hoạt động, cánh quạt quay tạo ra lực ly tâm mạnh mẽ để hút và đẩy chất lỏng qua hệ thống bơm.
-
Mặt bích (Flange):
- Mặt bích được sử dụng để kết nối ống vào và ra của bơm với hệ thống cung cấp và xả chất lỏng.
-
Hộp bảo vệ động cơ (Motor Protection Box):
- Hộp bảo vệ động cơ bảo vệ động cơ khỏi các điều kiện môi trường xấu như bụi bẩn, nước và các tác nhân khác có thể gây hỏng hóc.
-
Trục bơm (Shaft):
- Trục bơm là trục chuyển động từ động cơ đến cánh quạt.
- Nó được làm từ vật liệu chống ăn mòn và chịu được lực căng để đảm bảo vận hành liên tục và bền bỉ.
-
Hệ thống bảo vệ (Protection System):
- Bao gồm các thiết bị bảo vệ như bảo vệ quá nhiệt và quá dòng, giúp bảo vệ bơm và động cơ khỏi hư hỏng do tải quá.
-
Bộ điều khiển (Control Panel):
- Bộ điều khiển quản lý các chức năng hoạt động và bảo vệ của bơm, có thể điều chỉnh được các tham số như áp suất, dòng chảy và thời gian hoạt động.
Thông tin trên giúp bạn hiểu rõ về cấu tạo cũng như các thành phần chính của bơm nước trục ngang SLW-ISW40-100-I. Cấu trúc này không chỉ giúp bơm hoạt động hiệu quả mà còn đảm bảo tính bền bỉ và dễ bảo trì của sản phẩm
Lĩnh vực ứng dụng của bơm nước trục ngang model SLW-ISW40-100-I công suất 1.1 kw đẩy cao 13.2m
Bơm nước trục ngang model SLW-ISW40-100-I với công suất 1.1 kW và khả năng đẩy cao 13.2m có thể được ứng dụng rộng rãi trong các lĩnh vực sau đây:
-
Ứng dụng trong công nghiệp sản xuất: Bơm SLW-ISW40-100-I thường được sử dụng để cung cấp nước làm mát cho các thiết bị và quá trình sản xuất trong các nhà máy công nghiệp. Đây bao gồm cả nhà máy sản xuất thực phẩm, giấy, dệt may, và các ngành công nghiệp khác.
-
Hệ thống cấp nước và thoát nước: Bơm này có thể được sử dụng trong các hệ thống cung cấp nước sạch đô thị hoặc trong các hệ thống thoát nước để bơm nước từ các bể chứa lên các tầng cao hoặc vận chuyển nước thải đi xa.
-
Ứng dụng trong xây dựng và dân dụng: Bơm nước SLW-ISW40-100-I có thể được sử dụng trong các dự án xây dựng cao tầng để cung cấp nước cho hệ thống chữa cháy, hệ thống làm mát và hệ thống cấp nước sinh hoạt.
-
Ứng dụng trong nông nghiệp và thủy lợi: Bơm này có thể được sử dụng để tưới tiêu trong nông nghiệp hoặc để bơm nước từ các kênh, hồ chứa lên các khu vực cao hơn trong hệ thống thủy lợi.
-
Ứng dụng trong hệ thống điều hòa không khí: Bơm nước SLW-ISW40-100-I có thể được sử dụng để cung cấp nước làm mát cho các hệ thống điều hòa không khí trong các tòa nhà thương mại và công nghiệp.
-
Ứng dụng trong du lịch và dịch vụ: Bơm nước này có thể được sử dụng trong các khu nghỉ dưỡng, khách sạn hoặc các dự án du lịch khác để cung cấp nước sạch và làm mát.
-
Ứng dụng trong điện lực và các nhà máy năng lượng tái tạo: Trong các nhà máy điện, bơm nước có vai trò quan trọng trong việc cung cấp nước làm mát cho các thiết bị và hệ thống quan trọng trong quá trình sản xuất điện.
Bơm nước trục ngang SLW-ISW40-100-I với đặc tính vận hành ổn định, hiệu suất cao và độ bền bỉ, là một giải pháp lý tưởng cho nhiều ứng dụng khác nhau trong công nghiệp, xây dựng, nông nghiệp và dân dụng. Việc lựa chọn đúng lĩnh vực ứng dụng sẽ giúp tối ưu hóa hiệu quả sử dụng và bảo trì của bơm trong thời gian dài
Điều kiện làm việc bơm nước trục ngang model SLW-ISW40-100-I công suất 1.1 kw đẩy cao 13.2m
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

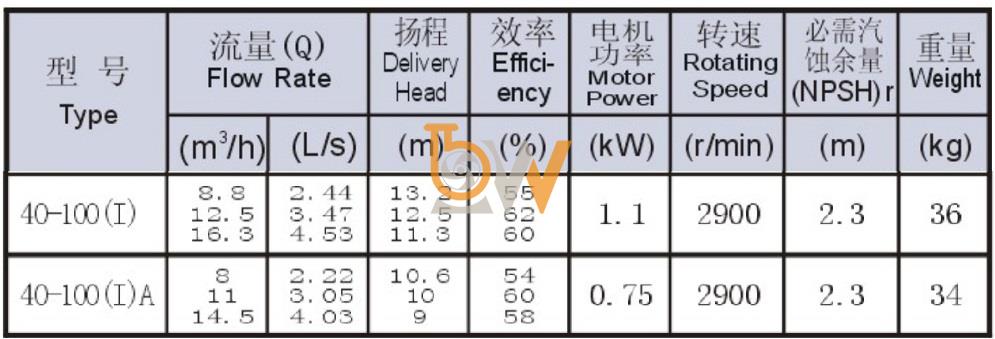

Bảng thông số kỹ thuật bơm nước trục ngang model SLW-ISW40-100-I công suất 1.1 kw đẩy cao 13.2m
Đường cong hiệu suất bơm nước trục ngang model SLW-ISW40-100-I công suất 1.1 kw đẩy cao 13.2m

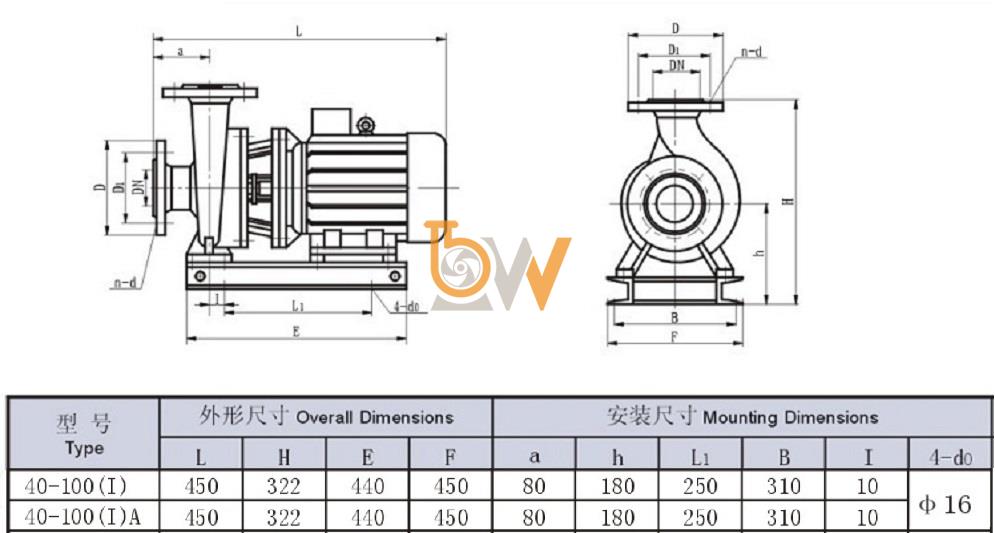

Bản vẽ cấu tạo và kích thước bơm nước trục ngang model SLW-ISW40-100-I công suất 1.1 kw đẩy cao 13.2m
