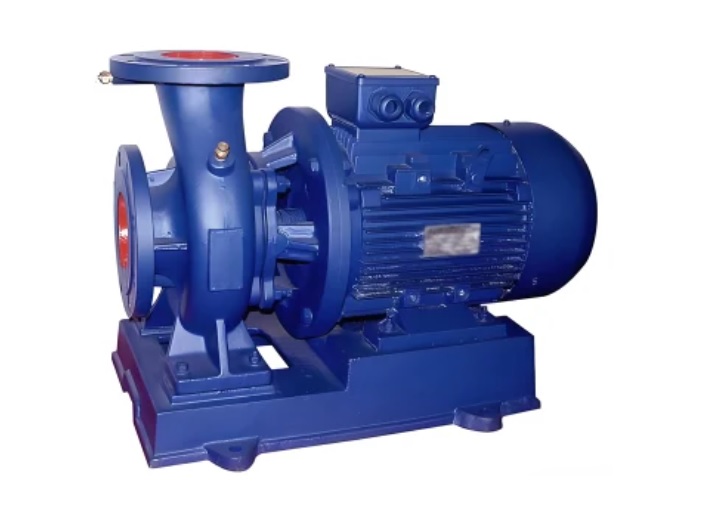

Cấu tạo và nguyên tắc hoạt động của bơm nước li tâm trục ngang đẩy cao 21m mã SLW-ISW40-125
Dường như mô tả kỹ thuật cụ thể cho SLW-ISW40-125 không khả dụng trong tài liệu hiện có. Tuy nhiên, đa số các bơm nước li tâm trục ngang có cấu tạo và nguyên lý hoạt động tương tự nhau. Đây là một phần mô tả chi tiết có thể áp dụng cho các bơm li tâm trục ngang, bao gồm một số đặc tính chung mà SLW-ISW40-125 có thể chia sẻ:

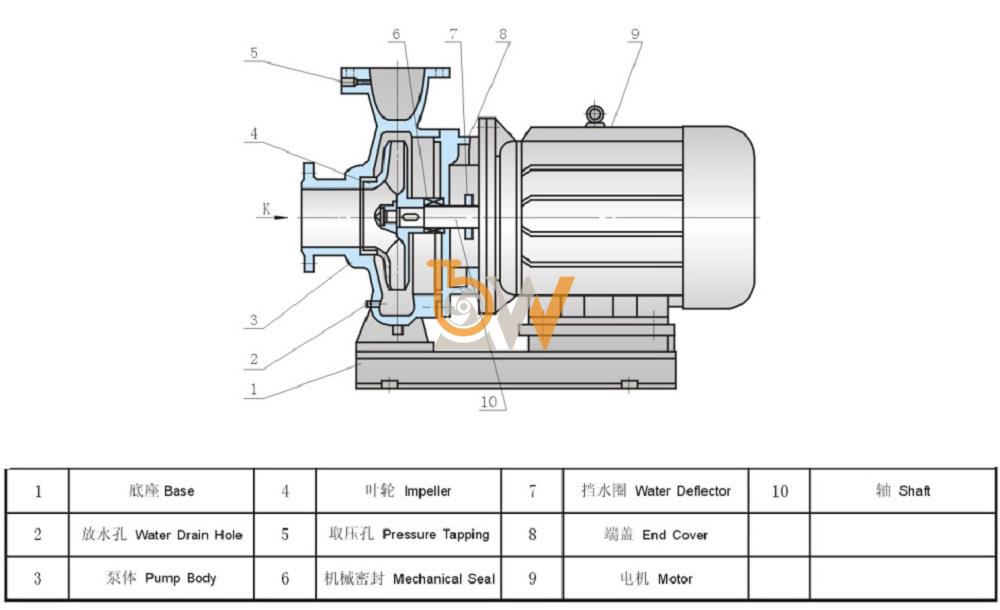

Cấu tạo của bơm nước li tâm trục ngang
-
Thân máy (Casing):
- Thân máy là phần vỏ bọc bên ngoài của bơm, chịu trách nhiệm bảo vệ và giữ vững cấu trúc bên trong.
- Thân máy thường được làm từ gang đúc, thép không gỉ hoặc các hợp kim chống mài mòn để đảm bảo khả năng chịu được áp suất và môi trường làm việc.
-
Cánh quạt (Impeller):
- Cánh quạt là một trong những phần quan trọng nhất của bơm, được gắn trực tiếp lên trục của động cơ.
- Khi động cơ hoạt động, cánh quạt quay và tạo ra lực ly tâm mạnh mẽ. Lực này làm cho chất lỏng bị ép vào các cánh quạt và sau đó được đẩy ra khỏi bơm.
-
Vỏ bơm (Volute):
- Vỏ bơm là phần mà chất lỏng đi qua sau khi được bơm ra khỏi cánh quạt.
- Vỏ bơm có thiết kế để giảm tốc độ chảy của chất lỏng và tăng áp suất của nó trước khi nó rời khỏi bơm. Điều này giúp cải thiện hiệu suất của bơm.
-
Phốt cơ khí (Mechanical Seal):
- Phốt cơ khí là một thiết bị quan trọng để ngăn chặn sự rò rỉ của chất lỏng từ trong ra ngoài hoặc ngược lại qua trục quay của bơm.
- Nó bao gồm các vòng đệm và phớt để tạo ra một kín khí và nước, đảm bảo hiệu suất cao và độ bền của bơm.
-
Trục quay và vòng bi (Shaft and Bearings):
- Trục quay là phần trung tâm của bơm, nó nối cánh quạt với động cơ và chịu lực từ cánh quạt và impeller.
- Vòng bi được sử dụng để hỗ trợ trục quay, giảm ma sát và gia tăng tuổi thọ của bơm.
-
Động cơ (Motor):
- Động cơ là thành phần chủ yếu cung cấp năng lượng cho bơm hoạt động.
- Động cơ thường được tích hợp trực tiếp vào bơm hoặc nối trực tiếp với trục của cánh quạt. Công suất và hiệu suất của động cơ quyết định tốc độ và hiệu quả vận hành của bơm.
Nguyên lý hoạt động của bơm nước li tâm trục ngang
-
Tạo lực ly tâm: Khi động cơ hoạt động, cánh quạt quay và tạo ra lực ly tâm. Lực này làm cho chất lỏng bị ép vào các cánh quạt và được đẩy từ trục vào vỏ bơm.
-
Tăng áp suất: Chất lỏng đi từ trục đến vỏ bơm và tiếp tục đi ra ngoài qua một vòng volute, nơi áp suất của chất lỏng tăng lên.
-
Xuất lưu lượng: Sau khi chất lỏng đã được tăng áp suất, nó được đẩy ra từ bên trong bơm ra ngoài, đi theo hệ thống đường ống để cung cấp nước hoặc xử lý nước thải.
Bơm nước li tâm trục ngang SLW-ISW40-125 với khả năng đẩy cao 21m sử dụng nguyên lý này để cung cấp nước và xử lý chất lỏng trong các ứng dụng khác nhau, từ dân dụng đến công nghiệp, đảm bảo hiệu suất và độ tin cậy cao

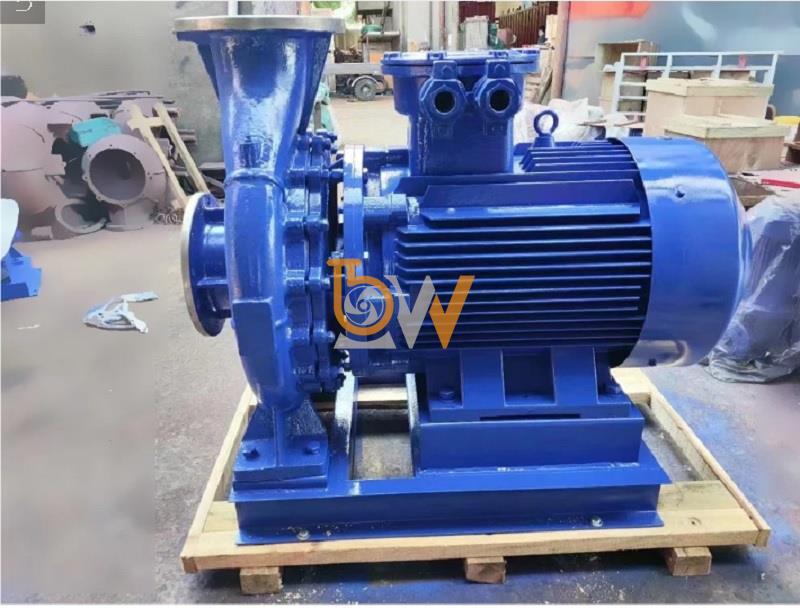

![](/Uploads/hinh-anh-thuc-te-bom-nam-ngang-slw-isw40-125-3.jpg)
Lĩnh vực ứng dụng bơm nước li tâm trục ngang đẩy cao 21m mã SLW-ISW40-125 hiệu quả
Bơm nước li tâm trục ngang đẩy cao 21m mã SLW-ISW40-125 được áp dụng hiệu quả trong nhiều lĩnh vực khác nhau nhờ vào các đặc tính và ưu điểm sau:
-
Ứng dụng trong công nghiệp và xử lý nước: Bơm SLW-ISW40-125 được sử dụng rộng rãi trong các hệ thống cung cấp nước công nghiệp, nhà máy sản xuất và xử lý nước thải. Với khả năng đẩy cao lên đến 21m, bơm này thích hợp để vận chuyển nước từ các nguồn cung cấp chính hoặc xử lý nước thải trong quy trình sản xuất.
-
Ứng dụng trong hệ thống cấp nước sinh hoạt: Bơm SLW-ISW40-125 có thể được sử dụng để cung cấp nước sạch từ các nguồn nước sâu hoặc xa đến các khu vực dân cư, khu đô thị hoặc các khu vực cần cung cấp nước sinh hoạt bổ sung.
-
Ứng dụng trong tưới tiêu và chăn nuôi: Với khả năng vận chuyển nước từ giếng sâu lên đến cao độ 21m, bơm SLW-ISW40-125 rất hữu ích trong các hệ thống tưới tiêu nông nghiệp và trong việc cung cấp nước cho các hoạt động chăn nuôi, đảm bảo nhu cầu nước cho cây trồng và động vật.
-
Ứng dụng trong hệ thống chữa cháy: Bơm này cũng có thể được sử dụng trong các hệ thống cấp nước phòng cháy để đẩy nước lên cao độ cần thiết để cung cấp nước cho hệ thống phun nước chữa cháy trong tòa nhà, nhà xưởng và các khu công nghiệp.
-
Ứng dụng trong hệ thống phân phối nước và tưới tiêu tự động: Bơm SLW-ISW40-125 cũng được sử dụng trong các hệ thống phân phối nước tự động và tưới tiêu tự động trong các khu vực công cộng, vườn hoa, sân vườn, nhà kính và các khu vực cần quản lý cung cấp nước một cách hiệu quả.
Với những ứng dụng đa dạng như vậy, bơm nước li tâm trục ngang SLW-ISW40-125 đáp ứng được nhu cầu vận chuyển nước ở các mức độ và khoảng cách khác nhau một cách hiệu quả và tin cậy.

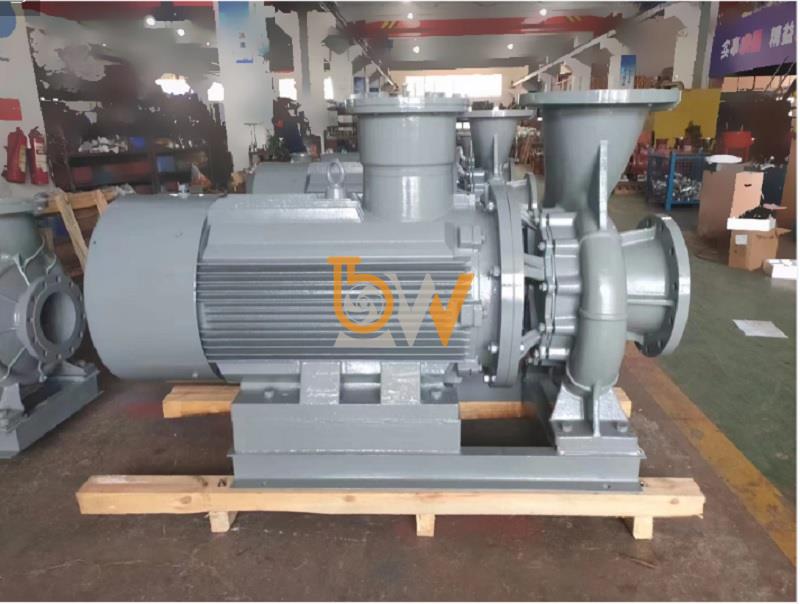

![](/Uploads/hinh-anh-thuc-te-bom-nam-ngang-slw-isw40-125-1.jpg)
Điều kiện làm việc bơm nước li tâm trục ngang đẩy cao 21m mã SLW-ISW40-125
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

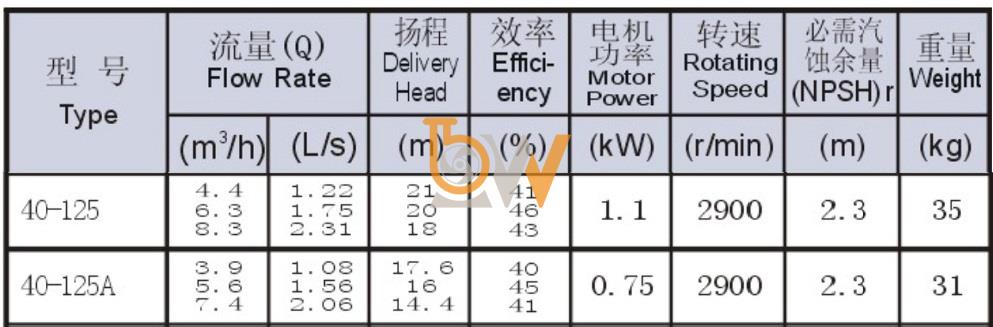

Bảng thông số kỹ thuật bơm nước li tâm trục ngang đẩy cao 21m mã SLW-ISW40-125
![](/Uploads/bang-thong-so-ky-thuat-bom-nam-ngang-slw-isw40-125.jpg)

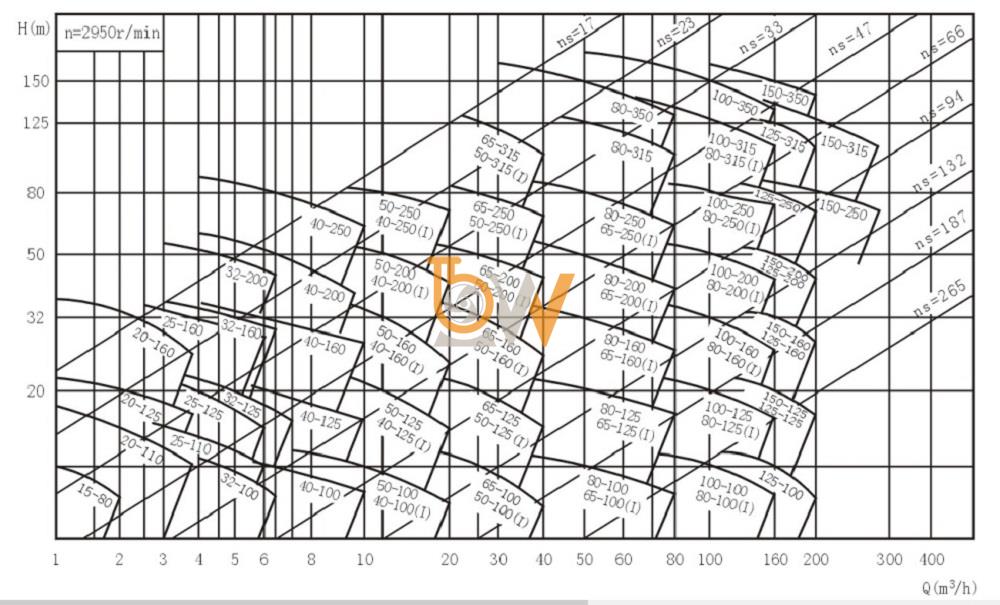

Đường cong hiệu suất bơm nước li tâm trục ngang đẩy cao 21m mã SLW-ISW40-125
![](/Uploads/duong-cong-hieu-suat-bom-nam-ngang-slw-isw40-125.jpg)

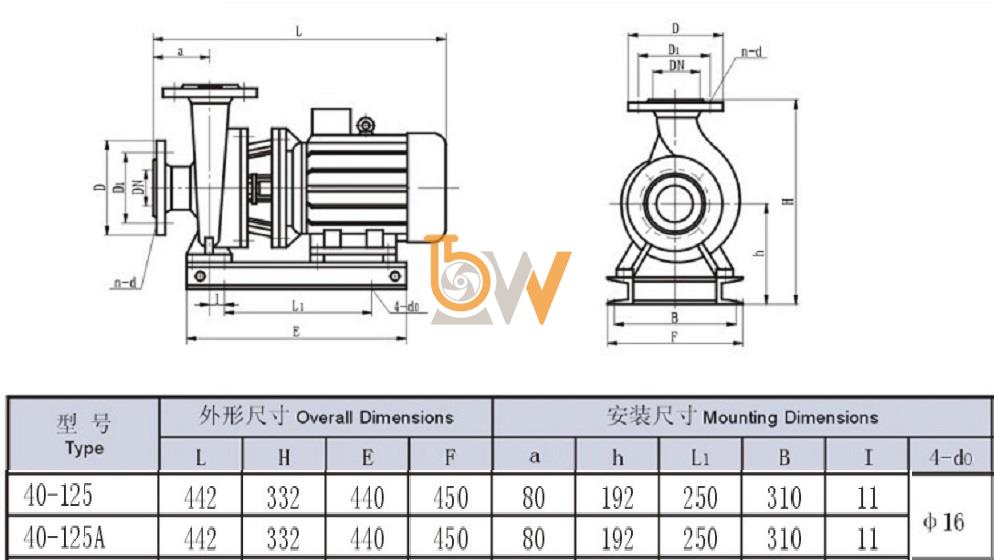

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang đẩy cao 21m mã SLW-ISW40-125
