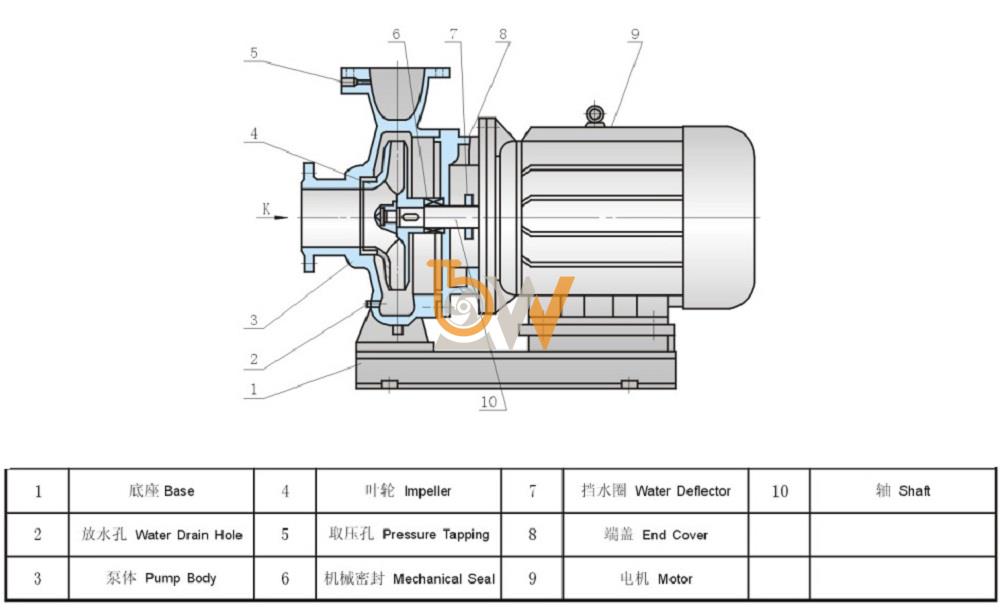

Cấu tạo chính của bơm nước trục ngang mã SLW-ISW50-160 động cơ 3 kw
Bơm nước trục ngang SLW-ISW50-160 với động cơ 3 kW có cấu tạo chính bao gồm các phần sau:
1. Động Cơ (Motor)
- Chức năng: Cung cấp năng lượng cơ học cần thiết để vận hành bơm.
- Thông số: Động cơ 3 kW, có thể là động cơ điện ba pha hoặc đơn pha, tùy thuộc vào thiết kế cụ thể.
2. Vỏ Bơm (Pump Casing)
- Chức năng: Bao quanh các bộ phận bên trong bơm và chứa nước khi bơm hoạt động.
- Chất liệu: Thường được làm từ gang, thép không gỉ, hoặc nhôm tùy thuộc vào ứng dụng và yêu cầu chống ăn mòn.
3. Bánh Công Tác (Impeller)
- Chức năng: Làm nhiệm vụ tạo ra lực ly tâm để đẩy nước ra ngoài và tăng áp lực.
- Vị trí: Nằm trong vỏ bơm và quay khi động cơ hoạt động.
4. Trục Bơm (Pump Shaft)
- Chức năng: Kết nối động cơ với bánh công tác, truyền động lực từ động cơ đến bánh công tác.
- Chất liệu: Thường làm từ thép không gỉ hoặc các vật liệu có độ bền cao.
5. Cơ Cấu Chặn (Mechanical Seal)
- Chức năng: Ngăn ngừa rò rỉ nước ra ngoài qua trục bơm.
- Vị trí: Được lắp đặt tại điểm giao giữa trục bơm và vỏ bơm.
6. Nắp Bơm (Pump Cover)
- Chức năng: Che chắn và bảo vệ các bộ phận bên trong bơm, đồng thời giữ cho nước không bị rò rỉ ra ngoài.
- Chất liệu: Thường được làm từ vật liệu chịu được áp lực và ăn mòn.
7. Cổng Hút (Suction Port)
- Chức năng: Là nơi nước được hút vào bơm từ nguồn cung cấp.
- Vị trí: Thường nằm ở phần dưới của vỏ bơm.
8. Cổng Xả (Discharge Port)
- Chức năng: Là nơi nước được bơm ra ngoài sau khi đã được tăng áp.
- Vị trí: Thường nằm ở phần trên của vỏ bơm.
9. Bệ Đỡ (Pump Base)
- Chức năng: Đỡ toàn bộ trọng lượng của bơm và động cơ, đảm bảo sự ổn định khi hoạt động.
- Chất liệu: Thường làm từ thép hoặc bê tông, tùy thuộc vào yêu cầu và ứng dụng cụ thể.
10. Hệ Thống Làm Mát (Cooling System)
- Chức năng: Giúp làm mát động cơ và bơm trong quá trình hoạt động.
- Vị trí: Có thể tích hợp trong động cơ hoặc hệ thống làm mát bên ngoài.
Bơm SLW-ISW50-160 được thiết kế để hoạt động hiệu quả trong nhiều ứng dụng khác nhau, và các bộ phận của nó được chế tạo để đáp ứng yêu cầu của môi trường làm việc và loại chất lỏng được bơm
Dịch vụ bảo dưỡng bơm nước trục ngang mã SLW-ISW50-160 động cơ 3 kw tại Việt Nhật
Dịch vụ bảo dưỡng bơm nước trục ngang SLW-ISW50-160 với động cơ 3 kW tại công ty Việt Nhật có thể bao gồm các hoạt động sau:
1. Kiểm Tra Định Kỳ
- Kiểm tra toàn bộ hệ thống: Đánh giá tổng thể tình trạng bơm, bao gồm các bộ phận cơ khí và điện.
- Làm sạch bề mặt: Vệ sinh bơm và các bộ phận để loại bỏ bụi bẩn và cặn bã.
2. Bảo Trì và Thay Thế Các Bộ Phận
- Kiểm tra và thay thế gioăng: Đảm bảo các gioăng và vòng đệm không bị rò rỉ và hoạt động hiệu quả.
- Thay dầu bôi trơn: Nếu bơm sử dụng dầu bôi trơn, kiểm tra và thay dầu định kỳ để đảm bảo hiệu suất tối ưu.
3. Kiểm Tra và Điều Chỉnh
- Kiểm tra trục và bánh công tác: Đảm bảo trục bơm không bị mòn hoặc lệch, và bánh công tác hoạt động đúng cách.
- Điều chỉnh và căn chỉnh: Kiểm tra các cài đặt và điều chỉnh để đảm bảo bơm hoạt động ổn định và hiệu quả.
4. Kiểm Tra Hệ Thống Điện
- Kiểm tra động cơ: Đảm bảo động cơ hoạt động bình thường và không có dấu hiệu hỏng hóc.
- Kiểm tra kết nối điện: Đảm bảo các kết nối điện và hệ thống điều khiển hoạt động chính xác.
5. Kiểm Tra Hiệu Suất
- Kiểm tra lưu lượng và cột áp: Đo lưu lượng và cột áp của bơm để đảm bảo nó hoạt động theo thông số kỹ thuật.
6. Hỗ Trợ Kỹ Thuật
- Tư vấn và hỗ trợ kỹ thuật: Cung cấp các giải pháp kỹ thuật và hỗ trợ trong việc khắc phục sự cố hoặc nâng cấp hệ thống.
7. Chính Sách Bảo Hành
- Bảo hành và sửa chữa: Cung cấp dịch vụ bảo hành và sửa chữa trong trường hợp bơm gặp sự cố.
Để biết thêm chi tiết về dịch vụ cụ thể mà Việt Nhật cung cấp, bạn có thể liên hệ trực tiếp với họ qua các kênh liên lạc như điện thoại, email, hoặc trang web của họ.
Điều kiện làm việc bơm nước trục ngang mã SLW-ISW50-160 động cơ 3 kw
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

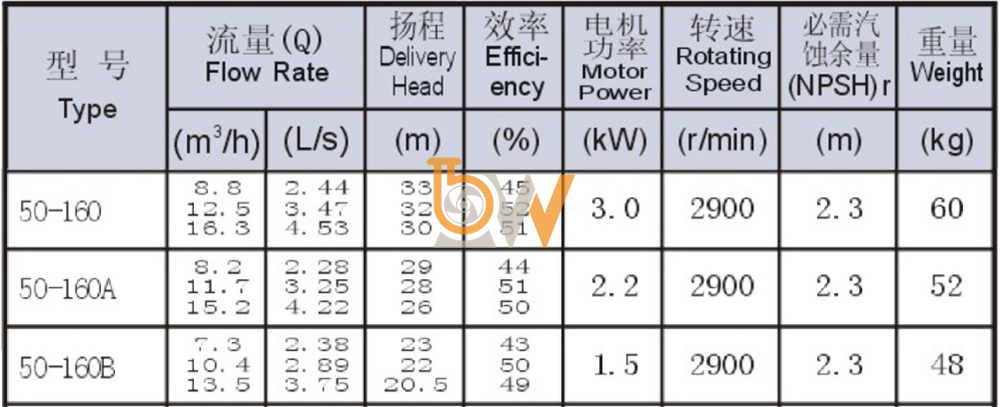

Bảng thông số kỹ thuật bơm nước trục ngang mã SLW-ISW50-160 động cơ 3 kw

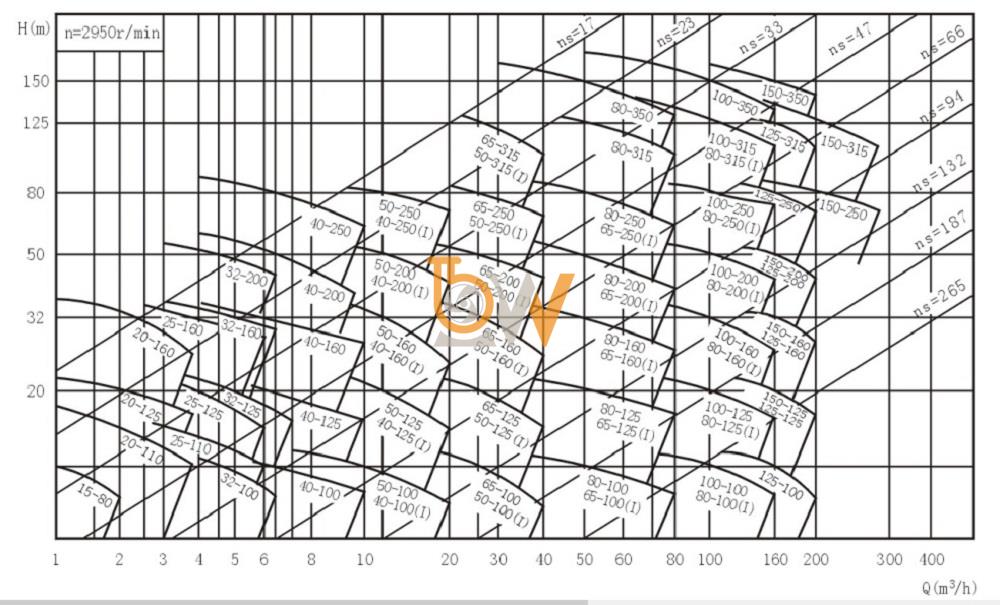

Đường cong hiệu suất bơm nước trục ngang mã SLW-ISW50-160 động cơ 3 kw

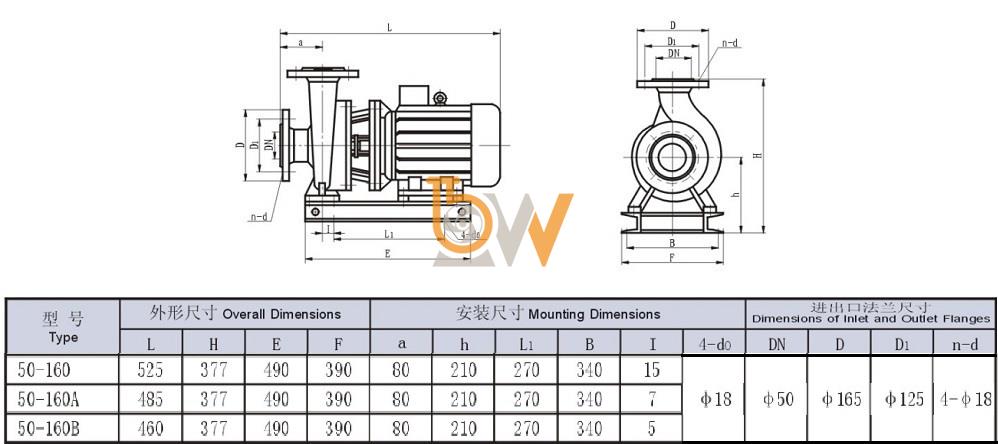

Bản vẽ cấu tạo và kích thước bơm nước trục ngang mã SLW-ISW50-160 động cơ 3 kw
