Trong gia đình bạn có một số thiết bị thường xuyên phải bật tắt vào một giờ cố định trong ngày, thậm chí những công việc đó bạn có thể quên, quên bật điện, hoặc quên tắt điện đều không tốt. Vậy tại sao bạn không để việc đó được thực hiện một cách tự động?

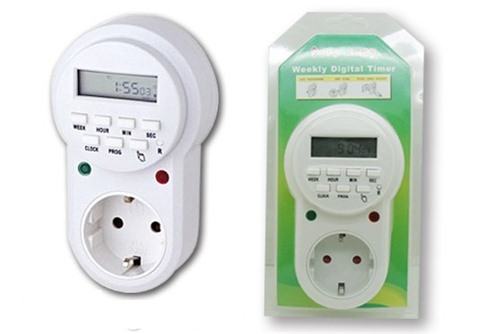

Bộ hẹn giờ theo thời gian thực ETG-63A sẽ đảm nhiệm được việc đó. Thậm chí nó còn làm được nhiều việc hơn bạn nghĩ.
Công tắc thời gian dạng kỹ thuật số – cài đặt lịch hàng ngày – hàng tuần
Thời gian cài đặt tối thiểu 1 giây (Các sản phẩm khác trên thị trường chỉ cài đặt được tối thiểu 1 phút), có thể cài đặt tối đa 8 lần trong ngày, 63 lần trong tuần
Thiết kế dạng ổ cắm, chỉ cần cắm vào ổ điện gia đình, thiết bị có phích cắm, cắm vào để điều khiển thiết bị làm việc theo ý muốn
Có pin dự trữ trên 10 ngày, nếu khi cúp điện hoặc mất nguồn thì chương trình không bị mất
Công suất tải (16A), cho phép làm việc trực tiếp tối đa 1400W để đảm bảo độ bền của thiết bị
Ứng dụng ổ cắm điện hẹn giờ SG36 ( ETG-63A ) Chỉ cần cài đặt 1 lần
Cài đặt thời gian reo chuông báo giờ cho trường học, nhà xưởng…
Cài đặt thời gian mở van điện từ cho hệ thống tưới cây tự động cho gia đìnnh, biệt thự, nhà vườn…
Cài đặt thời gian tắt, mở đèn bảng hiệu tại cửa hàng, shop, ban công…
Cài đặt thời gian hoạt động cho bình nước nóng-lạnh, khi ngoài giờ làm việc thì tắt để bảo vệ thiết bị và tiết kiệm điện
Hẹn giờ cho các thiết bị gia đình như Tivi, Đầu Máy, Radio… (bởi vì khi tắt bằng remote thì nguồn điện vẫn còn, làm hao phí điện năng, tránh tình trạng cháy nổ khi có sấm xét, chập điện…)
Hẹn giờ bơm nước vào lúc nửa đêm (chú ý chỉ dùng trực tiếp cho bơm tối đa 300w, nếu lớn hơn phải qua bộ Khởi Động Từ
3. ĐẶC TÍNH KỸ THUẬT CỦA Ổ CẮM ĐIỆN HẸN GIỜ SG-36 ( ETG-63A )
Công suất tải điện trở: 3500W 220V AC
Tải điện cảm (như bơm nước, máy lạnh,..): 400W (0.5Hp) 220V
Với những tải có công xuất lớn hơn công suất trên, sử dụng SG-36 kết hợp với Contactor (Khởi động tử)
Có 8 lần cài đặt ON và 8 lần cài đặt OFF
Thời gian cài đặt tối thiểu 1 giây
Có pin chờ khi cúp điện với thời gian chờ lên đến 100 giờ
Có thể chọn lịch làm việc cho timer trong cả tuần hoặc từng ngày riêng lẻ trong tuần
Giao diện sử dụng ETG-63A
1.Màn hình LCD
2.Nút ấn đặt tuần, giờ, phút, giây. (Week, hour, Min, Sec)
3.Nút ấn Reset: nhấn giữ 3 giây sẽ xóa toàn bộ cài đặt.
4.Chọn chế độ Bật – Tự động – Tắt (On – Auto – OFF)
5.Clock: Kết hợp với các nút (2) để cài đặt thời gian thực tế.
6.Prog: Kết hợp với các nút (2) để cài đặt thời gian ON – OFF tự động cho thiết bị.
7.Đèn xanh: báo có nguồn 220VAC cấp cho thiết bị.
8.Đèn đỏ: sáng khi ETG ở trạng thái ON(Ngõ ra có điện) Tắt khi ETG ở trạng thái OFF (Ngõ ra không có điện.)
9.Ổ cắm ngõ ra kết nối với tải.
I – CÁC THAO TÁC CÀI ĐẶT CHO ETG – 63A
Quy trình bao gồm:
1.Cài đặt thời gian thực tế cho ETG-63A.
2.Hẹn giờ tắt mở (ON-OFF) cho thiết bị.
3.Chọn chế độ.
I.1 Cài đặt thời gian thực tế cho ETG-63A.
(Bước này chỉ thực hiện khi đồng hồ chỉ thị thời gian bên trong ETG-63A hiển thị thời gian không đúng với thời gian thực tế)
Cài đặt như sau:
Nhấn giữ nút clock và lần lượt nhấn các nút sau đến khi màn hình hiển thị thời gian đúng.
I.2 Hẹn thời gian On-Off cho ETG-63A
Ổ cắm điện hẹn giờ ETG-63A có thể On- Off đến 8 lần trong 1 ngày, sau khi hẹn giờ chương trình sẽ chay và tự động lặp lại theo chu kỳ sau:
Cách hẹn giờ như sau:
I.3 Chọn chế độ cho ETG-63A
Sau khi cài đặt xong, nhấn Mode ( nút có ký hiệu bàn tay) để chọn chế độ hoạt động cho ETG-63A.
Góc phải phía dưới màn hình có các hiển thị ứng với 3 chế độ như sau:
On Ngõ ra luôn có điện.
Off – Auto ngõ ra On – OFF theo thời gian đã hẹn.
OFF ngõ ra luôn không có điện.
II. Ví dụ thực tiễn.
Khách hàng muốn dùng ETG-63A hẹn giờ tưới nước tự động mỗi ngày 2 lần: lần 1 bật tưới lúc 7h00, tắt lúc 7h05, lần 2 bật lúc 17h00, tắt lúc 17h05, chúng ta tiến hành cài đặt như sau:
1.Nhấn nút Prog -> màn hình hiển thị 1On, nhấn Week để chọn từ thứ 2 đến chủ nhật (để ý phía trên của màn hình hiển thị:MO,Tu,We,Th,Fr,Sa,Su). nhấn Hour chọn giờ (7h00).
2.Nhấn nút Prog lần 2 -> màn hình hiển thị 2OFF, nhấn Week để chọn từ thứ 2 đến chủ nhật, nhấn nút Hour chọn 7h, nhấn nút Minchọn 7h05.
3.Nhấn nút Prog lần 3 -> màn hình hiển thị 2On, nhấn Week để chọn từ thứ 2 đến chủ nhật, nhấn Hour chọn 17h.
4.Nhấn tiếp Prog lần 4 -> màn hình hiển thị 2OFF, nhấn Week để chọn từ thứ 2 đến chủ nhật, nhấn Hour chọn 17h, nhấn Min để chọn phút : 17h05.
5.Đến đây coi như hoàn thành quá trình cài đặt, nhấn Clock để thoát ra ngoài.
6.Để ETG-63A chạy tự động mỗi ngày theo giờ đã hẹn nhấn nút Mode (nút có ký hiệu bàn tay trỏ vào) chọn chế độ Off – Auto. Sau đó kết nối ETG-63A với tải .
