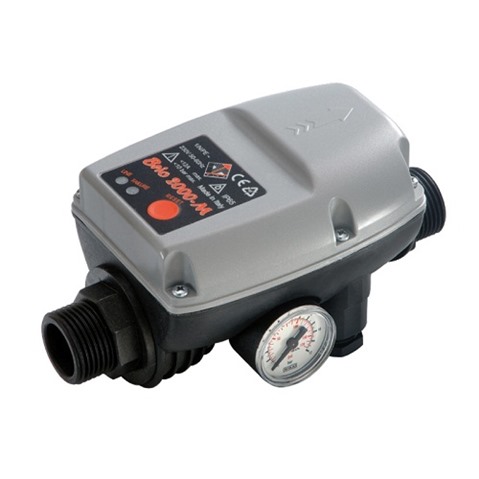

Ứng dụng của Bộ điều khiển áp suất và dòng chảy Brio 2000-M italy
Ưu điểm của Bộ điều khiển áp suất và dòng chảy Brio 2000-M italy

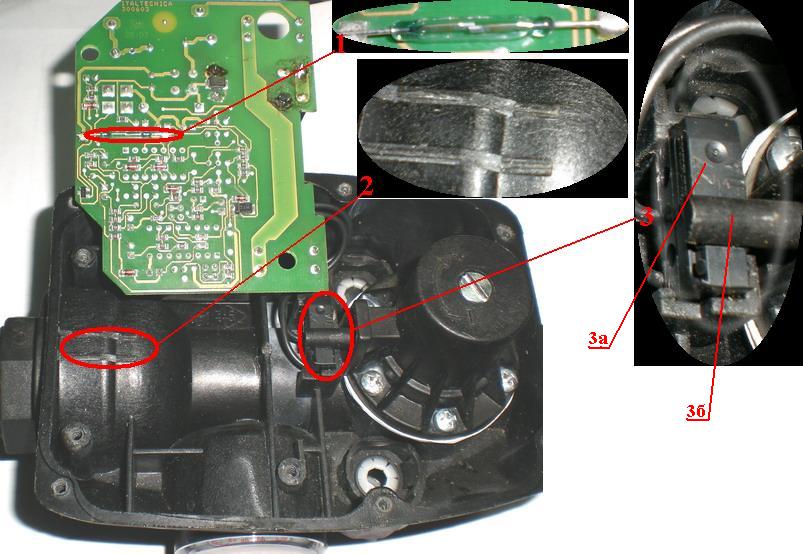

Rơle chạy khô được lắp ráp trong một vỏ bằng nhựa, các đường nối đầu vào và đầu ra với 1 "sợi bên ngoài. Trong bức ảnh, thiết bị bên trong của rơ le.

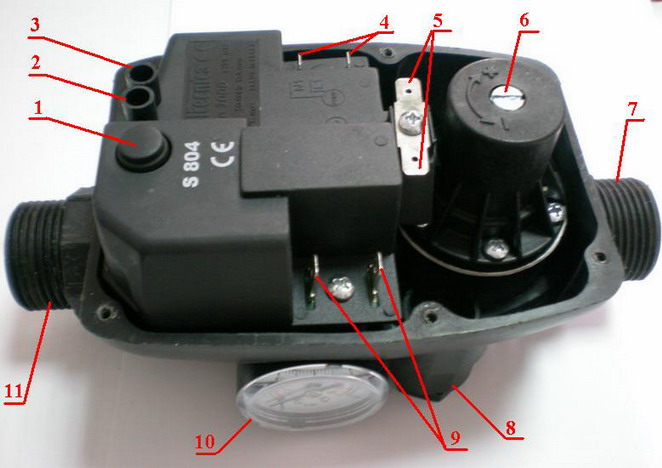

Với sự giúp đỡ của các hình ảnh sau đây, chúng ta hãy phân tích các nguyên tắc của các hoạt động
Nguyên lý hoạt động của công tắc dòng Brio như sau. Có hai yếu tố trong mạch điều khiển: một relay từ (chuyển đổi reed) và một chuyển đổi vi. Bộ chuyển đổi cây sậy (mục 1) thường là các điểm tiếp xúc mở hoặc bình thường, đóng dấu trong một bóng đèn thuỷ tinh phản ứng với từ trường. Khi một nam châm vĩnh cửu được đưa vào bóng đèn thủy tinh của nam châm vĩnh cửu, các địa chỉ liên lạc được đóng hoặc mở ra, tùy thuộc vào loại công tắc lau. Brio sử dụng công tắc lau với các địa chỉ liên lạc thường mở. Khi nam châm được đưa lên, các tiếp điểm tiếp sức bị đóng. Một van không quay trở lại bằng lò xo với một nam châm vĩnh cửu (vị trí lắp đặt van kiểm tra 2) được lắp vào đầu Brio. Khi chuyển mạch Brio được kích hoạt, mạch điện tử tạo ra một sự chậm trễ thời gian, để tắt máy bơm, khoảng 7-8 giây. Thời gian này là cần thiết theo thứ tự, để máy bơm có thời gian để bơm nước vào các đường ống và tạo ra một dòng chảy của nước thông qua Brio. Dòng nước chảy ra van kiểm tra với nam châm, và các tiếp điểm của công tắc lau dưới tác động của nam châm đóng lại, do đó điện tử xác định rằng bơm bơm nước cho người tiêu dùng. Một khi vì một lý do bơm ngừng cung cấp nước, dưới tác động của lợi nhuận van trở lại mùa xuân đến tình trạng ban đầu của nó, relay mở ra, và sau một thời gian 7-8 giây., Các máy bơm tắt, ánh sáng là "chạy khô". Sau một thời gian, tùy thuộc vào mô hình, một nỗ lực thứ hai được thực hiện để bắt đầu bơm. Nếu máy bơm bắt đầu cung cấp nước, thiết bị chuyển tiếp sẽ thoát khỏi chế độ vận hành khô và tiếp tục hoạt động bình thường. Nếu sau vài lần thử nước sẽ không xuất hiện, Brio sẽ bị tai nạn và kích hoạt chỉ sau khi nhấn nút đặt lại.
Bộ chuyển đổi vi mô (vị trí 3a) theo dõi sự kích hoạt của rơle khi áp suất giảm xuống hành lang phía dưới được chỉ định. Bộ chuyển mạch dòng chảy có dung tích đệm nhỏ. Bên trong thùng chứa có một màng cao su, được bọc bằng một đòn bẩy (vị trí 3b), một cái lò xo và một ốc vít điều chỉnh. Khi relay được bật, công suất đệm không có sản phẩm, lò xo bấm trên thanh, và đòn bẩy trên "kết thúc" của bộ chuyển mạch nhỏ của các tiếp điểm đã được đóng lại. Bơm bắt đầu cung cấp nước và tạo áp lực trong hệ thống cấp nước. Khi áp suất đạt đến 1,5 bar (cài đặt nhà máy), áp suất nước ép vào lò xo, thanh và đòn bẩy di chuyển ra khỏi "đầu cuối", các tiếp điểm của công tắc vi mở. Sau khi ngắt kết nối, một áp suất bằng đầu cực của bơm được tạo ra khi không có dòng chảy trong hệ thống cấp nước. Khi nước được tháo rời, áp suất trong hệ thống bắt đầu rơi, khi giá trị đạt đến 1
